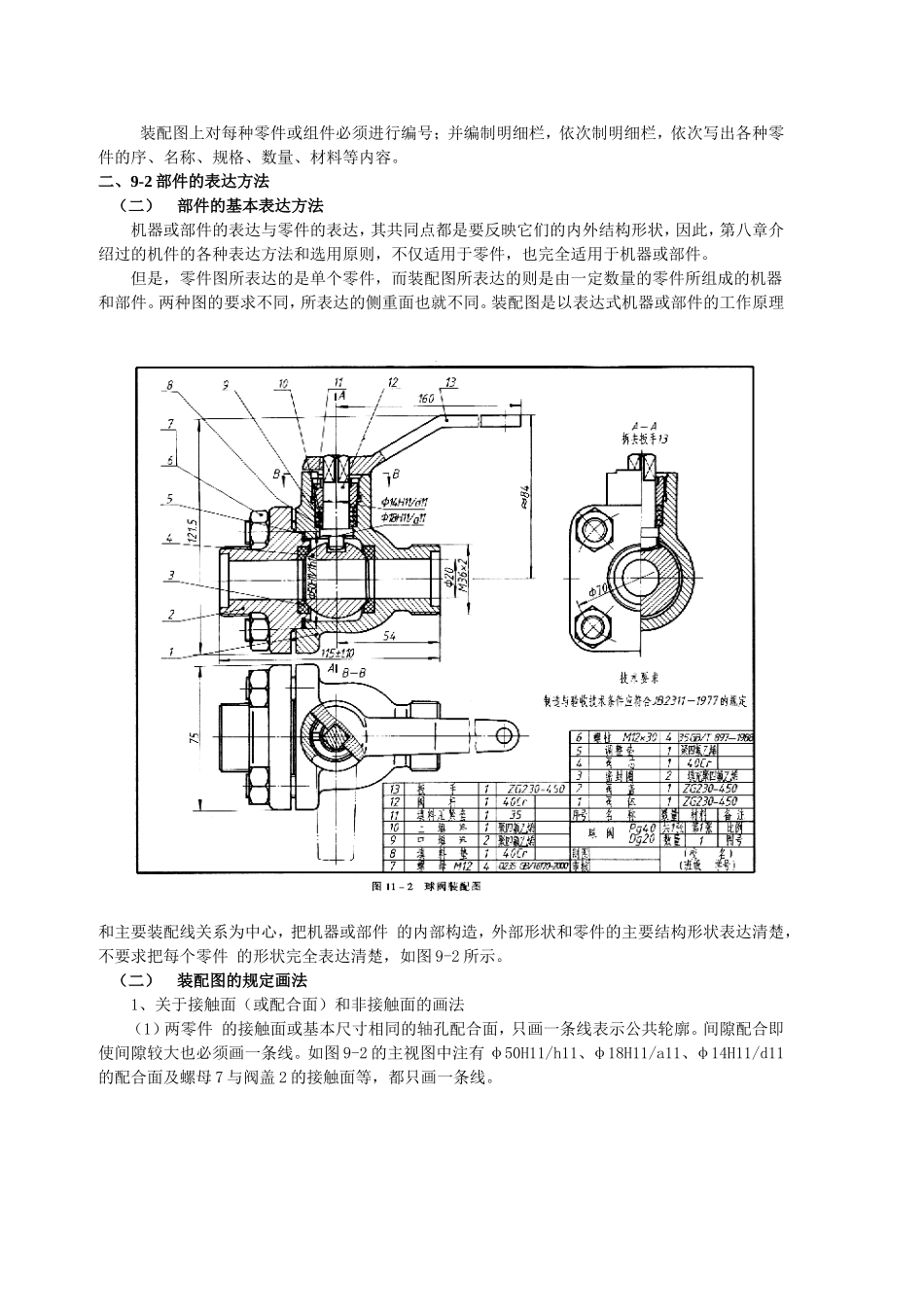

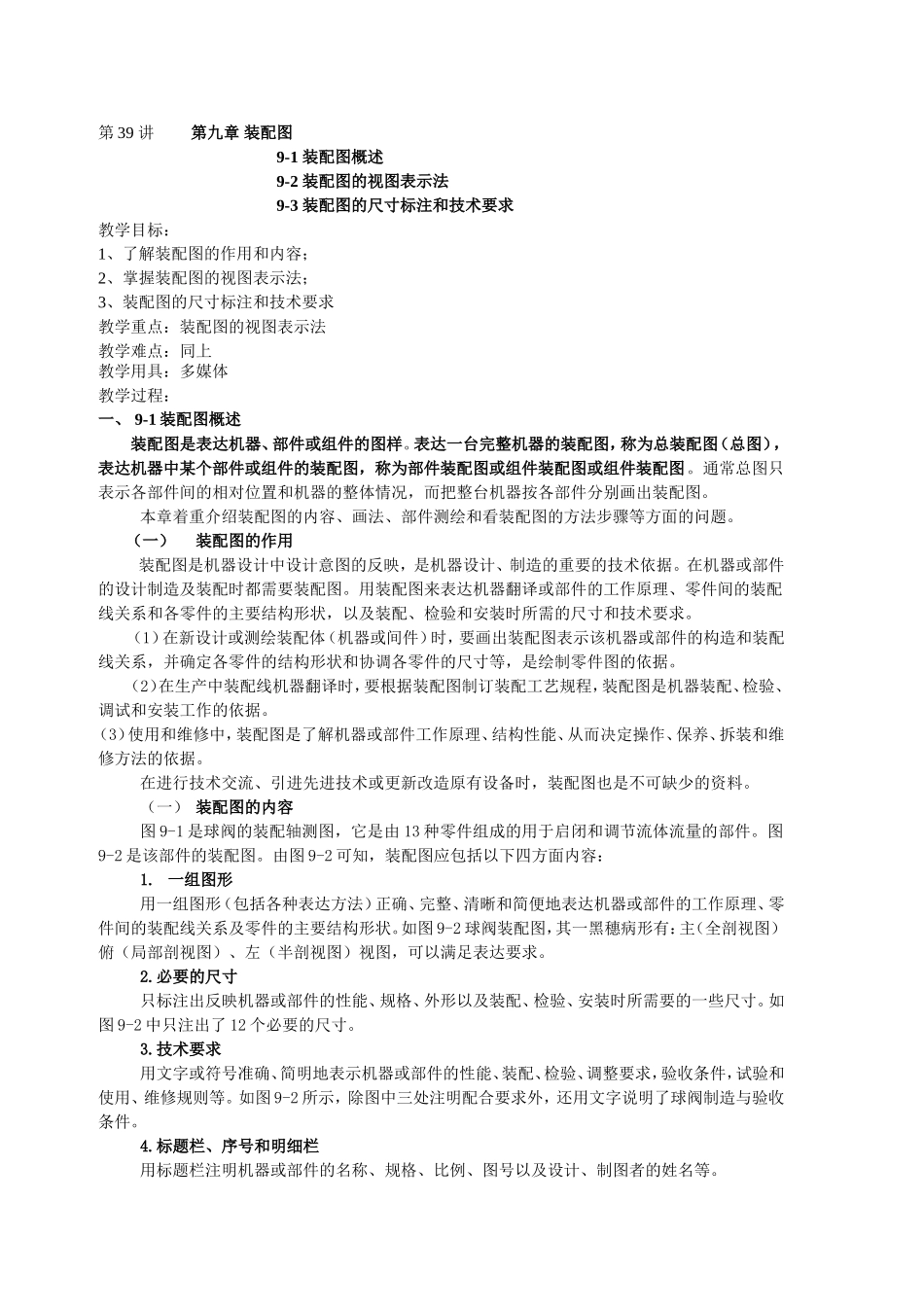

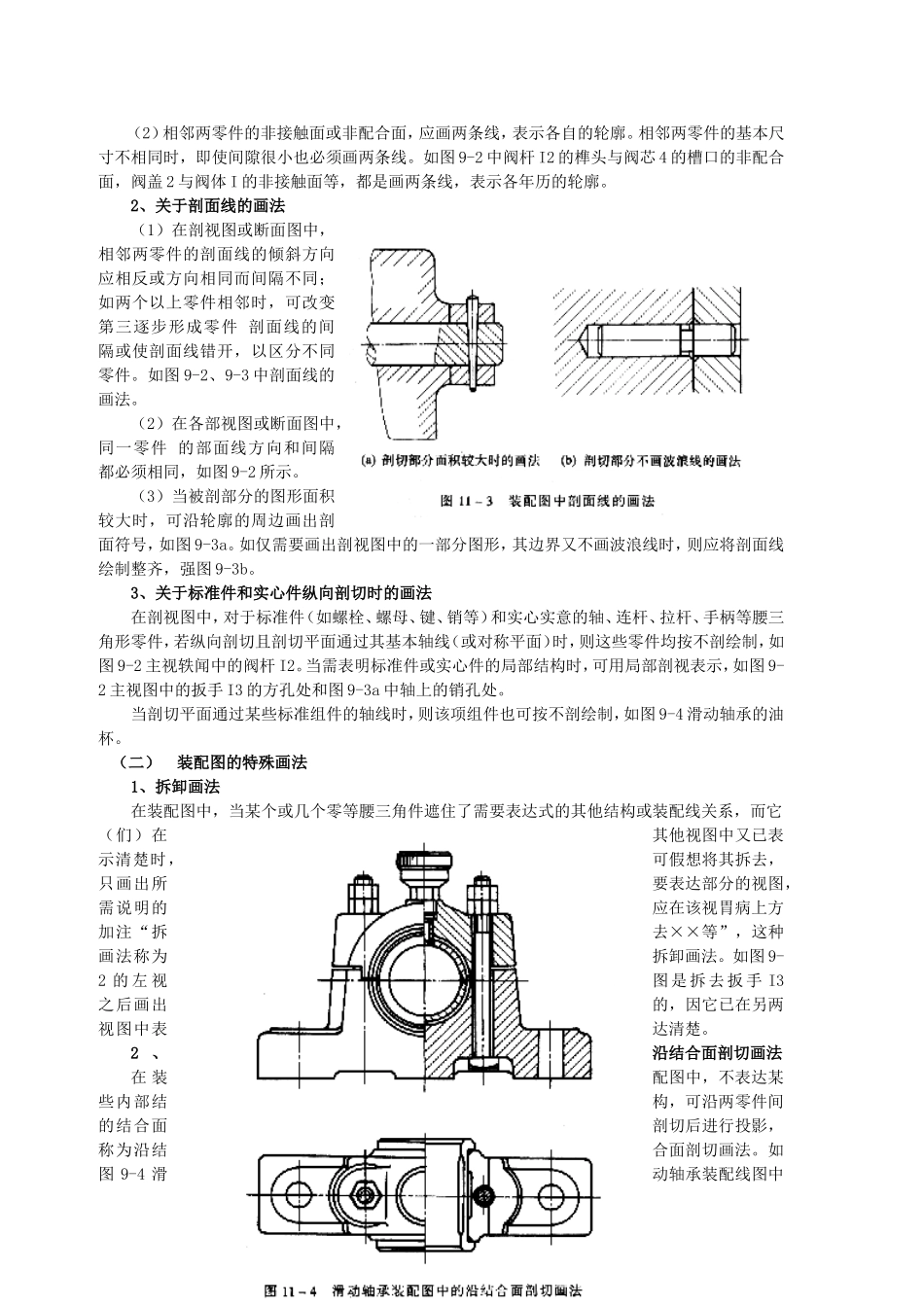

第39讲第九章装配图9-1装配图概述9-2装配图的视图表示法9-3装配图的尺寸标注和技术要求教学目标：1、了解装配图的作用和内容；2、掌握装配图的视图表示法；3、装配图的尺寸标注和技术要求教学重点：装配图的视图表示法教学难点：同上教学用具：多媒体教学过程：一、9-1装配图概述装配图是表达机器、部件或组件的图样。表达一台完整机器的装配图，称为总装配图（总图），表达机器中某个部件或组件的装配图，称为部件装配图或组件装配图或组件装配图。通常总图只表示各部件间的相对位置和机器的整体情况，而把整台机器按各部件分别画出装配图。本章着重介绍装配图的内容、画法、部件测绘和看装配图的方法步骤等方面的问题。（一）装配图的作用装配图是机器设计中设计意图的反映，是机器设计、制造的重要的技术依据。在机器或部件的设计制造及装配时都需要装配图。用装配图来表达机器翻译或部件的工作原理、零件间的装配线关系和各零件的主要结构形状，以及装配、检验和安装时所需的尺寸和技术要求。（1）在新设计或测绘装配体（机器或间件）时，要画出装配图表示该机器或部件的构造和装配线关系，并确定各零件的结构形状和协调各零件的尺寸等，是绘制零件图的依据。（2）在生产中装配线机器翻译时，要根据装配图制订装配工艺规程，装配图是机器装配、检验、调试和安装工作的依据。（3）使用和维修中，装配图是了解机器或部件工作原理、结构性能、从而决定操作、保养、拆装和维修方法的依据。在进行技术交流、引进先进技术或更新改造原有设备时，装配图也是不可缺少的资料。（一）装配图的内容图9-1是球阀的装配轴测图，它是由13种零件组成的用于启闭和调节流体流量的部件。图9-2是该部件的装配图。由图9-2可知，装配图应包括以下四方面内容：1.一组图形用一组图形（包括各种表达方法）正确、完整、清晰和简便地表达机器或部件的工作原理、零件间的装配线关系及零件的主要结构形状。如图9-2球阀装配图，其一黑穗病形有：主（全剖视图）俯（局部剖视图）、左（半剖视图）视图，可以满足表达要求。2.必要的尺寸只标注出反映机器或部件的性能、规格、外形以及装配、检验、安装时所需要的一些尺寸。如图9-2中只注出了12个必要的尺寸。3.技术要求用文字或符号准确、简明地表示机器或部件的性能、装配、检验、调整要求，验收条件，试验和使用、维修规则等。如图9-2所示，除图中三处注明配合要求外，还用文字说明了球阀制造与验收条件。4.标题栏、序号和明细栏用标题栏注明机器或部件的名称、规格、比例、图号以及设计、制图者的姓名等。装配图上对每种零件或组件必须进行编号；并编制明细栏，依次制明细栏，依次写出各种零件的序、名称、规格、数量、材料等内容。二、9-2部件的表达方法（二）部件的基本表达方法机器或部件的表达与零件的表达，其共同点都是要反映它们的内外结构形状，因此，第八章介绍过的机件的各种表达方法和选用原则，不仅适用于零件，也完全适用于机器或部件。但是，零件图所表达的是单个零件，而装配图所表达的则是由一定数量的零件所组成的机器和部件。两种图的要求不同，所表达的侧重面也就不同。装配图是以表达式机器或部件的工作原理和主要装配线关系为中心，把机器或部件的内部构造，外部形状和零件的主要结构形状表达清楚，不要求把每个零件的形状完全表达清楚，如图9-2所示。（二）装配图的规定画法1、关于接触面（或配合面）和非接触面的画法（1）两零件的接触面或基本尺寸相同的轴孔配合面，只画一条线表示公共轮廓。间隙配合即使间隙较大也必须画一条线。如图9-2的主视图中注有φ50H11/h11、φ18H11/a11、φ14H11/d11的配合面及螺母7与阀盖2的接触面等，都只画一条线。（2）相邻两零件的非接触面或非配合面，应画两条线，表示各自的轮廓。相邻两零件的基本尺寸不相同时，即使间隙很小也必须画两条线。如图9-2中阀杆I2的榫头与阀芯4的槽口的非配合面，阀盖2与阀体I的非接触面等，都是画两条线，表示各年历的轮廓。2、关于剖面线的画法（1）在剖视图或断面图中，相邻两零件的剖面线的倾斜方向应相反或方向相同而间隔不同；如两个以上零件相邻时，可改变第三逐...
