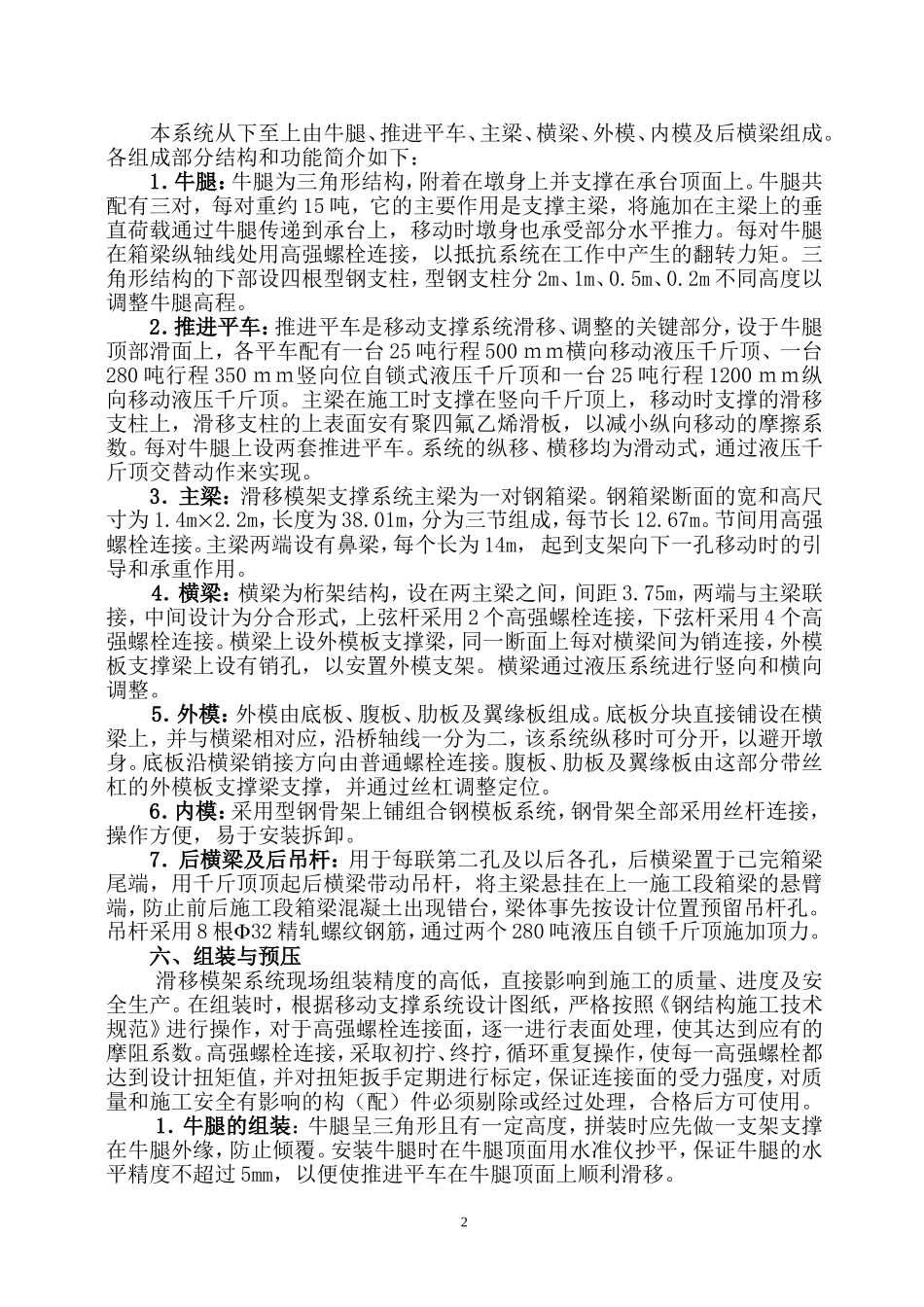

现浇连续梁滑移模架（MSS）施工工法杨利全张运书一、前言由中铁十八局集团公司承建的济南顺河高架桥北延工程第三合同段，全线采用高架桥形式，主线桥全长1483ｍ，上部结构设计为五孔一联的大悬臂单箱单室断面纵、横向预应力砼现浇连续箱梁，共11联51孔，实行逐孔浇筑逐孔张拉，跨径30ｍ，箱高1.5ｍ，单幅顶板宽12.24ｍ，底板宽5.5ｍ，箱梁顶板悬臂2.62ｍ，单孔箱梁砼220ｍ3，重量约5800KN。该桥顺西泺河而建，河宽22ｍ，有36孔连续梁位于河道上，采用传统的碗扣式满堂支架施工方法难度较大。根据该桥的地理环境和等截面连续梁的结构特点，对各种跨河方案进行比选，引进了两套滑移模板支架系统（MoveSupportSystem，简称MSS）逐孔现浇造桥设备，采用奥地利VCE技术制造，该系统在施工中取得了优异效果。经不断总结形成本工法。二、工法特点1．该系统机械化程度高，功能完善，整体移动，施工效率高。2．滑移模架主梁采用箱形钢结构，载荷能力强，抗弯刚度大，主梁工作时弹性变形为L/750(L为桥跨)，可事先根据梁体自重计算出预留的拱度，便于梁体线型和标高控制。3．滑移模架操作系统为工厂化生产，标准化作业，重复熟练的工序，无需传统的碗扣支架，使用辅助设备少，施工周期快，质量易于控制。4．该系统主梁为受力明确的简支梁体系，其弹性变形为已知量，施工预拱度可控可调。5．可利用滑移模架两侧的护栏设置防雨、防寒、防晒的顶棚围护措施，保证施工期间不受天气的影响。三、适用范围1．适用于河道或高墩身使用支架或其它施工方法不经济的情况下建造桥梁上部连续梁，无需传统的碗扣支架，不限制桥下的净空，特别适合城市立交桥或高架桥施工。2．适用于多跨等截面连续梁。3．适合地面为软弱土层，支架地基处理困难且投资费用高，如海滩、河滩等地区修建的现浇砼连续梁桥。四、工艺原理滑移模架系统施工技术是世界桥梁施工的先进工法，架空施工和移动除牛腿外在桥下无需设置任何支撑，该设备以箱形钢结构的主梁支承横梁和外模板，两主梁通过两对牛腿支架支撑在桥墩承台上（深水高墩亦可支承在墩身预埋件上），主梁两端加上鼻梁，其总长大于两倍桥梁跨径，便于模架在各墩之间移动。两对牛腿顶部滑面上共安装有四个推进平车，主梁支承在推进平车上，模板系统与主梁联为一体，并于单幅桥轴线处可分合。主梁通过各推进平车上安装的横、纵、竖向三套液压千斤顶实现模架在横桥向的分合、顺桥向的移动及标高上的调整。五、基本构造1本系统从下至上由牛腿、推进平车、主梁、横梁、外模、内模及后横梁组成。各组成部分结构和功能简介如下：1．牛腿：牛腿为三角形结构，附着在墩身上并支撑在承台顶面上。牛腿共配有三对，每对重约15吨，它的主要作用是支撑主梁，将施加在主梁上的垂直荷载通过牛腿传递到承台上，移动时墩身也承受部分水平推力。每对牛腿在箱梁纵轴线处用高强螺栓连接，以抵抗系统在工作中产生的翻转力矩。三角形结构的下部设四根型钢支柱，型钢支柱分2m、1m、0.5m、0.2m不同高度以调整牛腿高程。2．推进平车：推进平车是移动支撑系统滑移、调整的关键部分，设于牛腿顶部滑面上，各平车配有一台25吨行程500ｍｍ横向移动液压千斤顶、一台280吨行程350ｍｍ竖向位自锁式液压千斤顶和一台25吨行程1200ｍｍ纵向移动液压千斤顶。主梁在施工时支撑在竖向千斤顶上，移动时支撑的滑移支柱上，滑移支柱的上表面安有聚四氟乙烯滑板，以减小纵向移动的摩擦系数。每对牛腿上设两套推进平车。系统的纵移、横移均为滑动式，通过液压千斤顶交替动作来实现。3．主梁：滑移模架支撑系统主梁为一对钢箱梁。钢箱梁断面的宽和高尺寸为1.4m2.2m，长度为38.01m，分为三节组成，每节长12.67m。节间用高强螺栓连接。主梁两端设有鼻梁，每个长为14m，起到支架向下一孔移动时的引导和承重作用。4．横梁：横梁为桁架结构，设在两主梁之间，间距3.75m，两端与主梁联接，中间设计为分合形式，上弦杆采用2个高强螺栓连接，下弦杆采用4个高强螺栓连接。横梁上设外模板支撑梁，同一断面上每对横梁间为销连接，外模板支撑梁上设有销孔，以安置外模支架。横梁通过液压系统进行竖向和横向调整。5．外模：外模由底板...
