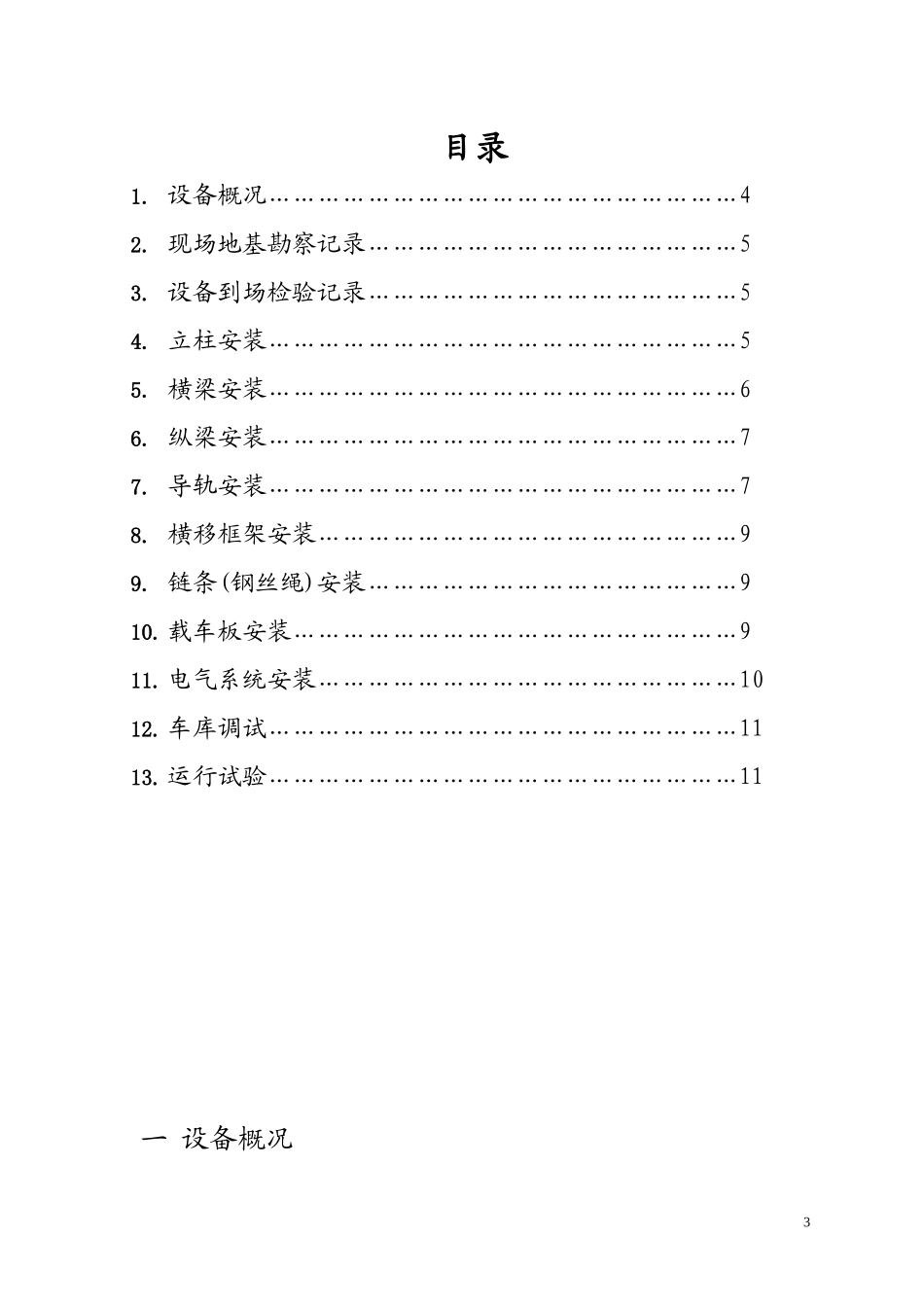

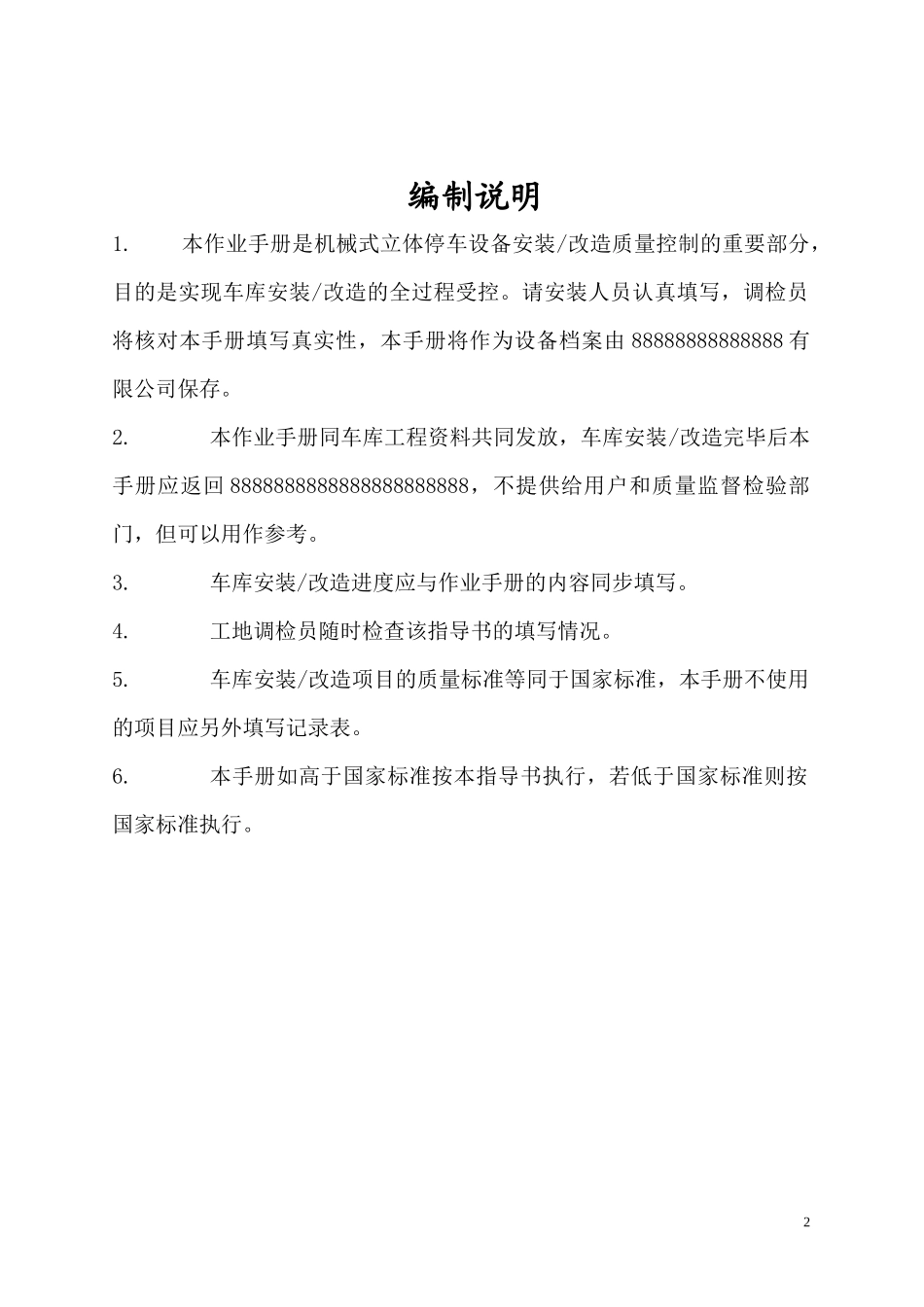

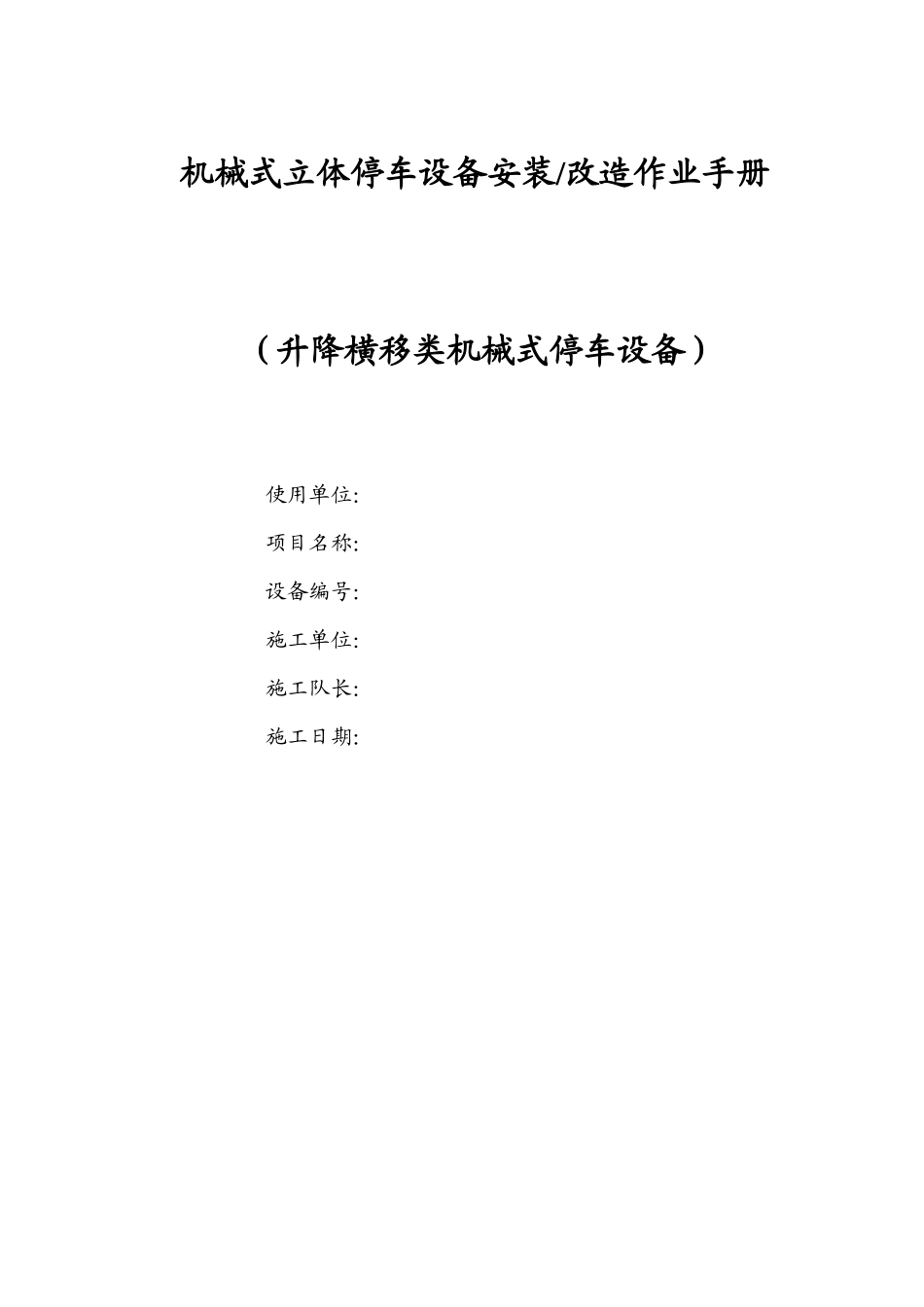

机械式立体停车设备安装/改造作业手册（升降横移类机械式停车设备）使用单位：项目名称：设备编号：施工单位：施工队长：施工日期：编制说明1.本作业手册是机械式立体停车设备安装/改造质量控制的重要部分，目的是实现车库安装/改造的全过程受控。请安装人员认真填写，调检员将核对本手册填写真实性，本手册将作为设备档案由88888888888888有限公司保存。2.本作业手册同车库工程资料共同发放，车库安装/改造完毕后本手册应返回8888888888888888888888，不提供给用户和质量监督检验部门，但可以用作参考。3.车库安装/改造进度应与作业手册的内容同步填写。4.工地调检员随时检查该指导书的填写情况。5.车库安装/改造项目的质量标准等同于国家标准，本手册不使用的项目应另外填写记录表。6.本手册如高于国家标准按本指导书执行，若低于国家标准则按国家标准执行。2目录1.设备概况…………………………………………………42.现场地基勘察记录………………………………………53.设备到场检验记录………………………………………54.立柱安装…………………………………………………55.横梁安装…………………………………………………66.纵梁安装…………………………………………………77.导轨安装…………………………………………………78.横移框架安装……………………………………………99.链条(钢丝绳)安装………………………………………910.载车板安装………………………………………………911.电气系统安装……………………………………………1012.车库调试…………………………………………………1113.运行试验…………………………………………………11一设备概况3施工单位安装改造维修许可证编号（或受理号）施工单位负责人施工单位联系人施工单位联系电话使用单位使用单位地址使用单位联系人使用单位联系电话使用单位邮政编码使用单位安全管理人员起重机械施工地点制造单位制造许可证编号（型式试验备案公告号）取证样机□是、□否设备类别设备品种规格型号产品编号制造日期设备代码适停车辆参数升降速度m横移速度m/s横移电机型号额定载重t钢丝绳/链条型号提升电机型号施工告知日期监检开始日期监检结束日期二现场地基勘察记录41.到达施工现场，要求甲方出具相关部门签发的地基验收合格证明：有□无□2.勘察项目及要求：施工基础面积能满足车库安装的要求，预埋螺栓的位置符合设计要求，地坑尺寸符合设计要求，无积水渗水，无杂物和垃圾。1)设备安装位置长度mm。设备安装宽度mm.2)立拄预埋螺栓中心距mmmmmmmm(横向)mmmmmmmm(纵向)3)立拄预埋螺栓对角线mmmmmmmmmmmmmmmm4)地坑长度mm.地坑宽度mm.地坑深度mm.自检：监检：日期：三设备到场检验记录1)相关资料检验(1)产品检验合格证：□有、□无(2)施工方案：□有、□无(3)特种设备安装改造许可证；□有、□无(4)施工人员操作许可证：□有、□无(5)特种设备制造许可证；□有、□无(6)使用说明书：□有、□无(7)设备安装结构图：□有、□无(8)主要部件装配图：□有、□无(9)电气原理图：□有、□无(10)液压系统原理图：□有、□无自检：监检：日期：四立柱安装基本要求：1.立柱安装方向正常，柱底水平标高符合安装要求(各立柱柱底水平误差≤3mm)。52.立柱间距尺寸符合图纸设计要求(立柱间距尺寸≤3mm)3.立柱对角线尺寸≤8mm4.立柱垂直度H/1000,且≤8mm(H为立柱总长)侧面垂直度≤14mm柱1水平标高柱2水平标高柱3水平标高柱4水平标高柱5水平标高柱6水平标高柱7水平标高柱8水平标高立柱横向间距设计尺寸mm实际安装尺寸：1mm2mm3mm4mm立柱纵向间距设计尺寸mm实际安装尺寸：1mm2mm3mm4mm立柱对角线设计尺寸mm实际安装尺寸：1mm2mm1mm2mm立柱垂直度：1mm2mm3mm4mm5mm6mm7mm8mm侧面垂直度：1mm2mm3mm4mm5mm6mm7mm8mm自检：监检：日期：五横梁安装基本要求：各层横梁安装位置正确，螺栓紧固，梁间平行度符合要求(≤10mm)6各层横梁平行度:前端：mm后端：mm前端：mm后端：mm前端：mm后端：mm前端：mm后端：mm扭矩：扭矩标准制10.9级M16(378.08N·m)M20(768.40N·m)测量点：1.mm2.mm3.mm4.mm5.mm6.mm自检：监检：日期：六纵梁安装基本要求：...
