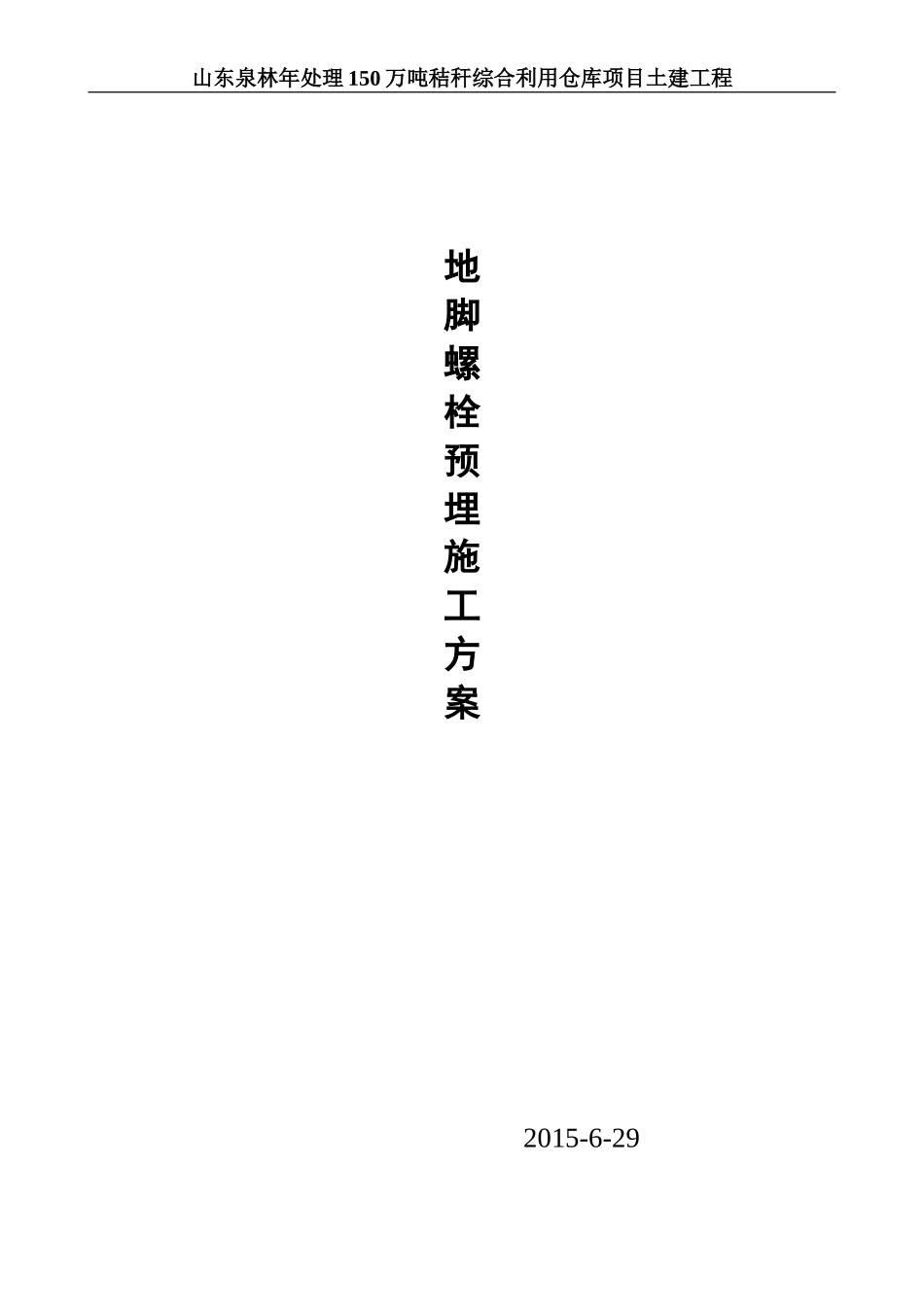

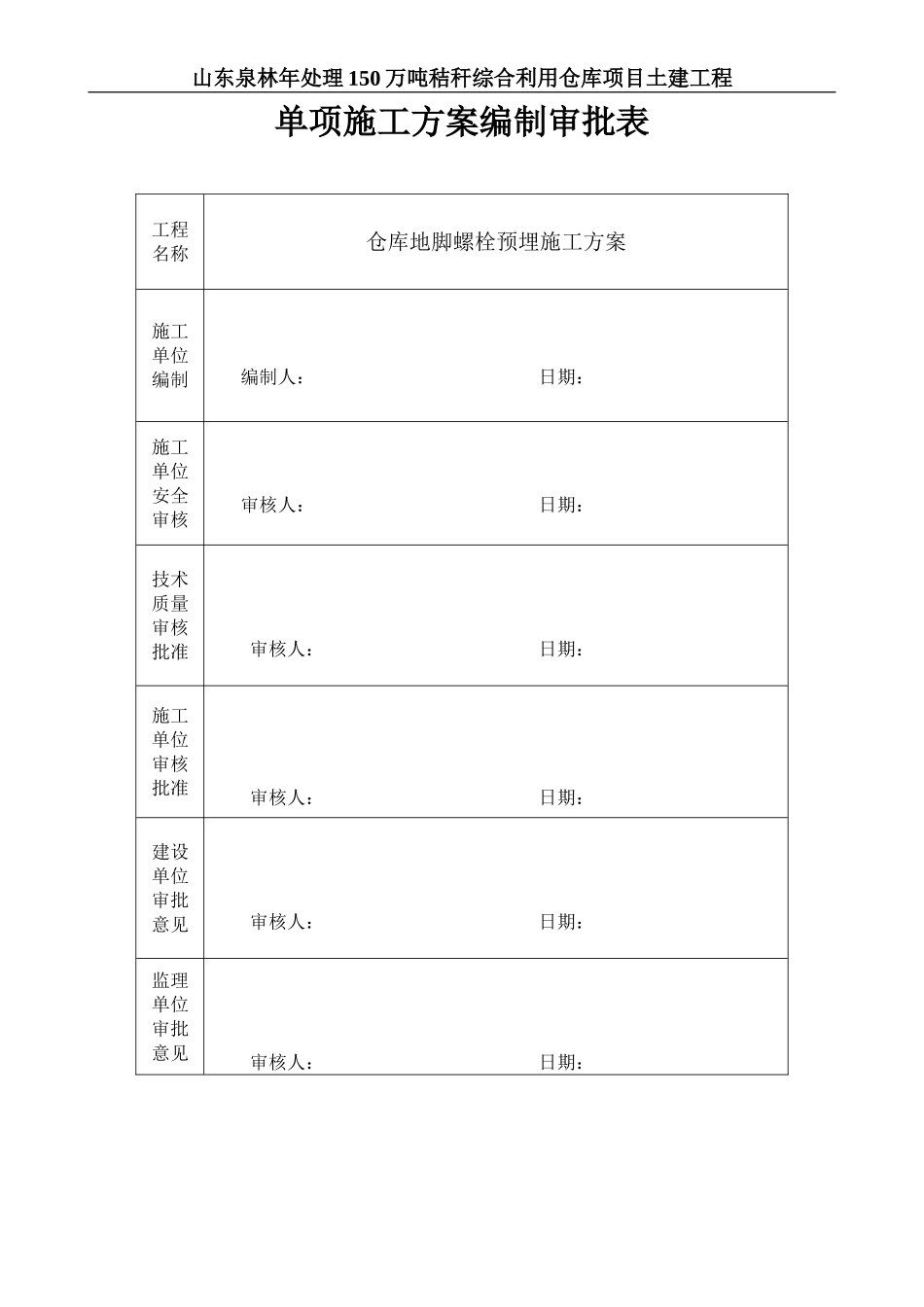

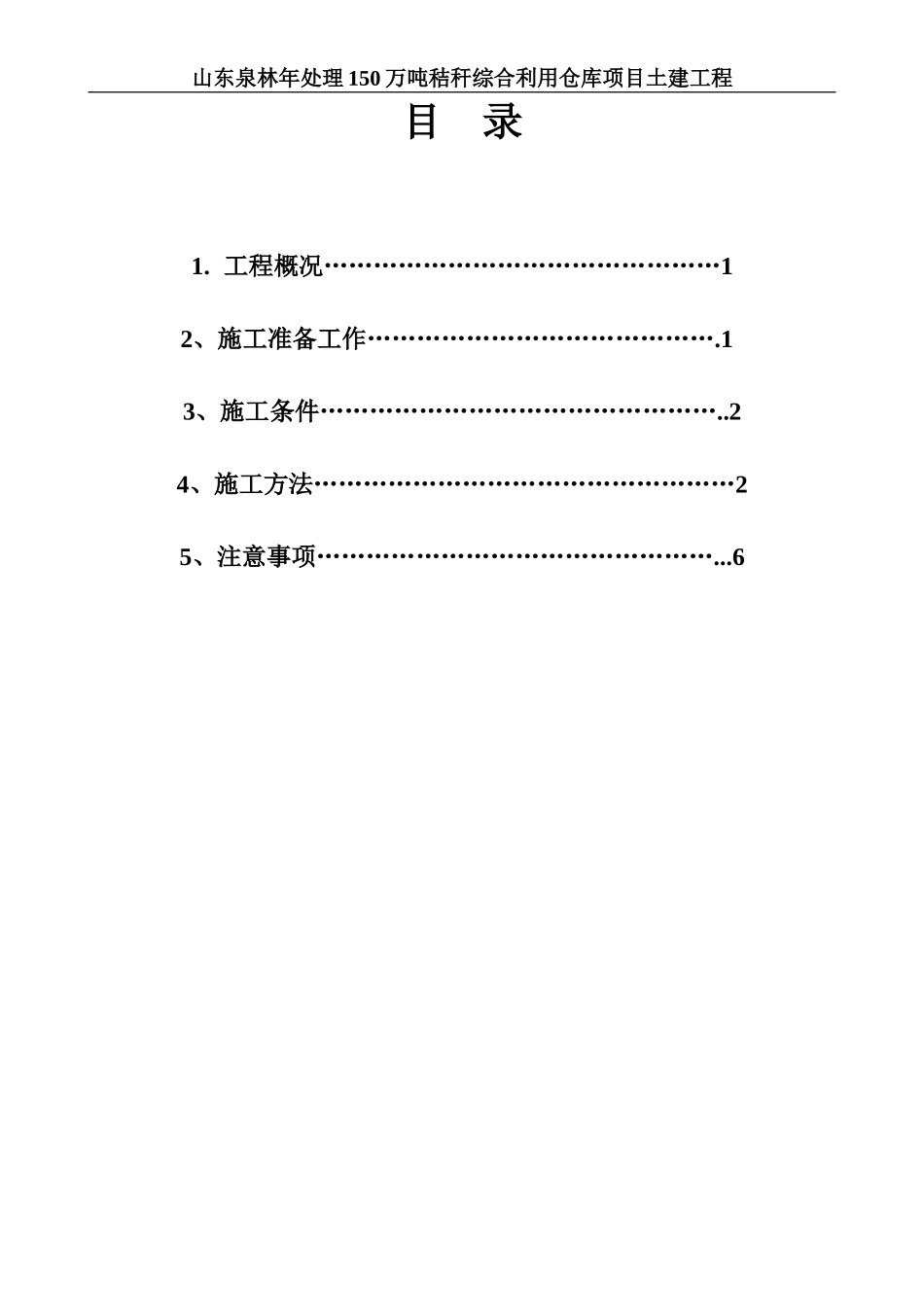

山东泉林年处理150万吨秸秆综合利用仓库项目土建工程单项施工方案编制审批表工程名称仓库地脚螺栓预埋施工方案施工单位编制编制人：日期：施工单位安全审核审核人：日期：技术质量审核批准审核人：日期：施工单位审核批准审核人：日期：建设单位审批意见审核人：日期：监理单位审批意见审核人：日期：山东泉林年处理150万吨秸秆综合利用仓库项目土建工程地脚螺栓预埋施工方案2015-6-29山东泉林年处理150万吨秸秆综合利用仓库项目土建工程目录1.工程概况…………………………………………12、施工准备工作…………………………………….13、施工条件…………………………………………..24、施工方法……………………………………………25、注意事项…………………………………………...6一、工程概况本工程结构形式为轻钢结构、独立基础共300个。柱脚螺栓分M30、M52、M60三种，独立基础短柱内有钢筋。二、准备工作1、安排专人根据图纸的设计要求，采用18mm厚竹胶板制作不同尺寸，不同孔位，不同直径的柱脚螺栓预埋孔模板。在模板上画出纵横向的中心线，并做好编号，以免在使用时混用。因工程量较大，各种规格的地脚螺栓预埋孔模板至少制作4套。2、施工作业的范围广，工程量大，因此所需要的施工人员、机具如下：施工机具：经纬仪2台，水平仪2台，交流电焊机6台，塔尺2把，铅锥3个。施工人员：施工员4人，电焊工6人，力工12人。3、施工材料的准备a、按照设计图纸的种类、数量、规格，柱脚螺栓全部进场，并报验合格后方可使用。用于焊接的电焊条应同时进场，电焊条采用T422。b、将用于加固柱脚螺栓的φ14、φ18钢筋根据截面尺寸提前进行切断，使之便于搬运和使用。三、施工条件放线完成后，经监理单位验线无误后，进行钢筋的绑扎。待短柱钢筋绑扎完成，模板合模之后，进行地脚螺栓的预埋和加固。四、施工方法1、按照设计图纸的要求，选择编号相适应的柱脚螺栓预埋孔模板。2、将柱脚螺栓预埋孔模板放置于已绑扎完成的短柱钢筋上部。用经纬仪将模板上的纵横向中心线与承台上的纵横向轴线相重合，待校正无误后，将柱螺栓预埋孔模板固定不动。3、将去掉螺母的柱脚螺栓从固定不动的地脚螺栓预埋孔模板的下方穿过。用水平仪将柱脚螺栓的顶部调整至图纸要求的标高位置，并带上螺母固定，放止其标高变化。4、待同一侧的螺栓全部安装完成，经校正无误后，用两道φ14的钢筋穿入短柱的箍筋中。将φ14钢筋的两端焊接于短柱的箍筋上，之后将柱脚螺栓依次点焊至φ14钢筋上，以防止柱脚螺栓的水平位移。如下图：5、按照上述的方法，将另一侧的柱脚螺栓安装完毕后，同样用两道φ14的钢筋将两侧的柱脚螺栓进行焊接，使所有螺栓成为整体。从而减少水平方向的变形。如九冶建设有限公司1山东泉林年处理150万吨秸秆综合利用仓库项目土建工程下图：6、水平方向加固完成后，用φ18的钢筋对柱脚螺栓的两侧进行侧向加固。φ18钢筋的一端支撑于地面，另一端与地脚螺栓成45°焊接。以防止柱脚螺栓的侧向位移。如下图：7、侧向加固完成后，用φ18的钢筋对柱脚螺栓进行竖向加固。φ18钢筋的一端支撑于地面，另一端与地脚螺栓垂直焊接。以防止在浇筑砼时柱脚螺栓发生竖向位移。如下图：九九冶建设有限公司2山东泉林年处理150万吨秸秆综合利用仓库项目土建工程8、竖向加固完成后，用φ14的钢筋对柱脚螺栓进行平面抗扭加固。φ14钢筋的一端焊接于夹角的柱脚螺栓上，另一端焊接在对角的柱脚螺栓上。同样将另外两个对角柱脚螺栓进行焊接，以增加柱脚螺栓的平面抗扭性。如下图：九九冶建设有限公司2山东泉林年处理150万吨秸秆综合利用仓库项目土建工程9、所有柱脚螺栓加固完成后，重新进行校正。校正无误后，拧去柱脚螺栓上的螺母，将柱脚螺栓预埋孔模板拿出。10、用塑料薄膜将柱脚螺栓的螺纹部位进行包裹，防止浇筑砼时污染。五、注意事项1、支设模板时，严禁将用于调整模板的铁线拉接于钢筋或柱脚螺栓上。2、浇筑砼时，安排专人进行看护。禁止振捣棒直接振捣柱脚螺栓。3、砼浇筑完毕后，应对柱脚螺栓重新进行校正。发现问题及时调整。九九冶建设有限公司2
