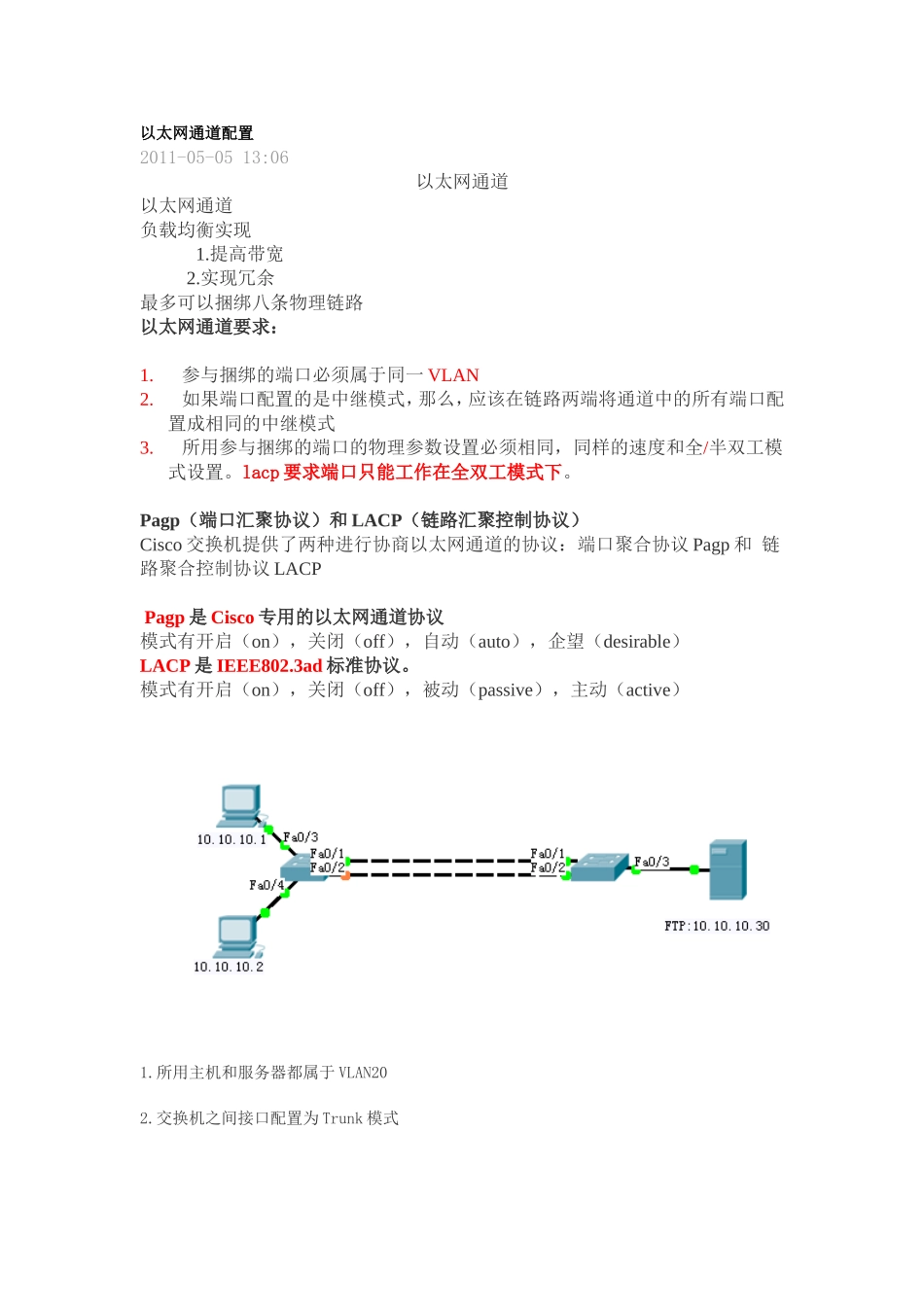

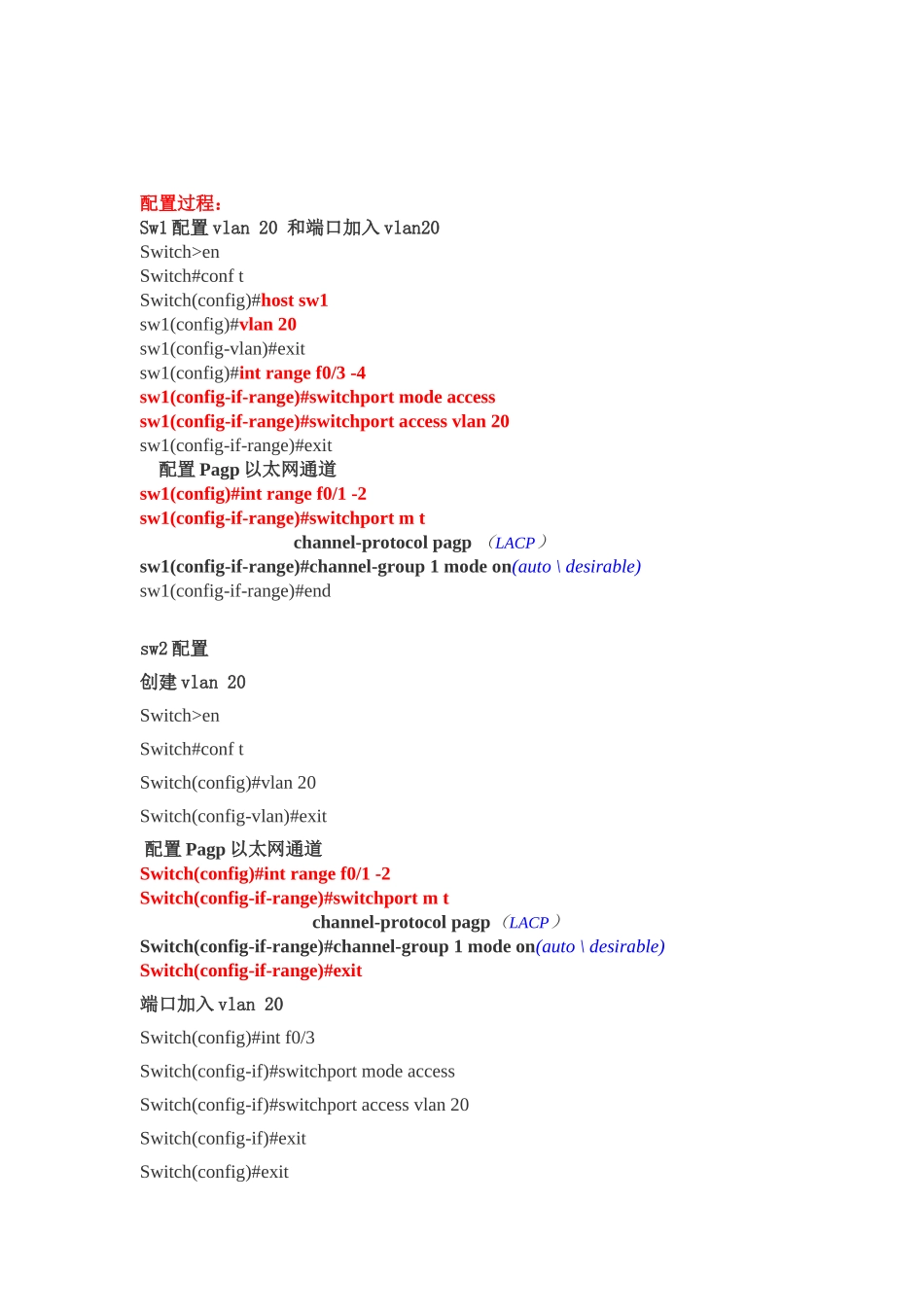

以太网通道配置2011-05-0513:06以太网通道以太网通道负载均衡实现1.提高带宽2.实现冗余最多可以捆绑八条物理链路以太网通道要求：1.参与捆绑的端口必须属于同一VLAN2.如果端口配置的是中继模式，那么，应该在链路两端将通道中的所有端口配置成相同的中继模式3.所用参与捆绑的端口的物理参数设置必须相同，同样的速度和全/半双工模式设置。lacp要求端口只能工作在全双工模式下。Pagp（端口汇聚协议）和LACP（链路汇聚控制协议）Cisco交换机提供了两种进行协商以太网通道的协议：端口聚合协议Pagp和链路聚合控制协议LACPPagp是Cisco专用的以太网通道协议模式有开启（on），关闭（off），自动（auto），企望（desirable）LACP是IEEE802.3ad标准协议。模式有开启（on），关闭（off），被动（passive），主动（active）1.所用主机和服务器都属于VLAN202.交换机之间接口配置为Trunk模式配置过程：Sw1配置vlan20和端口加入vlan20Switch>enSwitch#conftSwitch(config)#hostsw1sw1(config)#vlan20sw1(config-vlan)#exitsw1(config)#intrangef0/3-4sw1(config-if-range)#switchportmodeaccesssw1(config-if-range)#switchportaccessvlan20sw1(config-if-range)#exit配置Pagp以太网通道sw1(config)#intrangef0/1-2sw1(config-if-range)#switchportmtchannel-protocolpagp（LACP）sw1(config-if-range)#channel-group1modeon(auto\desirable)sw1(config-if-range)#endsw2配置创建vlan20Switch>enSwitch#conftSwitch(config)#vlan20Switch(config-vlan)#exit配置Pagp以太网通道Switch(config)#intrangef0/1-2Switch(config-if-range)#switchportmtchannel-protocolpagp（LACP）Switch(config-if-range)#channel-group1modeon(auto\desirable)Switch(config-if-range)#exit端口加入vlan20Switch(config)#intf0/3Switch(config-if)#switchportmodeaccessSwitch(config-if)#switchportaccessvlan20Switch(config-if)#exitSwitch(config)#exitsw1(config-if-range)#exitP:表示正常D:表示端口没有连接或处于关闭状态I:表示没有协商成功
