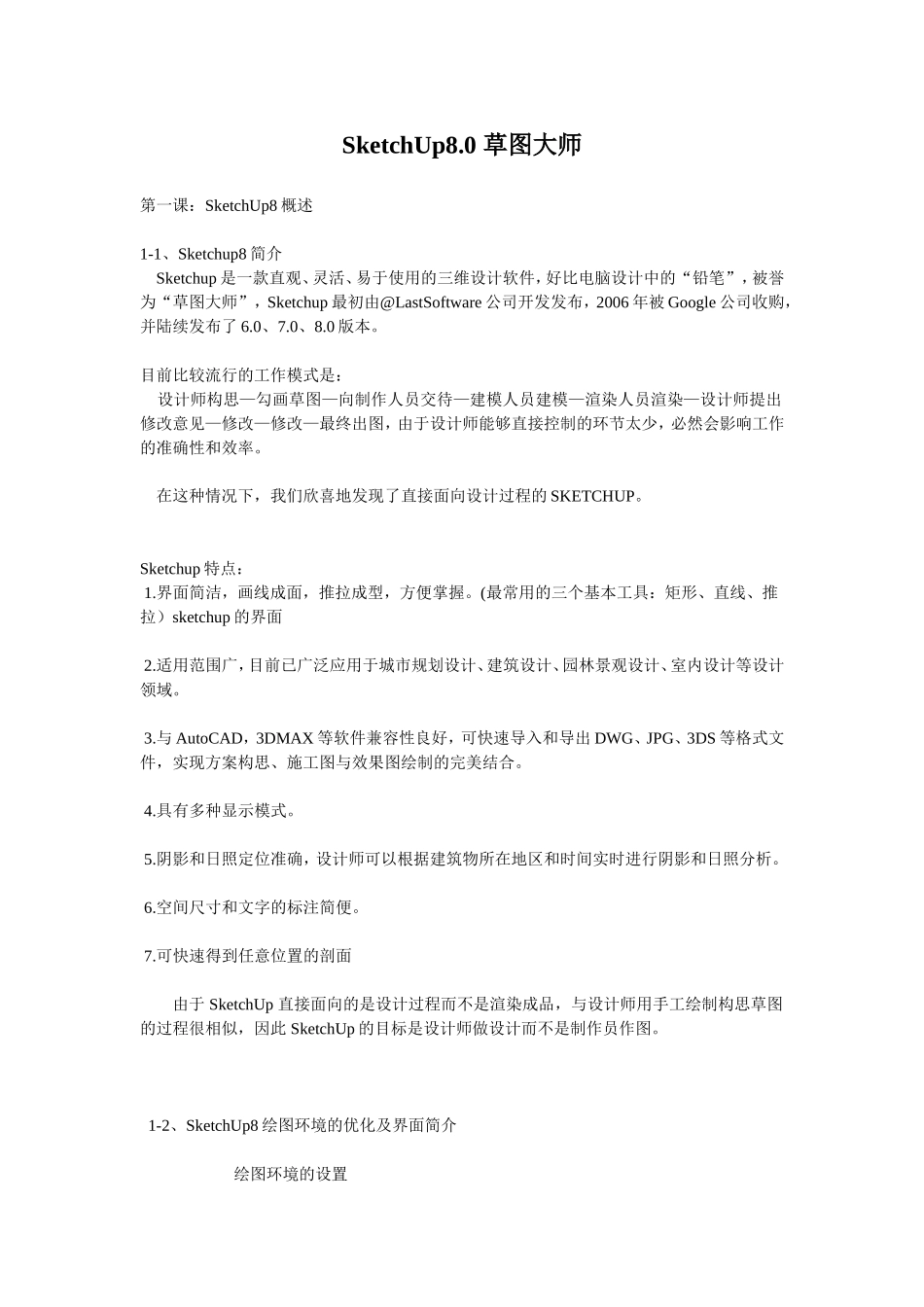

SketchUp8.0草图大师第一课：SketchUp8概述1-1、Sketchup8简介Sketchup是一款直观、灵活、易于使用的三维设计软件，好比电脑设计中的“铅笔”，被誉为“草图大师”，Sketchup最初由@LastSoftware公司开发发布，2006年被Google公司收购，并陆续发布了6.0、7.0、8.0版本。目前比较流行的工作模式是：设计师构思—勾画草图—向制作人员交待—建模人员建模—渲染人员渲染—设计师提出修改意见—修改—修改—最终出图，由于设计师能够直接控制的环节太少，必然会影响工作的准确性和效率。在这种情况下，我们欣喜地发现了直接面向设计过程的SKETCHUP。Sketchup特点：1.界面简洁，画线成面，推拉成型，方便掌握。(最常用的三个基本工具：矩形、直线、推拉）sketchup的界面2.适用范围广，目前已广泛应用于城市规划设计、建筑设计、园林景观设计、室内设计等设计领域。3.与AutoCAD，3DMAX等软件兼容性良好，可快速导入和导出DWG、JPG、3DS等格式文件，实现方案构思、施工图与效果图绘制的完美结合。4.具有多种显示模式。5.阴影和日照定位准确，设计师可以根据建筑物所在地区和时间实时进行阴影和日照分析。6.空间尺寸和文字的标注简便。7.可快速得到任意位置的剖面由于SketchUp直接面向的是设计过程而不是渲染成品，与设计师用手工绘制构思草图的过程很相似，因此SketchUp的目标是设计师做设计而不是制作员作图。1-2、SketchUp8绘图环境的优化及界面简介绘图环境的设置①常用工具栏的调出：视图菜单栏-大工具集、样式、图层、标准、视图窗口菜单栏-样式、图层、油漆桶、场景（泊坞窗）②单位设置：窗口-模型信息-单位③边线及正反面样式的设置：窗口-样式-编辑（只保留显示边线）④自动备份：窗口-使用偏好-常规&文件（创建备份和自动保存是两个不同的概念）提高运行速度：窗口-使用偏好-openGL-勾选使用硬件加速⑤快捷键：窗口-使用偏好-快捷反转平面（w）跟随路径（n）视图（顶f5、左f6、前、等轴）⑥模板的保存与调用：文件-另存为模板窗口-使用偏好-模板界面简介一、软件主界面绘图窗口主要由标题栏、菜单栏、工具栏、绘图区、状态栏和数值控制栏组成。1、标题栏标题栏(在绘图窗口的顶部)包括右边的标准窗口控制(关闭，最小化，最大化)和窗口所打开的文件名。开始运行SketchUp时名字是未命名，说明你还没有保存此文件。2、菜单栏菜单出现在标题栏的下面。默认出现的菜单包括文件、编辑、视图、镜头、绘图、工具、窗口和帮助。3、工具栏工具栏出现在菜单的下面，左边的应用栏，包含一系列常用工具和控制。4、绘图区绘图区：编辑模型。可以看到绘图坐标轴。5、状态栏状态栏位于绘图窗口左下角，左端是命令提示和SketchUp的状态信息。这些信息会随着绘制的东西而改变，是对命令的描述，提示修改键和它们怎么修改的。6、数值控制栏状态栏的右边是数值控制栏。数值控制栏显示绘图中的尺寸信息。也可以直接输入数值。二、主要工具栏SketchUp的工具栏和其他应用程序的工具栏类似。可以游离或者吸附到绘图窗口的边上，也可以根据需要拖曳工具栏窗口，调整其窗口大小。1、标准工具栏：标准工具栏主要是管理文件、打印和查看帮助。新建、打开、保存、剪切、复制、粘贴、删除、撤销、重做、打印和用户设置。2、编辑与常用工具栏：主要是对几何体进行编辑的工具。编辑工具栏：移动、推拉、旋转工具、路径跟随、缩放和偏移。*移动：M移动物体时，一定要选择物体的端点或中点作为参考点*旋转：Q*缩放：S*偏移：F常用工具栏：选择、制作组件、油漆桶和删除工具。*选择：键盘上空格键包含框选（即完全包裹）：从左往右进行选择对象、点选（单机选择）：点击物体即可选中对象、叉选（只要碰到物体）：从右往左进行选择对象*删除：E橡皮擦只能删除线或包含线的组或组件，DEL可以删除一切3、绘图与构造工具栏：进行绘图的基本工具。绘图工具栏：矩形工具R、直线工具L、圆C、圆弧A、多边形工具和徒手画笔。构造工具栏包括测量T、尺寸标注、角度、文本标注、坐标轴和三维文字。4、相机和漫游工具栏：用于控制视图显示的工具。相机工具栏：旋转视图（鼠标中键按住）、平移视图H（鼠标中键按住+Shift）、缩放视...
