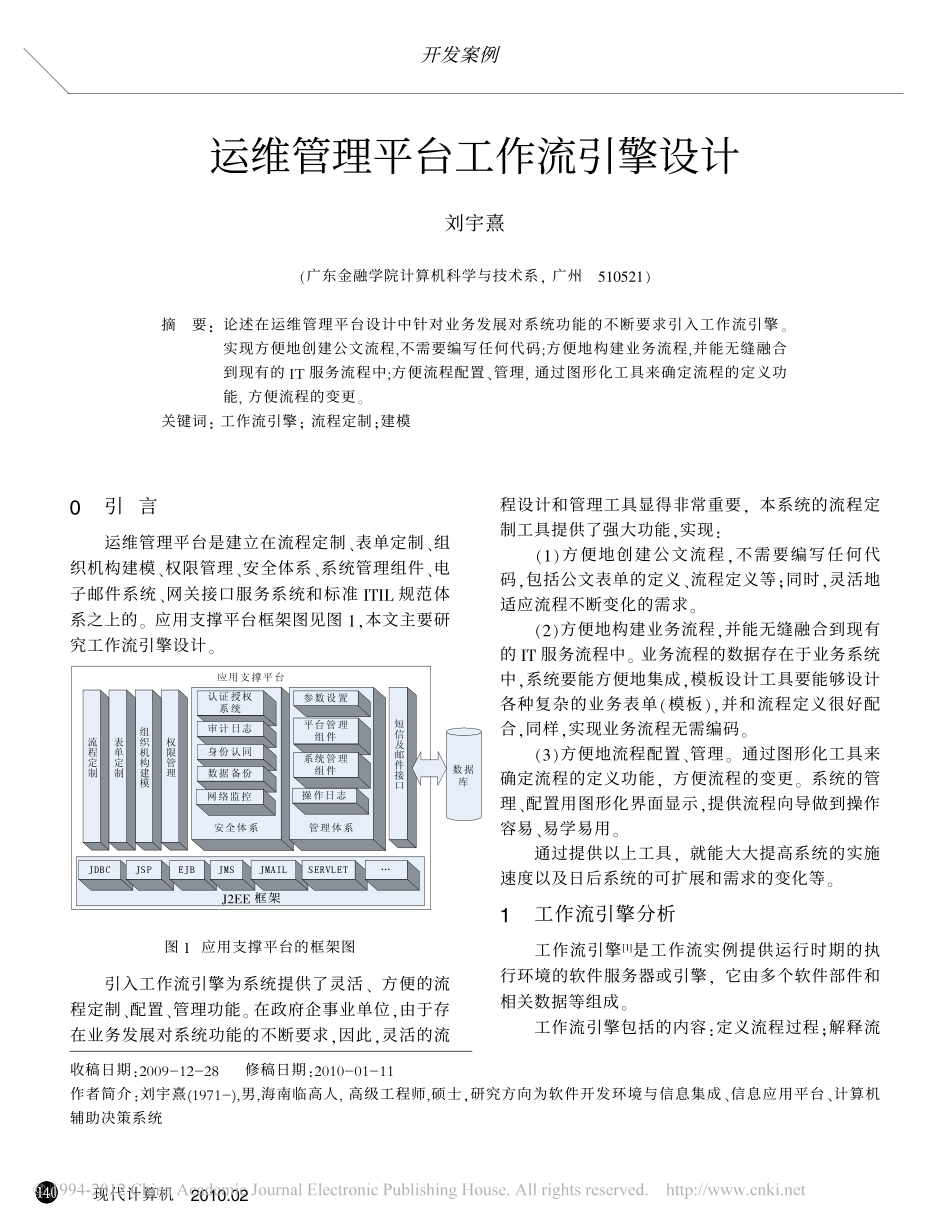

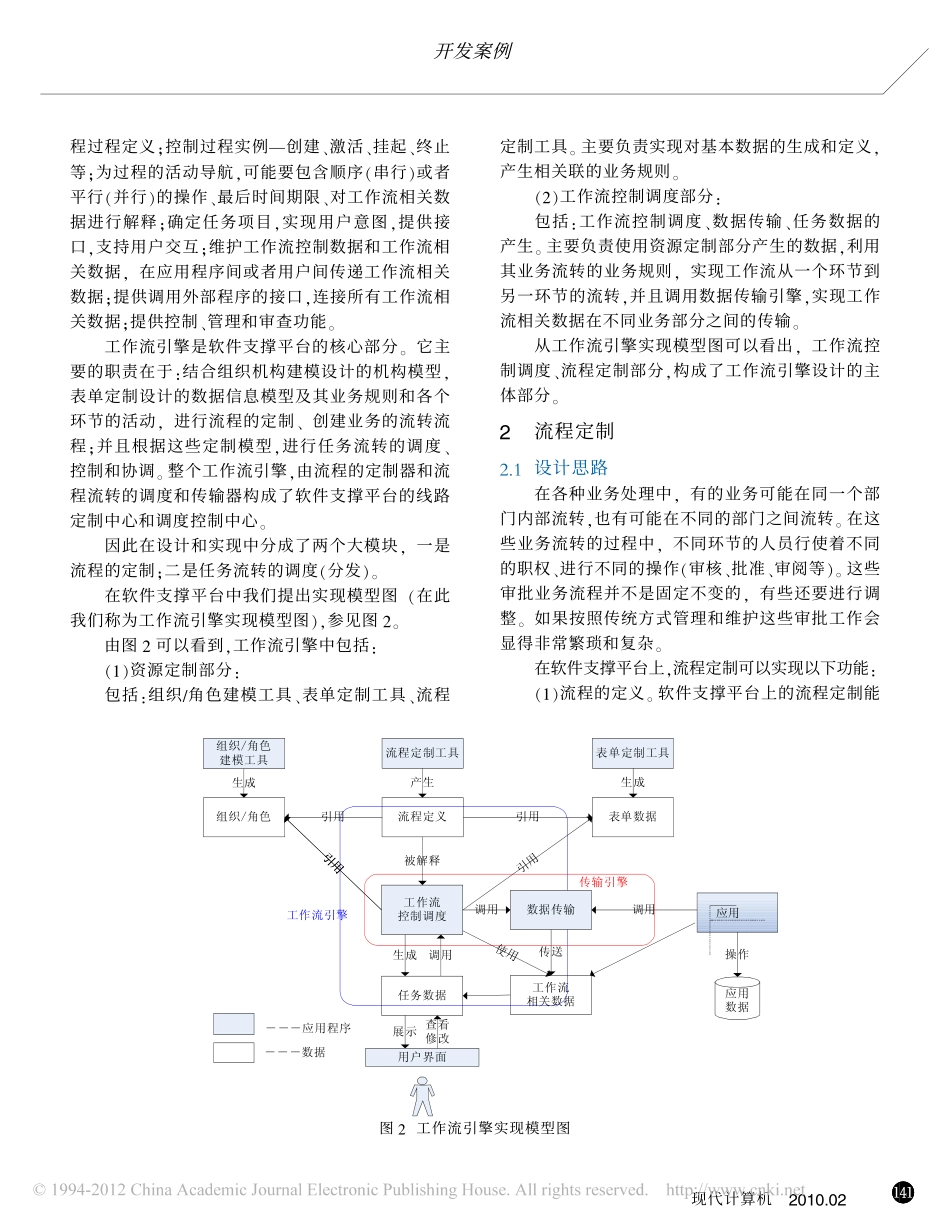

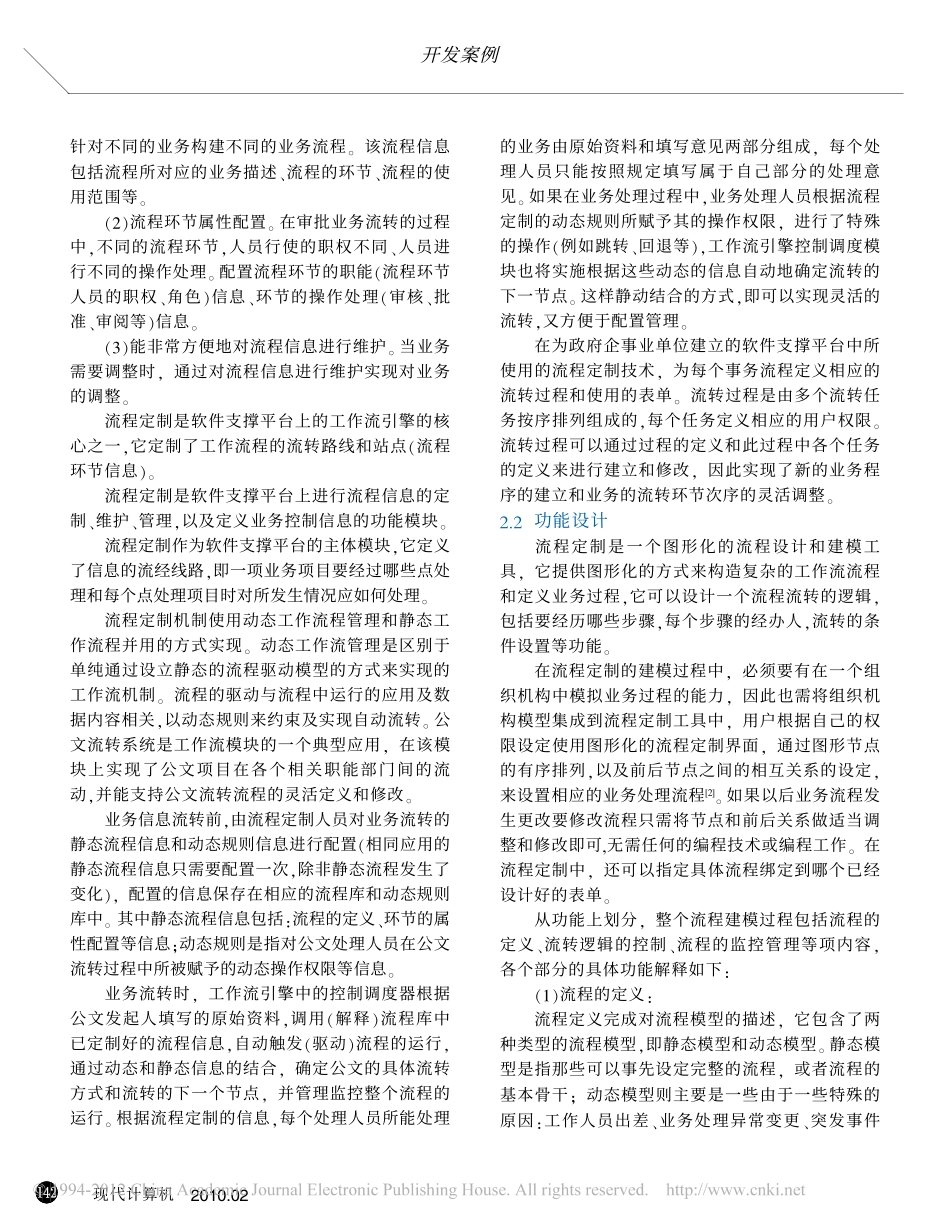

现代计算机2010.02开发案例运维管理平台工作流引擎设计刘宇熹（广东金融学院计算机科学与技术系，广州510521）摘要：关键词：工作流引擎；流程定制；建模收稿日期：2009-12-28修稿日期：2010-01-11作者简介：刘宇熹(1971-),男,海南临高人,高级工程师,硕士，研究方向为软件开发环境与信息集成、信息应用平台、计算机辅助决策系统论述在运维管理平台设计中针对业务发展对系统功能的不断要求引入工作流引擎。实现方便地创建公文流程,不需要编写任何代码;方便地构建业务流程,并能无缝融合到现有的IT服务流程中;方便流程配置、管理,通过图形化工具来确定流程的定义功能,方便流程的变更。0引言运维管理平台是建立在流程定制、表单定制、组织机构建模、权限管理、安全体系、系统管理组件、电子邮件系统、网关接口服务系统和标准ITIL规范体系之上的。应用支撑平台框架图见图1，本文主要研究工作流引擎设计。图1应用支撑平台的框架图引入工作流引擎为系统提供了灵活、方便的流程定制、配置、管理功能。在政府企事业单位，由于存在业务发展对系统功能的不断要求，因此，灵活的流程设计和管理工具显得非常重要，本系统的流程定制工具提供了强大功能，实现：（1）方便地创建公文流程，不需要编写任何代码，包括公文表单的定义、流程定义等；同时，灵活地适应流程不断变化的需求。（2）方便地构建业务流程，并能无缝融合到现有的IT服务流程中。业务流程的数据存在于业务系统中，系统要能方便地集成，模板设计工具要能够设计各种复杂的业务表单（模板），并和流程定义很好配合，同样，实现业务流程无需编码。（3）方便地流程配置、管理。通过图形化工具来确定流程的定义功能，方便流程的变更。系统的管理、配置用图形化界面显示，提供流程向导做到操作容易、易学易用。通过提供以上工具，就能大大提高系统的实施速度以及日后系统的可扩展和需求的变化等。1工作流引擎分析工作流引擎[1]是工作流实例提供运行时期的执行环境的软件服务器或引擎，它由多个软件部件和相关数据等组成。工作流引擎包括的内容：定义流程过程；解释流�������������������������������������������!"#$%&’()*+,��-./0#$/0123!04��#$%�56789:;<6=>?@1A04#$%�BC;<6=D@EFGHJ2EE框架貋貛財现代计算机2010.02开发案例程过程定义；控制过程实例—创建、激活、挂起、终止等；为过程的活动导航，可能要包含顺序（串行）或者平行（并行）的操作、最后时间期限、对工作流相关数据进行解释；确定任务项目，实现用户意图，提供接口，支持用户交互；维护工作流控制数据和工作流相关数据，在应用程序间或者用户间传递工作流相关数据；提供调用外部程序的接口，连接所有工作流相关数据；提供控制、管理和审查功能。工作流引擎是软件支撑平台的核心部分。它主要的职责在于：结合组织机构建模设计的机构模型，表单定制设计的数据信息模型及其业务规则和各个环节的活动，进行流程的定制、创建业务的流转流程；并且根据这些定制模型，进行任务流转的调度、控制和协调。整个工作流引擎，由流程的定制器和流程流转的调度和传输器构成了软件支撑平台的线路定制中心和调度控制中心。因此在设计和实现中分成了两个大模块，一是流程的定制；二是任务流转的调度（分发）。在软件支撑平台中我们提出实现模型图（在此我们称为工作流引擎实现模型图），参见图2。由图2可以看到，工作流引擎中包括：（1）资源定制部分：包括：组织/角色建模工具、表单定制工具、流程定制工具。主要负责实现对基本数据的生成和定义，产生相关联的业务规则。（2）工作流控制调度部分：包括：工作流控制调度、数据传输、任务数据的产生。主要负责使用资源定制部分产生的数据，利用其业务流转的业务规则，实现工作流从一个环节到另一环节的流转，并且调用数据传输引擎，实现工作流相关数据在不同业务部分之间的传输。从工作流引擎实现模型图可以看出，工作流控制调度、流程定制部分，构成了工作流引擎设计的主体部分。2流程定制2.1设计思路在各种业务处理中，有的业务可能在同一个部门内部流转，也有可能在不同的部门之间流...
