电梯井内悬挑脚手架施工方案VIP免费

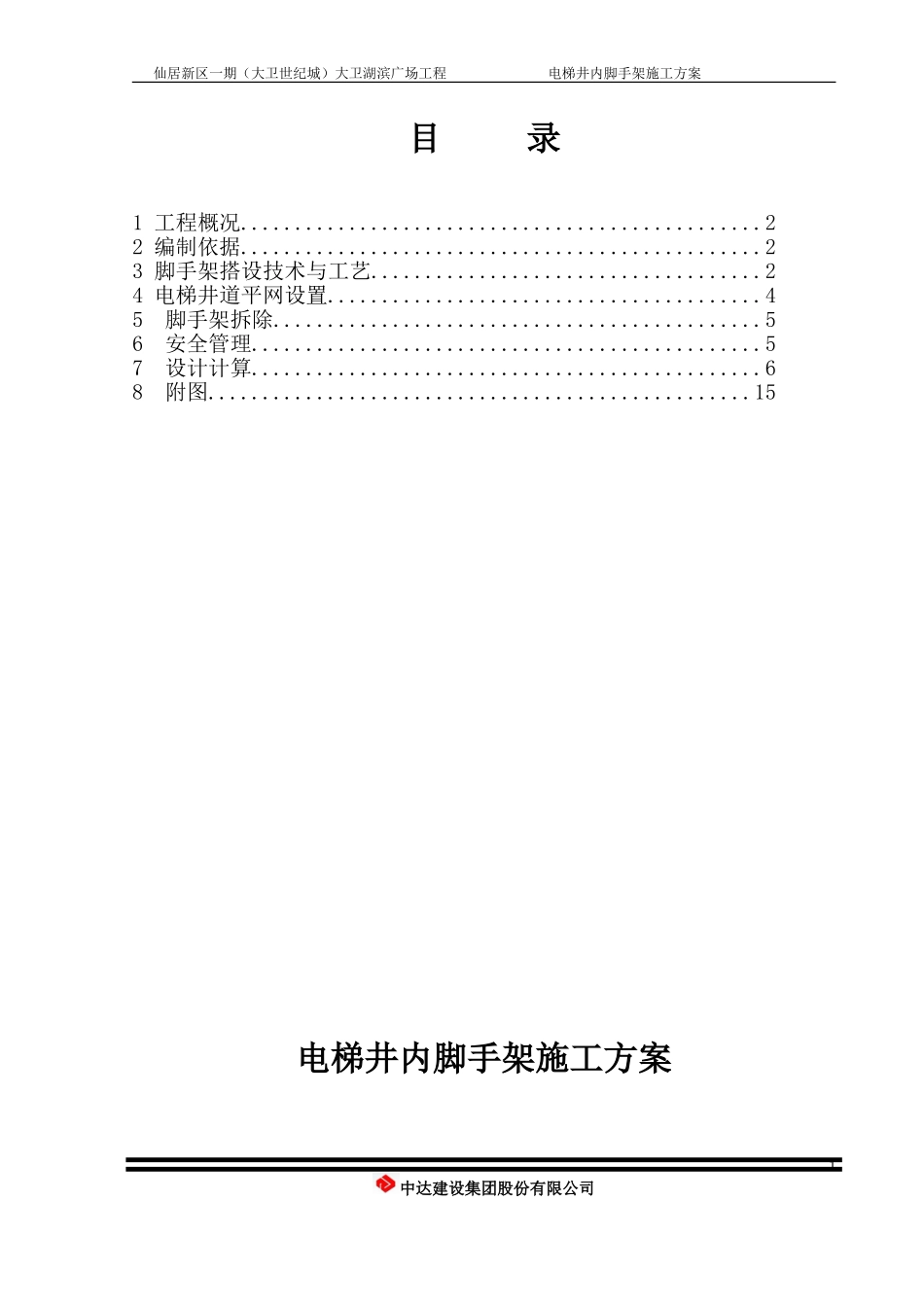

电梯井内悬挑脚手架施工方案_第1页
1/15

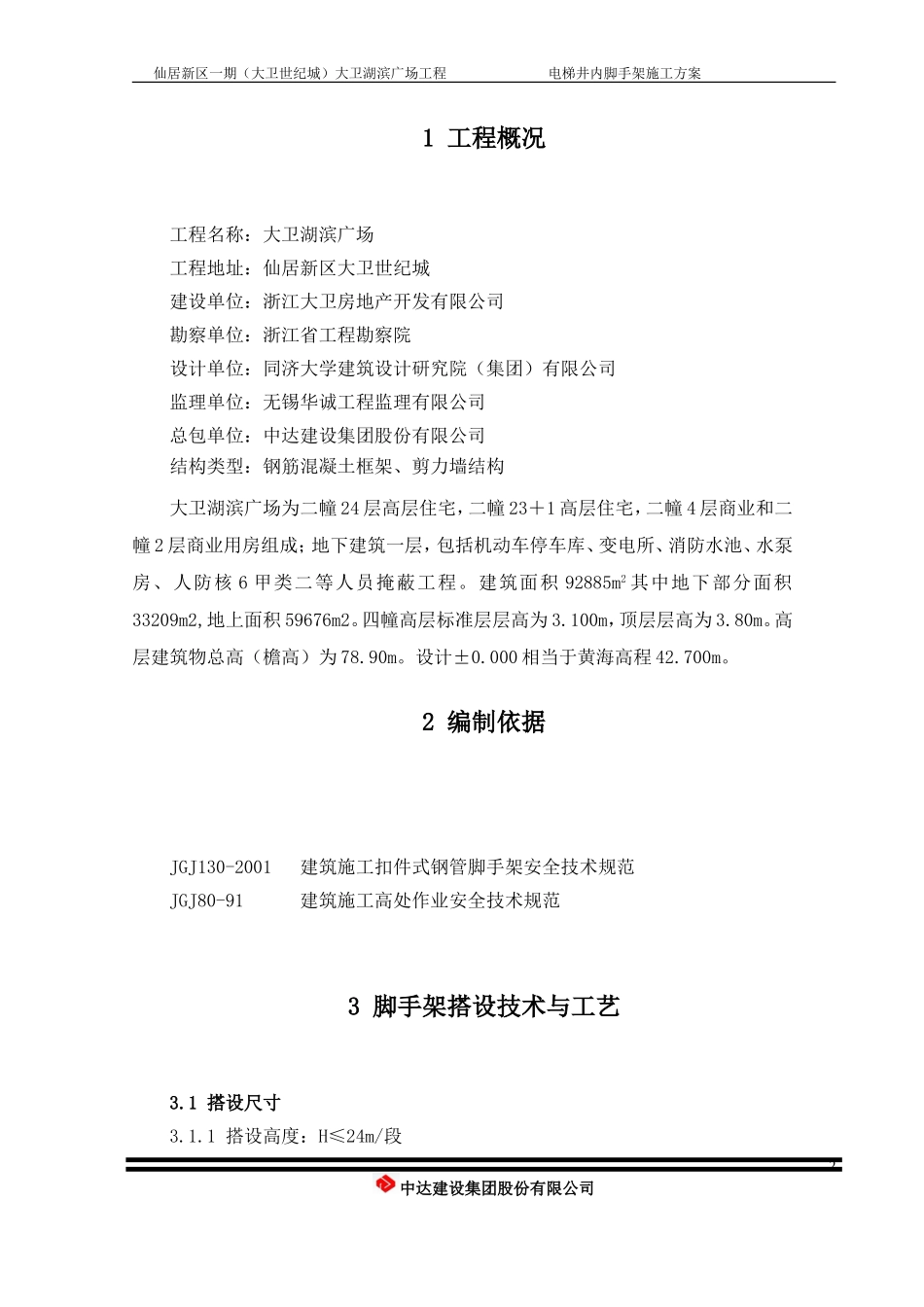

电梯井内悬挑脚手架施工方案_第2页
2/15

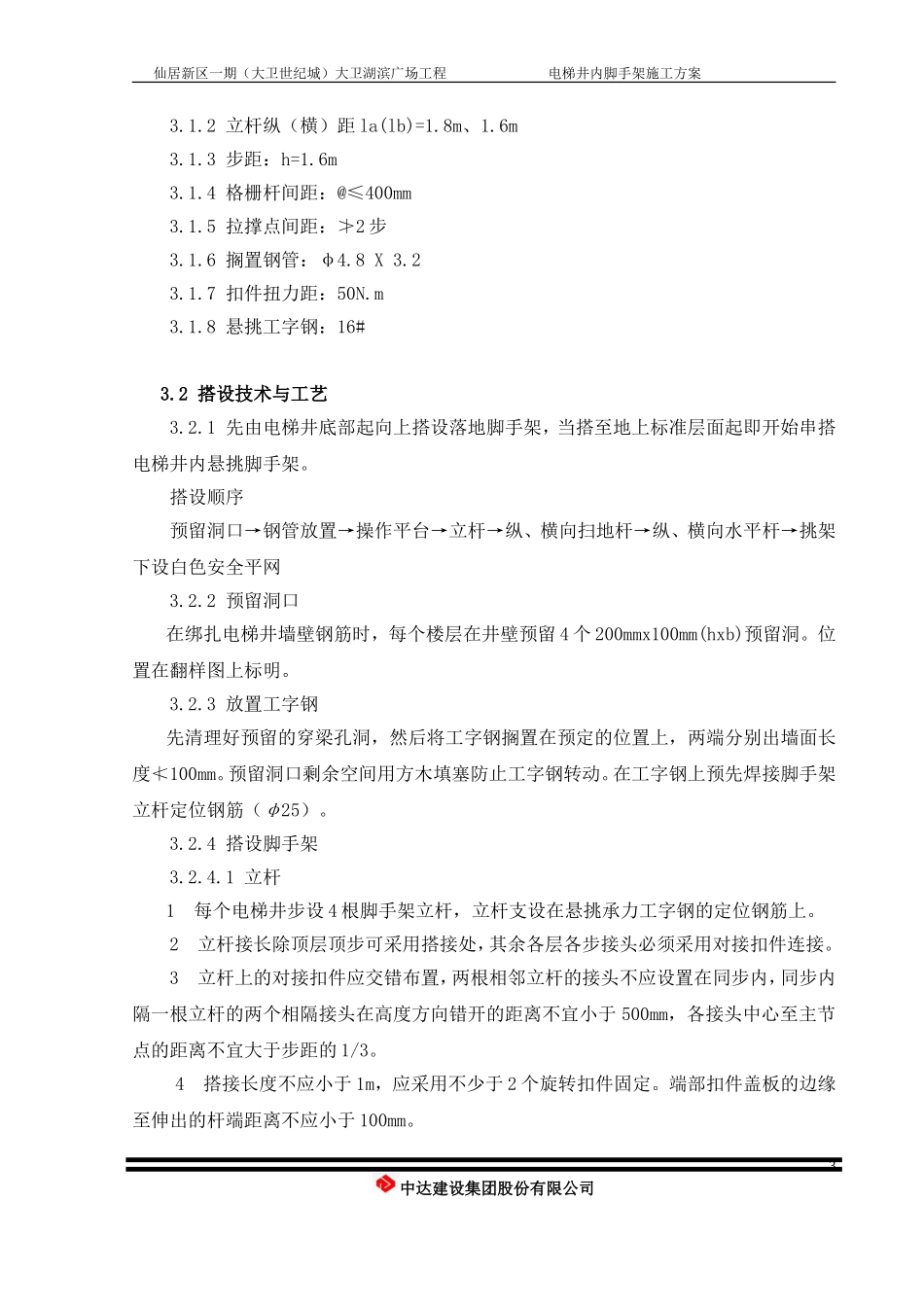

电梯井内悬挑脚手架施工方案_第3页
3/15
1仙居新区一期(大卫世纪城)大卫湖滨广场工程电梯井内脚手架施工方案目录1工程概况................................................22编制依据................................................23脚手架搭设技术与工艺....................................24电梯井道平网设置........................................45脚手架拆除.............................................56安全管理...............................................57设计计算...............................................68附图..................................................15电梯井内脚手架施工方案中达建设集团股份有限公司2仙居新区一期(大卫世纪城)大卫湖滨广场工程电梯井内脚手架施工方案1工程概况工程名称:大卫湖滨广场工程地址:仙居新区大卫世纪城建设单位:浙江大卫房地产开发有限公司勘察单位:浙江省工程勘察院设计单位:同济大学建筑设计研究院(集团)有限公司监理单位:无锡华诚工程监理有限公司总包单位:中达建设集团股份有限公司结构类型:钢筋混凝土框架、剪力墙结构大卫湖滨广场为二幢24层高层住宅,二幢23+1高层住宅,二幢4层商业和二幢2层商业用房组成;地下建筑一层,包括机动车停车库、变电所、消防水池、水泵房、人防核6甲类二等人员掩蔽工程。建筑面积92885m2其中地下部分面积33209m2,地上面积59676m2。四幢高层标准层层高为3.100m,顶层层高为3.80m。高层建筑物总高(檐高)为78.90m。设计±0.000相当于黄海高程42.700m。2编制依据JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范JGJ80-91建筑施工高处作业安全技术规范3脚手架搭设技术与工艺3.1搭设尺寸3.1.1搭设高度:H≤24m/段中达建设集团股份有限公司3仙居新区一期(大卫世纪城)大卫湖滨广场工程电梯井内脚手架施工方案3.1.2立杆纵(横)距la(lb)=1.8m、1.6m3.1.3步距:h=1.6m3.1.4格栅杆间距:@≤400mm3.1.5拉撑点间距:≯2步3.1.6搁置钢管:φ4.8X3.23.1.7扣件扭力距:50N.m3.1.8悬挑工字钢:16#3.2搭设技术与工艺3.2.1先由电梯井底部起向上搭设落地脚手架,当搭至地上标准层面起即开始串搭电梯井内悬挑脚手架。搭设顺序预留洞口→钢管放置→操作平台→立杆→纵、横向扫地杆→纵、横向水平杆→挑架下设白色安全平网3.2.2预留洞口在绑扎电梯井墙壁钢筋时,每个楼层在井壁预留4个200mmx100mm(hxb)预留洞。位置在翻样图上标明。3.2.3放置工字钢先清理好预留的穿梁孔洞,然后将工字钢搁置在预定的位置上,两端分别出墙面长度≮100mm。预留洞口剩余空间用方木填塞防止工字钢转动。在工字钢上预先焊接脚手架立杆定位钢筋(φ25)。3.2.4搭设脚手架3.2.4.1立杆1每个电梯井步设4根脚手架立杆,立杆支设在悬挑承力工字钢的定位钢筋上。2立杆接长除顶层顶步可采用搭接处,其余各层各步接头必须采用对接扣件连接。3立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。4搭接长度不应小于1m,应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至伸出的杆端距离不应小于100mm。中达建设集团股份有限公司4仙居新区一期(大卫世纪城)大卫湖滨广场工程电梯井内脚手架施工方案5脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。3.2.4.2纵、横向水平杆纵、横向水平杆设置在立杆内侧。纵、横向水平杆与立杆采用扣件连接,四边形成“□字形”闭合。3.2.4.3搁栅杆脚手架每步及操作层均应设置搁栅杆(纵向或横向水平杆),扣接在水平边杆上,其间距应均匀,不大于方案规定值(400mm)。3.2.4.4脚手板笆1在每步搁栅杆上满铺竹笆。不要形成探头板笆。2与电梯井墙壁间隙≯150mm。3脚手架底部为操作平台全封闭。4竹笆脚手板应按主竹筋垂直与纵向水平杆方向铺设。且采用对接平铺。四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。3.2.4.5拉撑杆搭设脚手架时,每二步高同时设置拉撑点,用短管扣接在立杆上,分别撑于电梯井道4个阴角,保证架...
