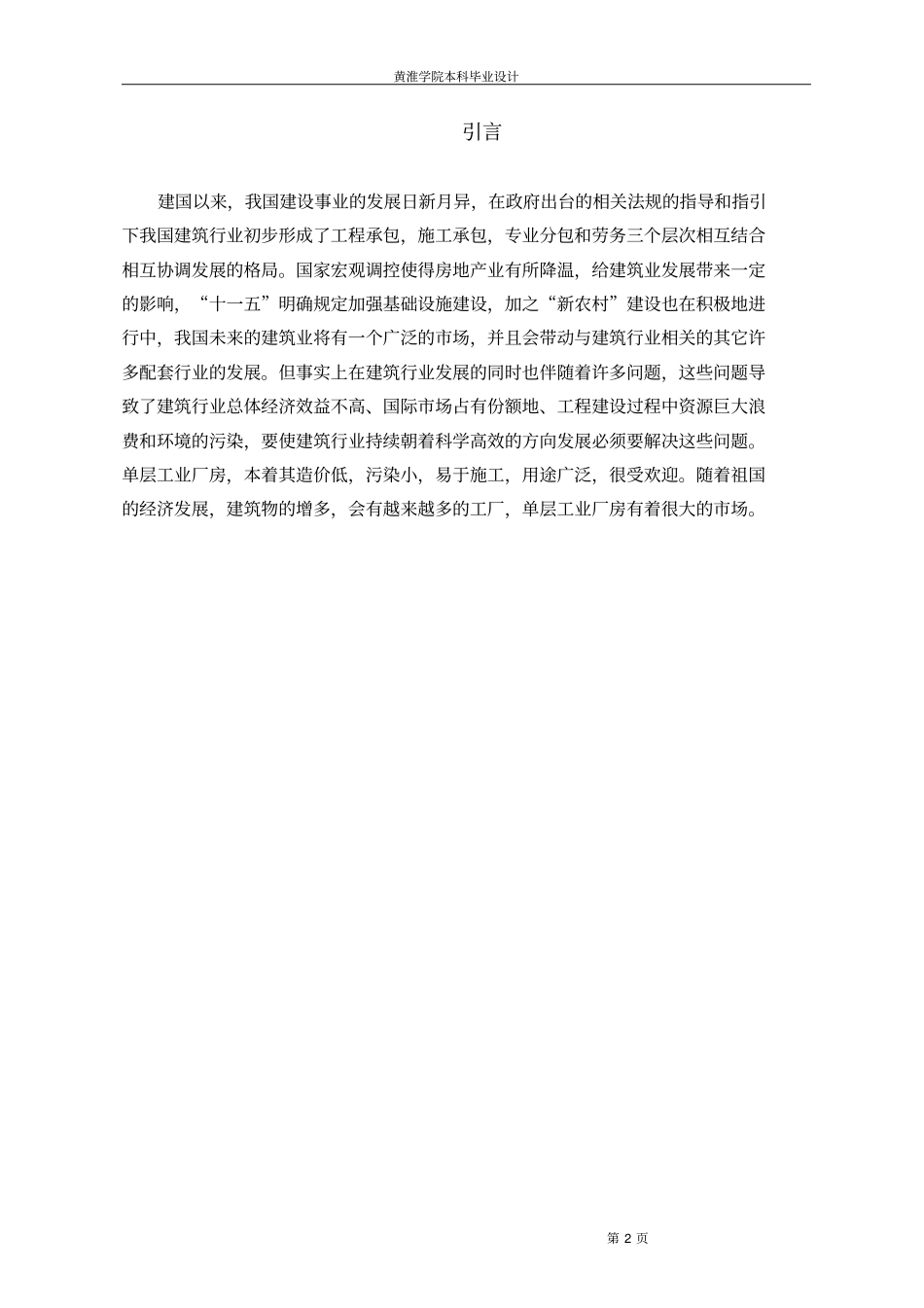

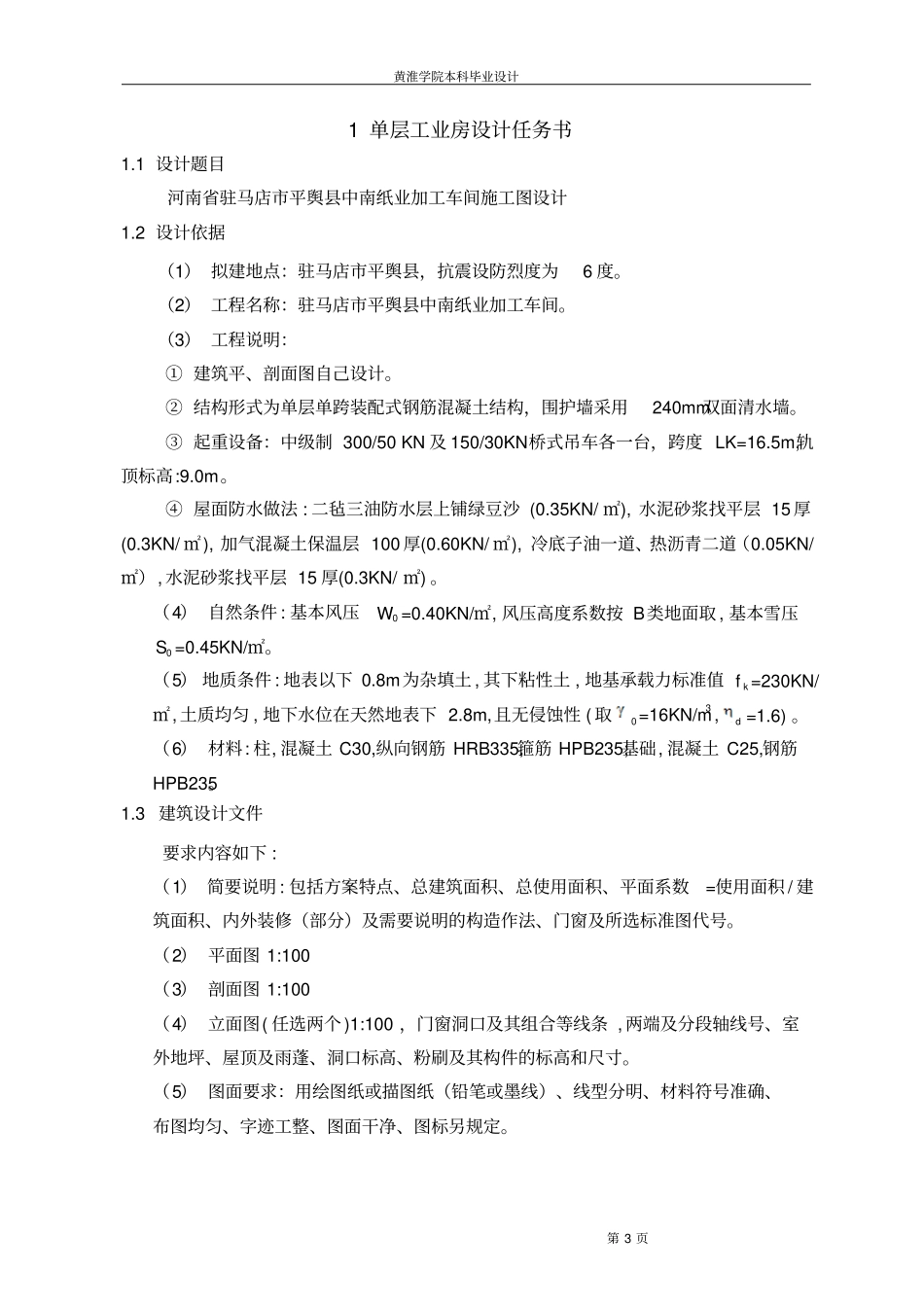

黄淮学院本科毕业设计第1页厂房设计计算书毕业设计黄淮学院本科毕业设计第2页引言建国以来，我国建设事业的发展日新月异，在政府出台的相关法规的指导和指引下我国建筑行业初步形成了工程承包，施工承包，专业分包和劳务三个层次相互结合相互协调发展的格局。国家宏观调控使得房地产业有所降温，给建筑业发展带来一定的影响，“十一五”明确规定加强基础设施建设，加之“新农村”建设也在积极地进行中，我国未来的建筑业将有一个广泛的市场，并且会带动与建筑行业相关的其它许多配套行业的发展。但事实上在建筑行业发展的同时也伴随着许多问题，这些问题导致了建筑行业总体经济效益不高、国际市场占有份额地、工程建设过程中资源巨大浪费和环境的污染，要使建筑行业持续朝着科学高效的方向发展必须要解决这些问题。单层工业厂房，本着其造价低，污染小，易于施工，用途广泛，很受欢迎。随着祖国的经济发展，建筑物的增多，会有越来越多的工厂，单层工业厂房有着很大的市场。黄淮学院本科毕业设计第3页1单层工业房设计任务书1.1设计题目河南省驻马店市平舆县中南纸业加工车间施工图设计1.2设计依据（1）拟建地点：驻马店市平舆县，抗震设防烈度为6度。（2）工程名称：驻马店市平舆县中南纸业加工车间。（3）工程说明：①建筑平、剖面图自己设计。②结构形式为单层单跨装配式钢筋混凝土结构，围护墙采用240mm双面清水墙。③起重设备：中级制300/50KN及150/30KN桥式吊车各一台，跨度LK=16.5m,轨顶标高:9.0m。④屋面防水做法:二毡三油防水层上铺绿豆沙(0.35KN/㎡),水泥砂浆找平层15厚(0.3KN/㎡),加气混凝土保温层100厚(0.60KN/㎡),冷底子油一道、热沥青二道（0.05KN/㎡）,水泥砂浆找平层15厚(0.3KN/㎡)。（4）自然条件:基本风压0W=0.40KN/㎡,风压高度系数按B类地面取,基本雪压0S=0.45KN/㎡。（5）地质条件:地表以下0.8m为杂填土,其下粘性土,地基承载力标准值kf=230KN/㎡,土质均匀,地下水位在天然地表下2.8m,且无侵蚀性(取0=16KN/m3,d=1.6)。（6）材料:柱,混凝土C30,纵向钢筋HRB335,箍筋HPB235;基础,混凝土C25,钢筋HPB235。1.3建筑设计文件要求内容如下:（1）简要说明:包括方案特点、总建筑面积、总使用面积、平面系数=使用面积/建筑面积、内外装修（部分）及需要说明的构造作法、门窗及所选标准图代号。（2）平面图1:100（3）剖面图1:100（4）立面图(任选两个)1:100，门窗洞口及其组合等线条,两端及分段轴线号、室外地坪、屋顶及雨蓬、洞口标高、粉刷及其构件的标高和尺寸。（5）图面要求：用绘图纸或描图纸（铅笔或墨线）、线型分明、材料符号准确、布图均匀、字迹工整、图面干净、图标另规定。黄淮学院本科毕业设计第4页1.4结构设计要求如下（1）选用构件（屋面板、吊车梁、基础梁、支撑等）；（2）确定柱几何尺寸（上下柱高度及界面尺寸）、荷载计算、排架内力计算、内力组合；（3）柱、牛腿的配筋计算、基础设计；（4）完成施工图，包括：柱、基础、基础梁布置图；基础详图、吊车梁、柱间支撑布置图；屋盖结构布置图；柱的摸板图及配筋图；设计说明。（5）300/50KN桥式吊车基本参数：最大轮压maxP=270KN，最小轮压minP=50KN，卷扬机小车重g=118KN,轮距K=4600mm，桥宽B=6150mm;150/30KN桥式吊车基本参数：最大轮压Pmax=165KN，最小轮压Pmin=35KN，卷扬机小车g=74KN，轮距K=4400mm,桥宽B=5650mm.（6）结构设计计算书重点内容包括：结构方案选择；结构计算基本资料；计算简图；计算方法及名称；内力分析及组合，截面设计，标准构件选择等。（7）图示要清晰准确，字迹工整，计算正确，条理清楚。（8）标准图：《钢筋混凝土基础梁G320》、《钢筋混凝土吊车梁CG426（二）》、《预应力钢筋混凝土屋面板G410（一）、（二）、（三）》。1.5主要结构构件选型（1）屋面板：荷载（KN/㎡）①二毡三油防水层：0.35水泥砂浆找平层15厚:0.015×20=0.30KN/㎡；②加气混凝土保温层100厚:0.1×6=0.6KN/㎡；③冷底子油一道、热沥青二道：0.05KN/㎡；④水泥砂浆找平层15厚:0.015×20=0.30KN/㎡；⑤Gq=1.60KN/㎡施工荷载(大于雪载):Qq=0.5KN/㎡q=1.2Gq+1.4Qq=2.62KN/㎡；⑥查G410选用屋面板:YWB-2IV(允许...
