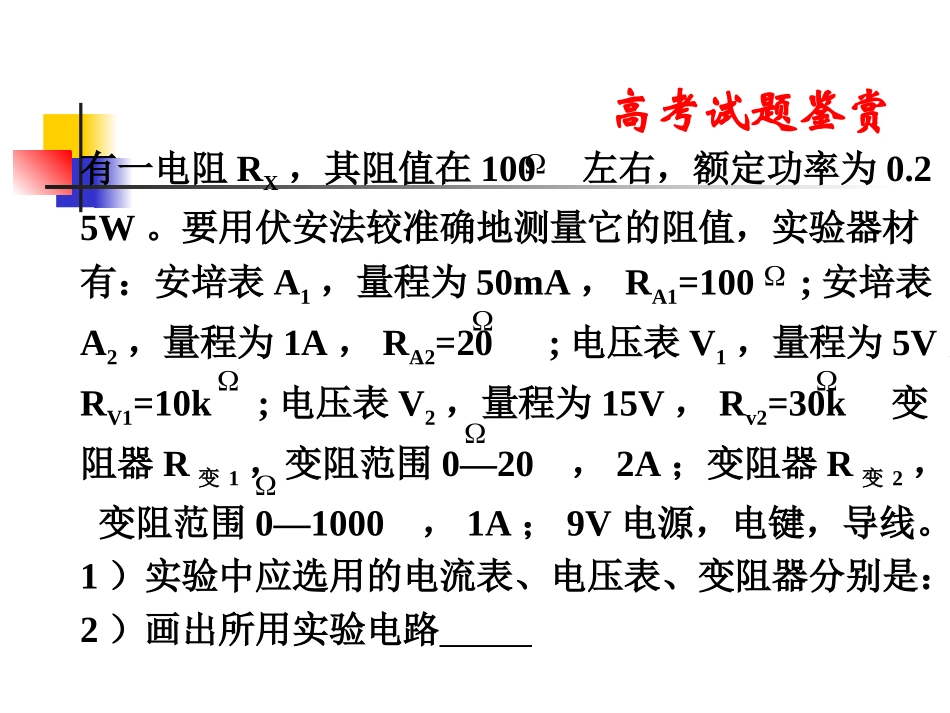

高考试题鉴赏有一电阻RX,其阻值在100左右,额定功率为0.25W。要用伏安法较准确地测量它的阻值,实验器材有:安培表A1,量程为50mA,RA1=100;安培表A2,量程为1A,RA2=20;电压表V1,量程为5V,RV1=10k;电压表V2,量程为15V,Rv2=30k变阻器R变1,变阻范围0—20,2A;变阻器R变2,变阻范围0—1000,1A;9V电源,电键,导线。1)实验中应选用的电流表、电压表、变阻器分别是:2)画出所用实验电路电学实验中仪表的选择及电路连接电学实验中仪表的选择—、电学实验的原则:1、安全:实验时,必须保证实验电路各个电学器件的安全(包括电流表、电压表、被测用电器、电源等)2、可行:所选择的仪器能使实验正常进行,误差小,指针要过满刻度的1/2.3、方便:所选择的仪器在调节时比较容易控制被测量的物理量的变化,即是要被测量的物理量的变化比较平缓。二、选择内容:1、滑动变阻器的选择(一)量程的选择:在满足实验要求的条件下,要选用阻值比较小的变阻器,因为阻值越小,电阻的变化越平缓,不致使测量电路中的电流或电压变化非常突然,调节方便。(二)在电路中连接方式的选择:滑动变阻器在电路中的连接方式包括分压和限流。注:实验要求R滑>>R,则必须选用阻值大的滑动变阻器(1)、限流式连接1)一般情况或者没有特别说明的情况下,由于限流电路能耗较小,结构连接简单,应优先考虑限流连接方式2)R变>RX或R变≈RX,要选用限流连接方式3)闭合开关S前P在b端RXSPabR变(2)分压式连接1)R变
