凸透镜成像的规律VIP免费

凸透镜成像的规律_第1页
1/17
凸透镜成像的规律_第2页
2/17
凸透镜成像的规律_第3页
3/17

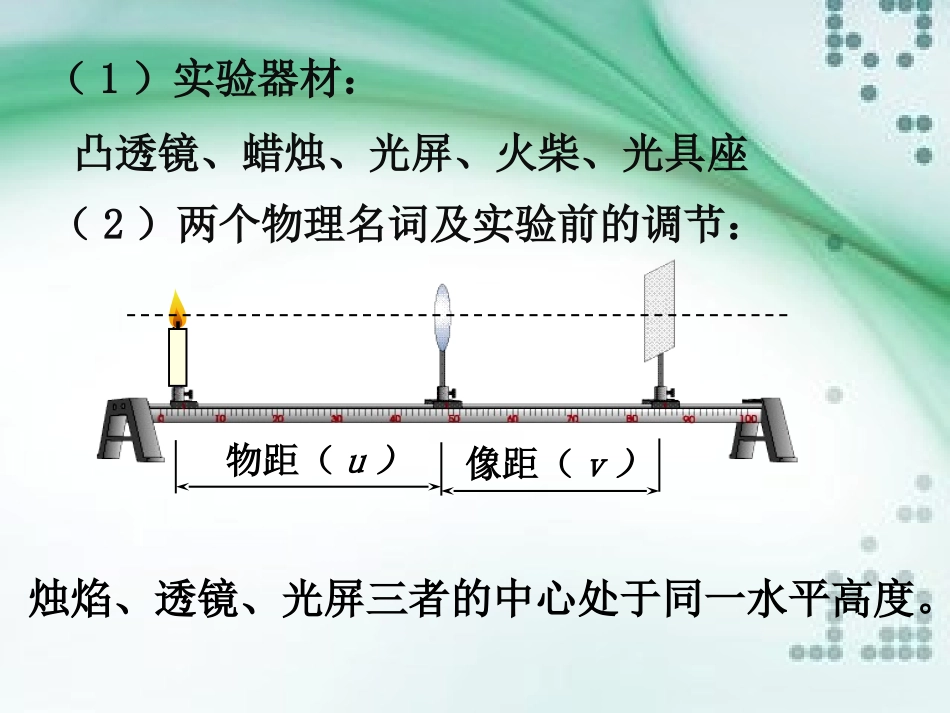

探究凸透镜成像的规律1.探究问题:像的虚、实,大、小,正、倒跟物距有什么关系呢?2.实验方案:fFO凸透镜光屏(1)实验器材:凸透镜、蜡烛、光屏、火柴、光具座(2)两个物理名词及实验前的调节:烛焰、透镜、光屏三者的中心处于同一水平高度。物距(u)像距(v)3.进行实验与收集证据(1)实验步骤①组装实验装置,将烛焰中心、凸透镜中心和光屏中心调整到同一高度。(目的是使像成在光屏中央)②将凸透镜固定在光具座中间某刻度处,把蜡烛放在较远处,使物距u>2f,调整光屏到凸透镜的距离,使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。③把蜡烛向凸透镜移近,改变物距u,仍使u>2f,仿照步骤②再做2次实验,分别观察实像的大小和正倒。记录物距u和像距v。④把蜡烛向凸透镜移近,改变物距u,使f<u<2f,调整光屏到凸透镜的距离,使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。⑤把蜡烛向凸透镜移近,改变物距u,使f<u<2f,仿照步骤④再做2次试验,分别观察实像的大小和正倒。记录物距u和像距v。⑥把蜡烛向凸透镜移近,改变物距u,使u<f,在光屏上不能得到蜡烛的像,此时成虚像,应从光屏这侧向透镜里观察蜡烛的像,观察虚像的大小和正倒。(2)探究实验记录表凸透镜焦距f=cm物距与焦距的关系物距u/cm像的性质像距v/cm虚实大小正倒……4.分析与论证分析表中的记录,找出凸透镜成像的规律。(1)像的虚实:凸透镜在什么条件下成实像?在什么条件下成虚像?u>f时成实像,u<f时成虚像。(一倍焦距点分虚实)(2)像的大小:凸透镜在什么条件下成缩小的实像?在什么条件下成放大的实像?有没有缩小的虚像?u>v时,得到缩小实像;u<v时,得到放大实像。思考:难道实像只有放大和缩小两种情况?当u=v=2f时成等大的实像。二倍焦距点分大小。(没有缩小的虚像)(3)像的正倒:凸透镜在什么条件下成正立的像?在什么条件下成倒立的像?u>f时成实像,是倒立的;u<f时成虚像,是正立的。物距连续变化时像的大小及像距的变化。当物距“很远”时,相距近似等于焦距。重要应用:远物成像粗测焦距。“傻瓜相机”成像原理。生活中的应用1.照相机是根据什么原理工作的?照相机是根据物体距凸透镜大于2倍焦距的原理制成的。2.幻灯机是根据什么原理工作的?幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的。照相机:利用凸透镜能成______、______、______。倒立实像缩小投影仪:利用凸透镜能成______、______、______。倒立实像放大放大镜:利用凸透镜能成_____、_____、_____。正立虚像放大D1.一个焦距是10cm的凸透镜,当物体从离透镜20cm处逐渐移向30cm处的过程中()A.像逐渐变大,像距逐渐变小B.像逐渐变小,像距逐渐变大C.像逐渐变大,像距逐渐变大D.像逐渐变小,像距逐渐变小AC2.在做凸透镜成像的实验时,若光屏上得到一个倒立、缩小的实像,测得物体到透镜的距离为10cm,则该凸透镜的焦距有可能为()A.3cmB.5cmC.7cmD.14cm3.实像与虚像下列说法正确的是()A.实像和虚像都是实际光线会聚而成的B.实像是实际光线会聚的,人眼能看到,虚像没有光线形成是人的幻觉C.实像可以用光屏接收到,而虚像不能用光屏接收到D.实像和虚像都可以用不透明的挡光板把他们挡住

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

凸透镜成像的规律
