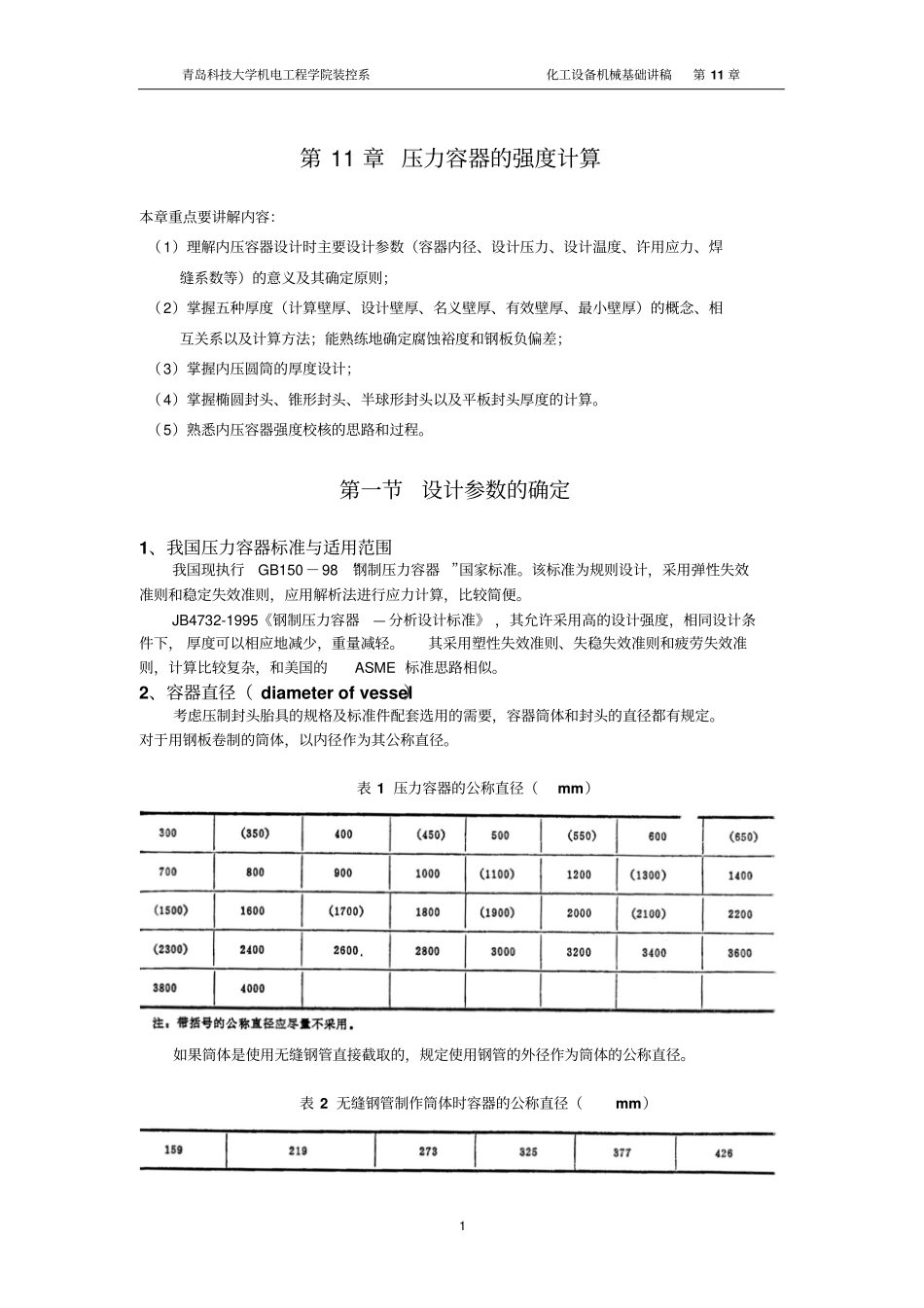

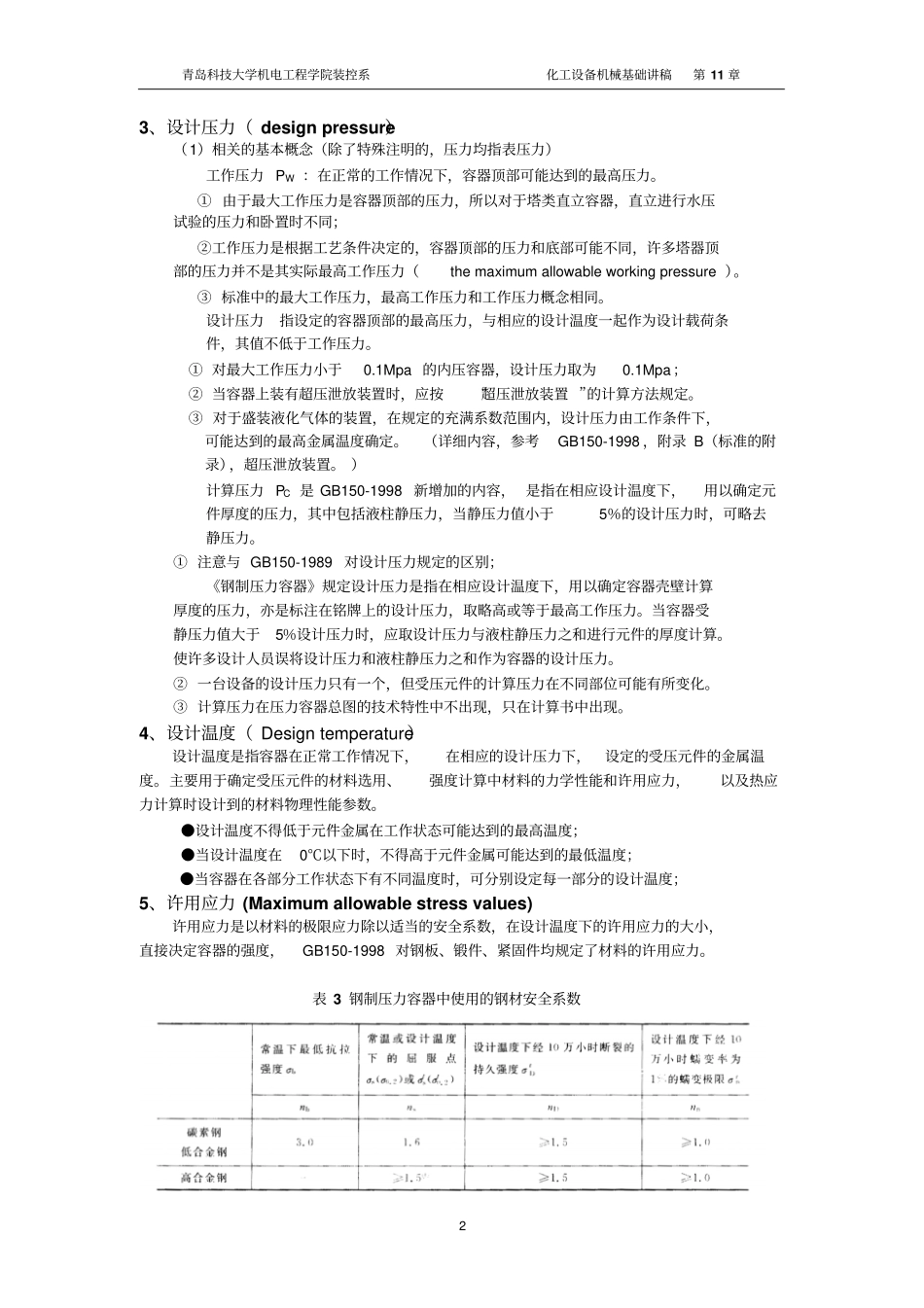

青岛科技大学机电工程学院装控系化工设备机械基础讲稿第11章1第11章压力容器的强度计算本章重点要讲解内容：（1）理解内压容器设计时主要设计参数（容器内径、设计压力、设计温度、许用应力、焊缝系数等）的意义及其确定原则；（2）掌握五种厚度（计算壁厚、设计壁厚、名义壁厚、有效壁厚、最小壁厚）的概念、相互关系以及计算方法；能熟练地确定腐蚀裕度和钢板负偏差；（3）掌握内压圆筒的厚度设计；（4）掌握椭圆封头、锥形封头、半球形封头以及平板封头厚度的计算。（5）熟悉内压容器强度校核的思路和过程。第一节设计参数的确定1、我国压力容器标准与适用范围我国现执行GB150－98“钢制压力容器”国家标准。该标准为规则设计，采用弹性失效准则和稳定失效准则，应用解析法进行应力计算，比较简便。JB4732-1995《钢制压力容器—分析设计标准》，其允许采用高的设计强度，相同设计条件下，厚度可以相应地减少，重量减轻。其采用塑性失效准则、失稳失效准则和疲劳失效准则，计算比较复杂，和美国的ASME标准思路相似。2、容器直径（diameterofvessel）考虑压制封头胎具的规格及标准件配套选用的需要，容器筒体和封头的直径都有规定。对于用钢板卷制的筒体，以内径作为其公称直径。表1压力容器的公称直径（mm）如果筒体是使用无缝钢管直接截取的，规定使用钢管的外径作为筒体的公称直径。表2无缝钢管制作筒体时容器的公称直径（mm）青岛科技大学机电工程学院装控系化工设备机械基础讲稿第11章23、设计压力（designpressure）（1）相关的基本概念（除了特殊注明的，压力均指表压力）工作压力PW：在正常的工作情况下，容器顶部可能达到的最高压力。①由于最大工作压力是容器顶部的压力，所以对于塔类直立容器，直立进行水压试验的压力和卧置时不同；②工作压力是根据工艺条件决定的，容器顶部的压力和底部可能不同，许多塔器顶部的压力并不是其实际最高工作压力（themaximumallowableworkingpressure）。③标准中的最大工作压力，最高工作压力和工作压力概念相同。设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。①对最大工作压力小于0.1Mpa的内压容器，设计压力取为0.1Mpa；②当容器上装有超压泄放装置时，应按“超压泄放装置”的计算方法规定。③对于盛装液化气体的装置，在规定的充满系数范围内，设计压力由工作条件下，可能达到的最高金属温度确定。（详细内容，参考GB150-1998，附录B（标准的附录），超压泄放装置。）计算压力PC是GB150-1998新增加的内容，是指在相应设计温度下，用以确定元件厚度的压力，其中包括液柱静压力，当静压力值小于5％的设计压力时，可略去静压力。①注意与GB150-1989对设计压力规定的区别；《钢制压力容器》规定设计压力是指在相应设计温度下，用以确定容器壳壁计算厚度的压力，亦是标注在铭牌上的设计压力，取略高或等于最高工作压力。当容器受静压力值大于5％设计压力时，应取设计压力与液柱静压力之和进行元件的厚度计算。使许多设计人员误将设计压力和液柱静压力之和作为容器的设计压力。②一台设备的设计压力只有一个，但受压元件的计算压力在不同部位可能有所变化。③计算压力在压力容器总图的技术特性中不出现，只在计算书中出现。4、设计温度（Designtemperature）设计温度是指容器在正常工作情况下，在相应的设计压力下，设定的受压元件的金属温度。主要用于确定受压元件的材料选用、强度计算中材料的力学性能和许用应力，以及热应力计算时设计到的材料物理性能参数。●设计温度不得低于元件金属在工作状态可能达到的最高温度；●当设计温度在0℃以下时，不得高于元件金属可能达到的最低温度；●当容器在各部分工作状态下有不同温度时，可分别设定每一部分的设计温度；5、许用应力(Maximumallowablestressvalues)许用应力是以材料的极限应力除以适当的安全系数，在设计温度下的许用应力的大小，直接决定容器的强度，GB150-1998对钢板、锻件、紧固件均规定了材料的许用应力。表3钢制压力容器中使用的钢材安全系数青岛科技大学机电工程学院装控系化工设备机械基础讲稿第11章36、焊接接头系...
