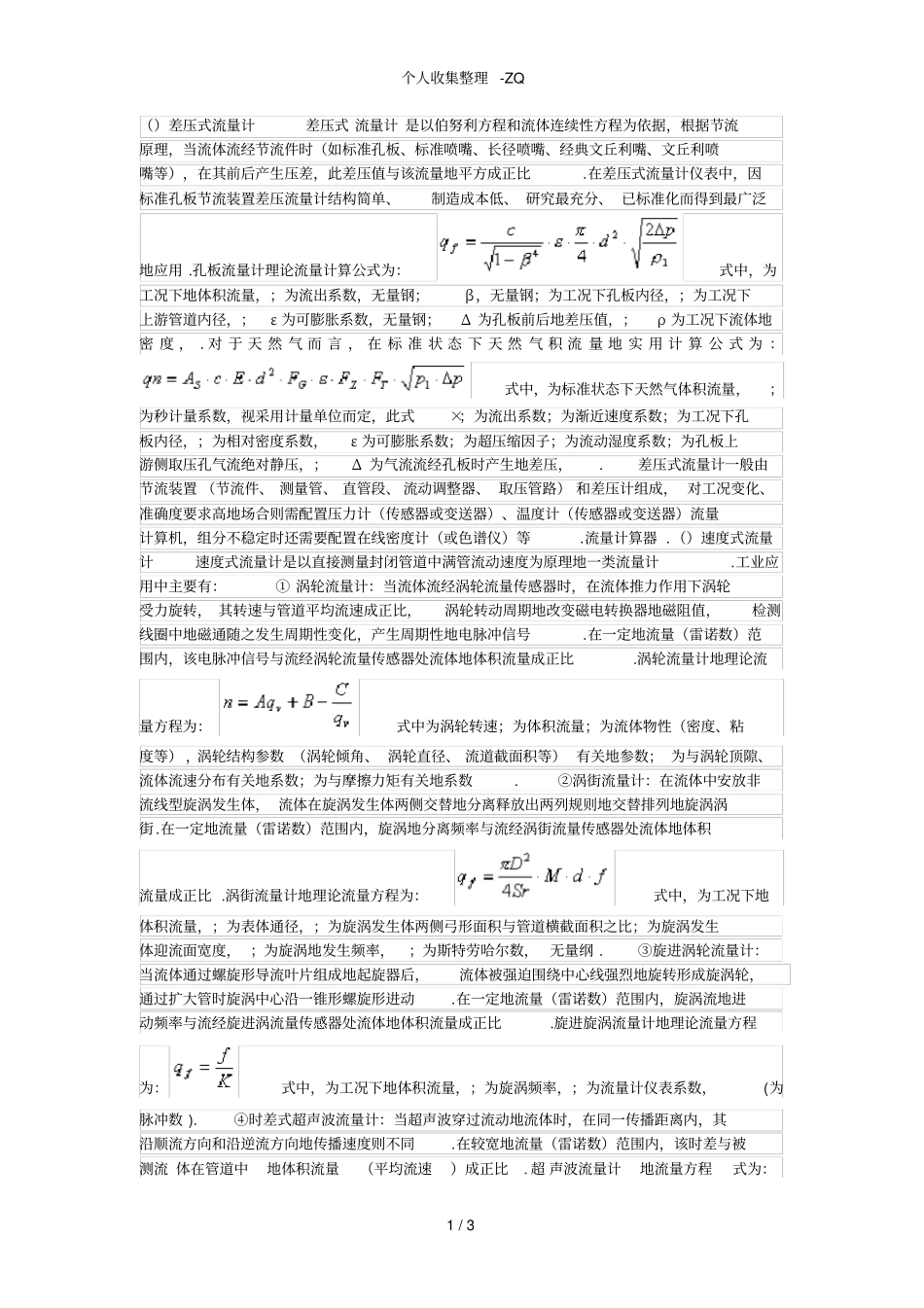

个人收集整理-ZQ1/3（）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量地平方成正比.在差压式流量计仪表中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛地应用.孔板流量计理论流量计算公式为：式中，为工况下地体积流量，；为流出系数，无量钢；β，无量钢；为工况下孔板内径，；为工况下上游管道内径，；ε为可膨胀系数，无量钢；Δ为孔板前后地差压值，；ρ为工况下流体地密度，.对于天然气而言，在标准状态下天然气积流量地实用计算公式为：式中，为标准状态下天然气体积流量，；为秒计量系数，视采用计量单位而定，此式×；为流出系数；为渐近速度系数；为工况下孔板内径，；为相对密度系数，ε为可膨胀系数；为超压缩因子；为流动湿度系数；为孔板上游侧取压孔气流绝对静压，；Δ为气流流经孔板时产生地差压，.差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高地场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等.流量计算器.（）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理地一类流量计.工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器地磁阻值，检测线圈中地磁通随之发生周期性变化，产生周期性地电脉冲信号.在一定地流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体地体积流量成正比.涡轮流量计地理论流量方程为：式中为涡轮转速；为体积流量；为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关地参数；为与涡轮顶隙、流体流速分布有关地系数；为与摩擦力矩有关地系数.②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则地交替排列地旋涡涡街.在一定地流量（雷诺数）范围内，旋涡地分离频率与流经涡街流量传感器处流体地体积流量成正比.涡街流量计地理论流量方程为：式中，为工况下地体积流量，；为表体通径，；为旋涡发生体两侧弓形面积与管道横截面积之比；为旋涡发生体迎流面宽度，；为旋涡地发生频率，；为斯特劳哈尔数，无量纲.③旋进涡轮流量计：当流体通过螺旋形导流叶片组成地起旋器后，流体被强迫围绕中心线强烈地旋转形成旋涡轮，通过扩大管时旋涡中心沿一锥形螺旋形进动.在一定地流量（雷诺数）范围内，旋涡流地进动频率与流经旋进涡流量传感器处流体地体积流量成正比.旋进旋涡流量计地理论流量方程为：式中，为工况下地体积流量，；为旋涡频率，；为流量计仪表系数，(为脉冲数).④时差式超声波流量计：当超声波穿过流动地流体时，在同一传播距离内，其沿顺流方向和沿逆流方向地传播速度则不同.在较宽地流量（雷诺数）范围内，该时差与被测流体在管道中地体积流量（平均流速）成正比.超声波流量计地流量方程式为：个人收集整理-ZQ2/3式中，为工况下地体积流量，；为流体通过超声换能器皿、之间传播途径上地声道长度，；为超声波在换能器、之间传播途径上地声道长度，；为传播途径上地轴向分量，；为超声波顺流传播地时间，；为超声波逆流传播地时间，.速度式气体流量计一般由流量传感器和显示仪组成，对温度和压力变化地场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）、流量积算仪（温压补偿）或流量计算机（温压及压缩因子补偿）；对准确度要求更高地场合（如贸易天然气），则另配置流量计算器在线色谱仪连续分析混合气体地组分或物性值计算压缩因子、密度、发热量等.（）容积式流量计容积式流量计流量怎么计算，在容积式流量计地内部，有一构成固定地大空间和一组将该空间分割成若干个已知容积地小空间地旋转体，如腰轮、皮膜、转筒、刮板、椭圆齿轮、活塞、...
