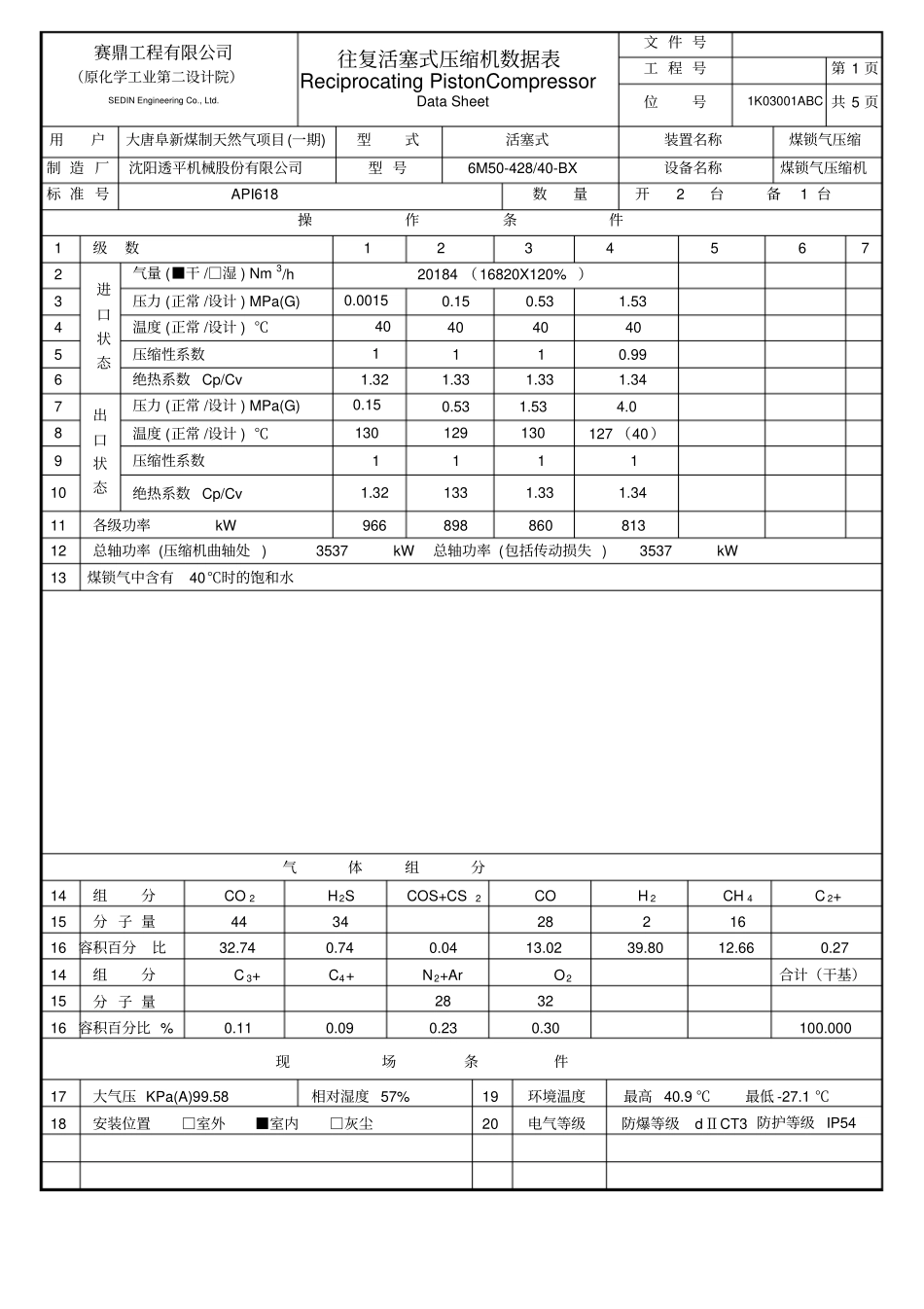

赛鼎工程有限公司（原化学工业第二设计院）SEDINEngineeringCo.,Ltd.往复活塞式压缩机数据表ReciprocatingPistonCompressorDataSheet文件号工程号第1页位号1K03001ABC共5页用户大唐阜新煤制天然气项目(一期)型式活塞式装置名称煤锁气压缩制造厂沈阳透平机械股份有限公司型号6M50-428/40-BX设备名称煤锁气压缩机标准号API618数量开2台备1台操作条件1级数12345672进口状态气量(■干/□湿)Nm3/h20184（16820X120%）3压力(正常/设计)MPa(G)0.00150.150.531.534温度(正常/设计)℃404040405压缩性系数1110.996绝热系数Cp/Cv1.321.331.331.347出口状态压力(正常/设计)MPa(G)0.150.531.534.08温度(正常/设计)℃130129130127（40）9压缩性系数111110绝热系数Cp/Cv1.321331.331.3411各级功率kW96689886081312总轴功率(压缩机曲轴处)3537kW总轴功率(包括传动损失)3537kW13煤锁气中含有40℃时的饱和水气体组分14组分CO2H2SCOS+CS2COH2CH4C2+15分子量44342821616容积百分比32.740.740.0413.0239.8012.660.2714组分C3+C4+N2+ArO2合计（干基）15分子量283216容积百分比%0.110.090.230.30100.000现场条件17大气压KPa(A)99.58相对湿度57%19环境温度最高40.9℃最低-27.1℃18安装位置□室外■室内□灰尘20电气等级防爆等级dⅡCT3防护等级IP54赛鼎工程有限公司（原化学工业第二设计院）SEDINEngineeringCo.,Ltd.往复活塞式压缩机数据表ReciprocatingPistonCompressorDataSheet文件号工程号第2页位号1K03001ABC共5页结构参数21级数123456722各级气缸数/作用形式2/双2/双1/双1/双23缸内径mm118074066042024余隙容积%9.4910.9912.4816.5825气阀数目吸气/排气6/66/66/64/426各列活塞力拉/压t20.4/20.828.9/29.737.6/39.834.3/39.927安全阀整定压力MPa(G)0.250.631.534.428水压试验压力MPa(G)0.3750.9452.2956.629转速333r/min行程360mm36活填塞料杆函填料■有□无冷却■水冷□油冷30平均活塞速度4m/s37氮封■需要□不要31最大允许活塞力50t38氮气流量m3/h压力0.45MPa(G)32活塞杆直径110mm39排放气压常压MPa(G)排至放空总管33气缸润滑■有□无冷却■有□无40传动方式■直联□三角皮带□齿轮箱34中体□开式□闭式□标准型□加长单室型41转向(从驱动端看)■顺时针□逆时针35■长短双室型42盘车装置□无■电动□气动□手动结构材料43级数123456744气缸JT25-47CJT25-47CJT25-47CQT450-1045气缸套46活塞焊接Q345JT25-47CJT25-47CJT25-47C47活塞环4F4F4F4F48支承环4F4F4F4F49活塞杆17-4PH50阀片PEEK51阀座2Cr1352阀弹簧17-7PH53阀限制器2Cr1354曲轴35CrMo55十字头ZG230-45056填料2Cr13/4F57机身HT25058中体HT25059连杆35气量调节60调节范围70-120%662控制方式□气动□电动□液动□自动■手动61调节方法□吸气阀顶开□变余隙容积□吸气阀减荷器■旁路□变速赛鼎工程有限公司（原化学工业第二设计院）SEDINEngineeringCo.,Ltd.往复活塞式压缩机数据表文件号ReciprocatingPistonCompressorDataSheet工程号第3页位号1K03001ABC共5页润滑油系统63机身方法□飞溅■压力73油冷器型式板式材料■不锈钢64润滑循环量300L/min油牌号N15074换热面积m265主油泵型式■齿轮□螺杆型号75油过滤器过滤精度25μm66流量300L/min排压0.4MPa(G)76数量1组滤筒材料67驱动方式■电动机□曲轴77油管路材料过滤前□碳钢■不锈钢68辅助泵型式■齿轮□螺杆型号78过滤后□碳钢■不锈钢69流量300L/min排压0.4MPa(G)79油箱容积m370驱动方式■电动机□曲轴80加热方式■电□蒸汽71注油器注油量g/h油牌号一次充油量kg72驱动方式■电动机□曲轴辅助设备81缓冲器型式圆筒式外型尺寸材料碳钢重量kg82中间冷却器传热面积m2外型尺寸材料碳钢重量kg83分离器型式切向旋风式外型尺寸材料碳钢重量kg84消声器型式外型尺寸材料重量kg85级间管道总长度mm材料重量kg86进口过滤器型式Y外型尺寸材料碳钢重量kg87安全阀型式全启式数量安装位置□最初进口■中间进口■最终出口899091主动电机型式无刷励磁增安型同步电机型号97减速机型式速比92额定功率3850kW转速333r/min98重量kg93防护等级IP54绝缘等级F电10KV99皮带传动皮带规格根数94汽轮机型式型号100大皮带轮外径mm...
