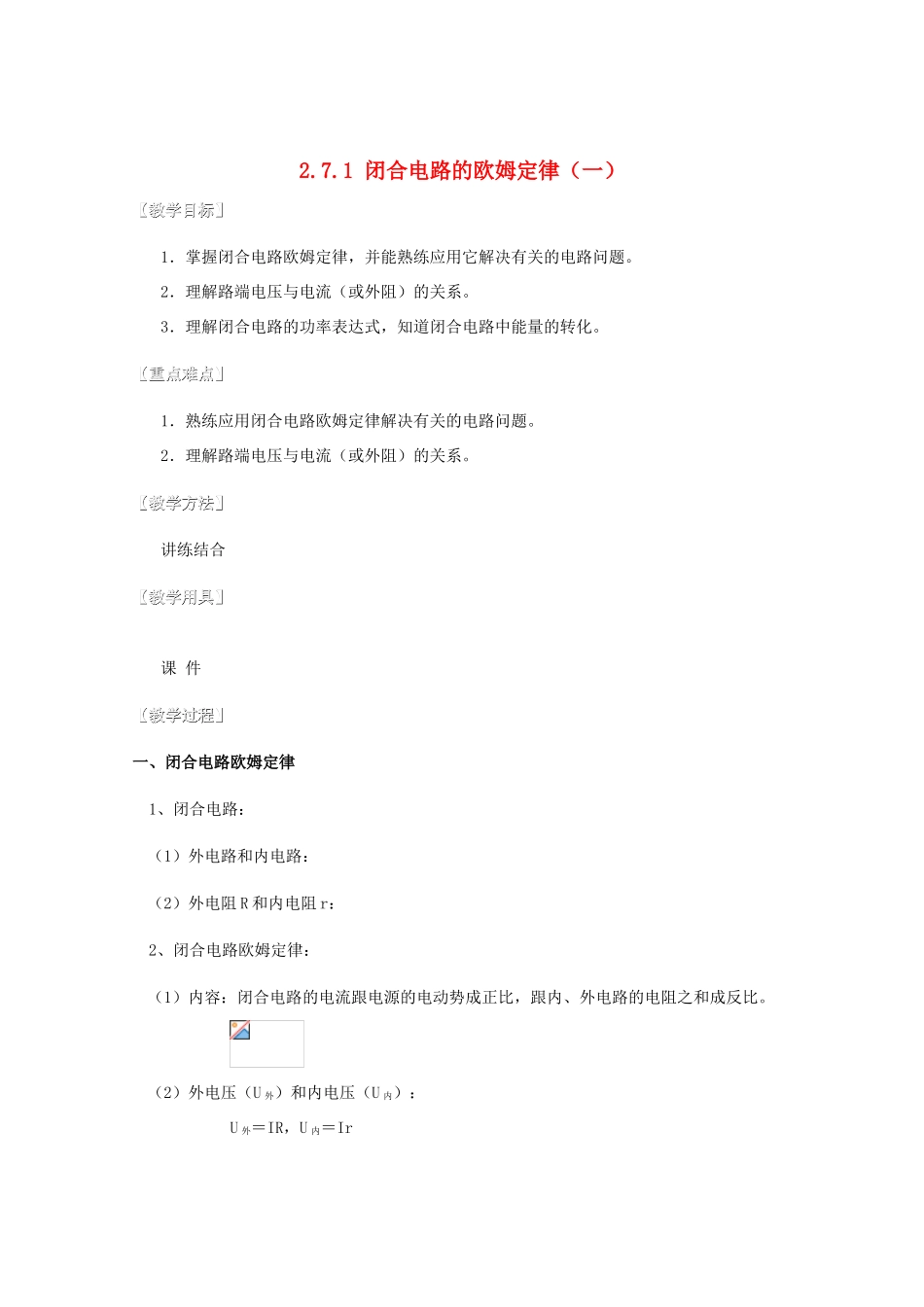

湖北省黄石市高中物理 2.7.1 闭合电路的欧姆定律(一) 教案 选修3-1_第1页
1/3
湖北省黄石市高中物理 2.7.1 闭合电路的欧姆定律(一) 教案 选修3-1_第2页
2/3
湖北省黄石市高中物理 2.7.1 闭合电路的欧姆定律(一) 教案 选修3-1_第3页
3/3
2.7.1闭合电路的欧姆定律(一)【教学目标】【教学目标】1.掌握闭合电路欧姆定律,并能熟练应用它解决有关的电路问题。2.理解路端电压与电流(或外阻)的关系。3.理解闭合电路的功率表达式,知道闭合电路中能量的转化。【重点难点】【重点难点】1.熟练应用闭合电路欧姆定律解决有关的电路问题。2.理解路端电压与电流(或外阻)的关系。【教学方法】【教学方法】讲练结合【教学用具】【教学用具】课件【教学过程】【教学过程】一、闭合电路欧姆定律1、闭合电路:(1)外电路和内电路:(2)外电阻R和内电阻r:2、闭合电路欧姆定律:(1)内容:闭合电路的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。(2)外电压(U外)和内电压(U内):U外=IR,U内=Ir(3)电动势与内、外电压的关系:电动势等于内外电路电动势降落之和:E=U外+U内二、路端电压与负载的关系1、负载:电路中,消耗电能的元件。2、路端电压随外阻变化的规律:(1)外电路开路(断路)时:R→∝,I=0,U端=E★断路时的路端电压等于电源电动势。(用电压表粗测电动势)(2)外电路短路时:R=0,,U端=0★电源内阻r很小,短路电流很大,会烧毁电源,引起火灾。2、电源的外特性曲线:(1)纵轴的截距:E(2)横轴的截距:I短三、闭合电路中的功率1、电源的功率:P总=EI2、电源内阻上的热功率:P热=I2r3、电源的输出功率:P外=U外I=P总-P热【例1】教【课外作业】【课外作业】1、教材:P5——(3)2、学海导航:P2——4【教学后记】【教学后记】
