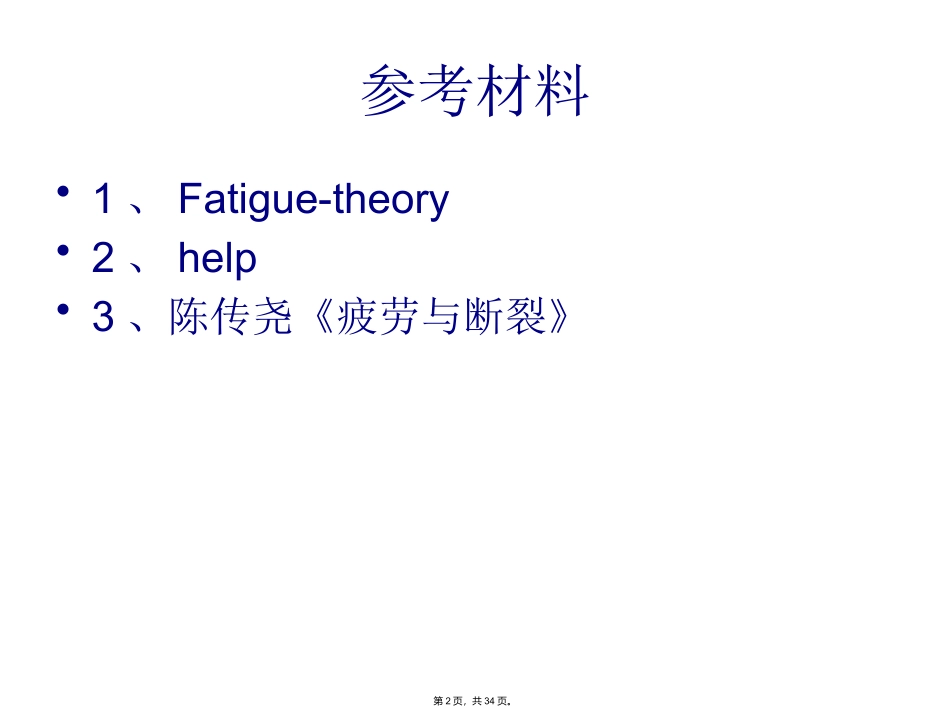

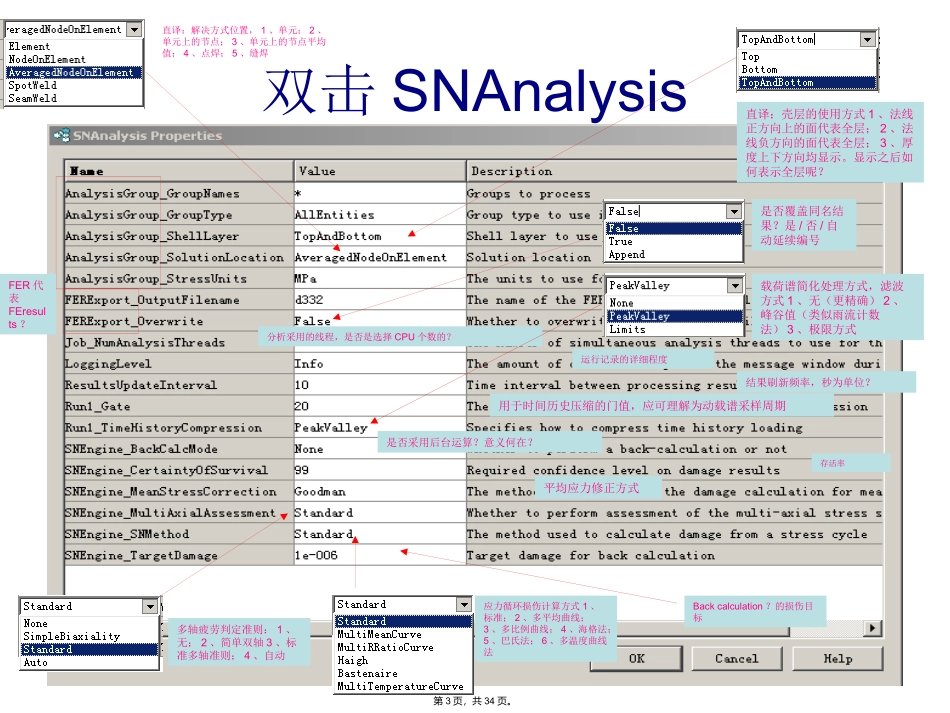

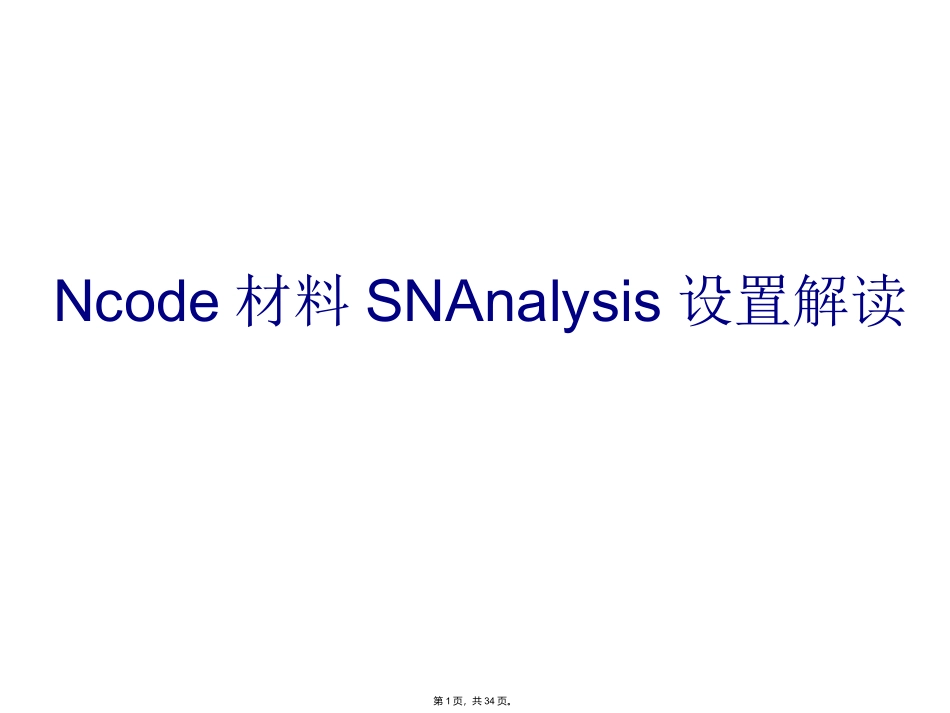

Ncode材料SNAnalysis设置解读第1页，共34页。参考材料•1、Fatigue-theory•2、help•3、陈传尧《疲劳与断裂》第2页，共34页。双击SNAnalysis直译：解决方式位置，1、单元；2、单元上的节点；3、单元上的节点平均值；4、点焊；5、缝焊直译：壳层的使用方式1、法线正方向上的面代表全层；2、法线负方向的面代表全层；3、厚度上下方向均显示。显示之后如何表示全层呢？FER代表FEresults？是否覆盖同名结果？是/否/自动延续编号分析采用的线程，是否是选择CPU个数的？运行记录的详细程度结果刷新频率，秒为单位？用于时间历史压缩的门值，应可理解为动载谱采样周期载荷谱简化处理方式，滤波方式1、无（更精确）2、峰谷值（类似雨流计数法）3、极限方式存活率是否采用后台运算？意义何在？平均应力修正方式多轴疲劳判定准则：1、无；2、简单双轴3、标准多轴准则；4、自动应力循环损伤计算方式1、标准；2、多平均曲线；3、多比例曲线；4、海格法；5、巴氏法；6、多温度曲线法Backcalculation？的损伤目标第3页，共34页。属性默认设置红框中参数需设置，其余选择默认第4页，共34页。右键单击SNAnalysis断开所有本Glyph与其余Glyph的连接编辑材料属性编辑载荷属性高级编辑不解释编辑输出属性使用者自定义设置Glyph权限属性权限SNAnalysis属性，上页已设置对Glyph进行若干设置对Glyph的属性进行若干设置，即设置双击本Glyph可见的选项下面详细解读第5页，共34页。EditmaterialsMapping•进入本设置之前会出现以下提示流程若搭建好则会出现本选项，选择Yse，则先运行一遍Flow之后再进行数据设置因本Glyph你是否需要运行现有的Flow（流程），无论流程是否搭建完善均会出现本选项因此，数据的灵敏性编辑才可以进行变更（performed意译）本处建议选择NO第6页，共34页。EditmaterialsMapping材料数据库（MatDB）以及记忆数据库（MemDB），添加自行定义的材料时建议添加到记忆数据库材料类型标准SN材料标准EN材料DangVan材料SN平均多曲线材料SN多比例多曲线材料SN海格多曲线材料EN平均多曲线材料EN多比例多曲线材料焊点材料韩风材料车身上焊点材料多为融化原钣金材料焊缝材料多为采用无氧铜进行填充第7页，共34页。双击MatDB下的任一材料，其余材料为数值不一样，属性列表均一样的。屈服强度（极限）材料类型，自带数据库的材料类型均为99、100、300，下页详细解释所有编号弹性模量抗拉强度（极限）弹性泊松比弹性泊松比而我们常用的泊松比仅为弹性应力范围截断第一疲劳强度指数应力比R，最小应力/最大应力，R=-1意味等副反向加载疲劳转换点第二疲劳强度指数大于本值，则认为不会破坏平均应力系数第8页，共34页。100、锻造的，加工的，精细的铝99未知是否进行过热处理的铁（钢材）300、钛合金第9页，共34页。SRI1、b1、b2解释斜率OnanS-Ncurve,theStressRangeInterceptisdefinedasthestressrangeatONEcycle（一个循环就坏掉的应力）fortheupper(main)Stress-Lifelineandtypicallyhasvaluesintherange:1000to25000MPa.（通常的值为1000~25000MPa）第10页，共34页。弹性泊松比、塑性泊松比•弹性泊松比为常用的泊松比定义•塑性泊松比为总变形减去弹性变形之后的泊松比•两个泊松比不同，均为常数第11页，共34页。SN材料部分第12页，共34页。材料的SN曲线是否使用抗拉极限修正SN曲线例：本材料SRI1为236.8MPa，UTS为100，不使用UTS修正则SRI1为236.8设置值，使用了UTS修正则变更为200左右。未修正修正设置坐标轴极限值第13页，共34页。SN铝合金材料枚举对比材料1材料2材料3材料4材料5材料6不同材料仅屈服抗拉极限和SRI1不同第14页，共34页。SN钢铁材料枚举对比不同材料仅屈服抗拉极限和SRI1不同材料1材料2材料3材料4材料5材料6第15页，共34页。小结•对于钢铁和铝合金，由于仅有三个参数的设置不同，屈服及抗拉强度可以参考材料库，SRI1参考SN曲线以及NC1、b1、b2得出第16页，共34页。MaterialGroupparameters双击本列任何地方均会弹出相同的对话框缩放系数、1为不缩放材料偏置材料系数表面系数表面处理系数用户表面系数表面处理类型表面粗糙度（微米）表面粗糙系数擦拭研磨、打磨简单机加工类滚压...
