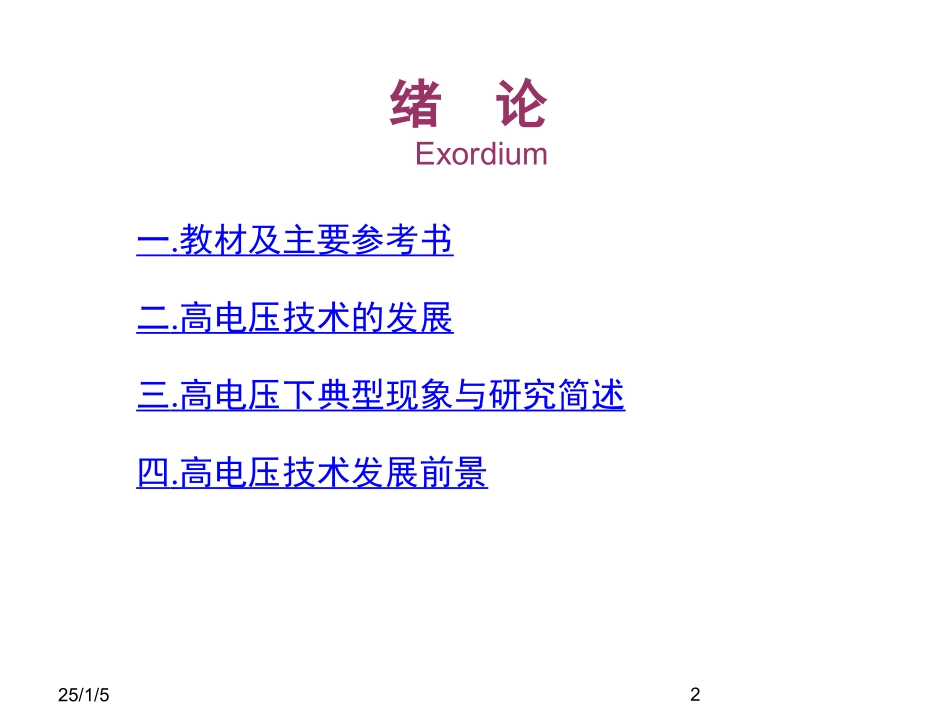

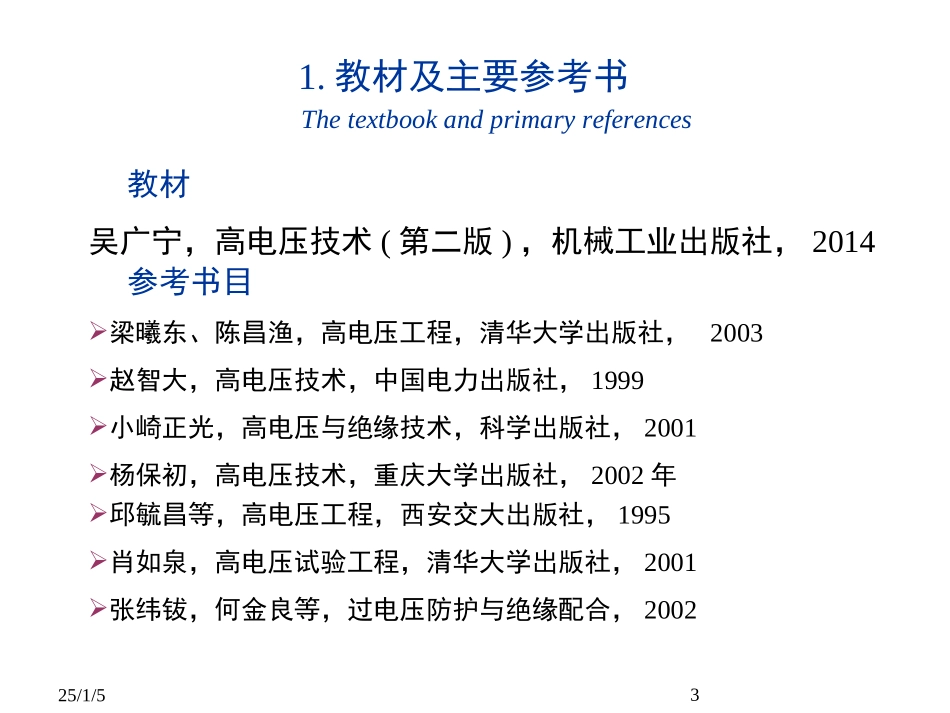

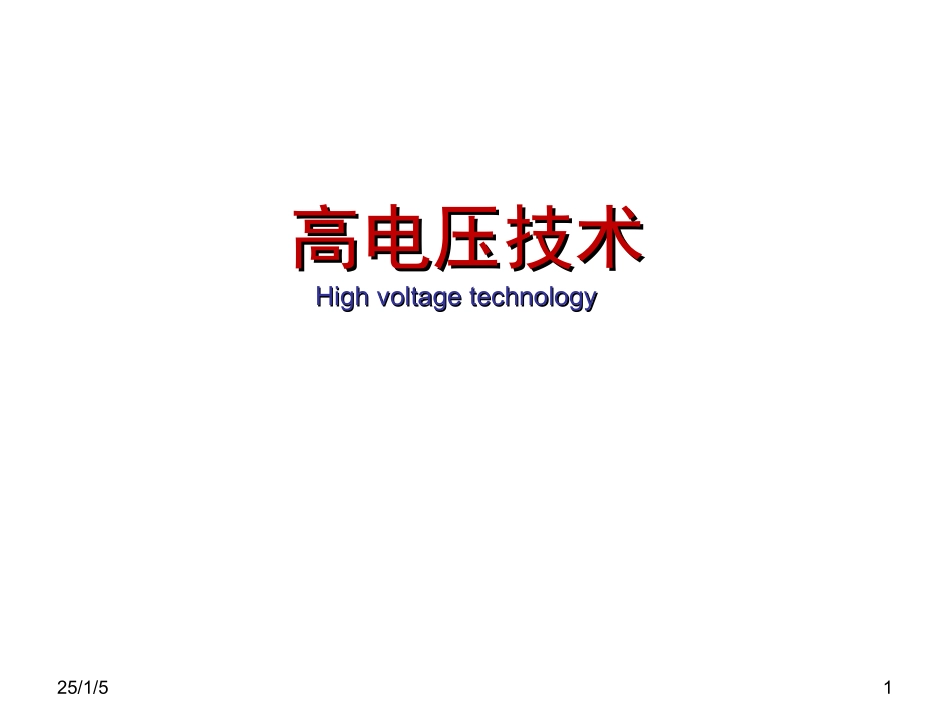

高电压技术高电压技术25/1/51HighvoltagetechnologyHighvoltagetechnology25/1/52一.教材及主要参考书二.高电压技术的发展三.高电压下典型现象与研究简述四.高电压技术发展前景绪论Exordium1.教材及主要参考书Thetextbookandprimaryreferences教材吴广宁，高电压技术(第二版)，机械工业出版社，2014参考书目梁曦东、陈昌渔，高电压工程，清华大学出版社，2003赵智大，高电压技术，中国电力出版社，1999小崎正光，高电压与绝缘技术，科学出版社，2001杨保初，高电压技术，重庆大学出版社，2002年邱毓昌等，高电压工程，西安交大出版社，1995肖如泉，高电压试验工程，清华大学出版社，2001张纬钹，何金良等，过电压防护与绝缘配合，200225/1/5325/1/542.高电压技术的发展2.1高电压技术的出现以及发展通常所说的高电压，一般只是针对某些极端条件下的电磁现象，并没有在电压数值上划分一个确定的界限。自20世纪60年代以来，受到高压(HV)、超高压(EHV)和特高压(UHV)输电技术发展的推动，高电压技术成为了电工学科中十分重要的一支。Keywords：电磁现象-Electromagneticphenomenon.高压-Highvoltage；超高压-Extra-highvoltage；特高压-Ultra-highvoltage；现代社会中，电力工业作为能源工业的主力而受到极大重视，在发达国家的能源消费比例中，电能占一半多。25/1/55电力工业电力机车2.2高电压技术的研究范围：一是如何根据需要人为地获得预期的高电压。Obtaindesiredhighvoltageaccordingtotherequirement.二是如何确定由于随机干扰因素而引起的外部电压的特性及其变化规律，从而采取相应的措施。Determinetheexternalvoltagecharacteristicsanditschangelaws.其中，前者是高电压技术中的核心研究内容。Theformeristhekeyresearchcontents.25/1/56交流：低压35kV以下高压35kV-220kV超高压330kV-1000kV特高压1000kV以上直流：高压直流±600kV及以下特高压直流±600kV以上在高压输电行业中，习惯上将电压等级称：25/1/571890英国最早建成从Deptford到伦敦长达45km的10kV输电线路。1891德国建成一条170km的15kV三相输电线路国际上于20世纪60年代就开始了对特高压输电的研究。在1985年前苏联首先建成了一条长达1228km的交流1150kV输电线路，美、意、日、法、巴西等国家随后也开始了这方面的研究。日本于20世纪90年代也建成了一条长300km的1000kV特高压输电线路。2.3交流输电的发展阶段：25/1/582.4直流输电的发展阶段:1.1954年以前——试验阶段输电电压仅为几十千伏，输送容量小，输送距离短。换流装置采用的都是低技术参数的汞弧阀(mercuryarcvalves)。25/1/59代表工程：1945年德国的爱尔巴—柏林工程1950年前苏联拉希拉—莫斯科工程2.1954年至1972年——发展阶段直流输电设备的制造技术有了很大提高，直流输电开始进入工业实用阶段。代表工程：1954年瑞典—戈特兰岛第一条工业输电线路3.1972年到现在——推广普及阶段晶闸管阀等晶体管在世界范围内的直流输电工程中得到广泛应用。开始大力建设超高压直流输电工程。我国高电压技术的发展和电力工业的发展是紧密联系的。在1949年新中国成立之前，电力工业发展缓慢，输电电压因具体工程不同而不同，没有标准，输电电压等级繁多。直到新中国成立后，才逐渐形成了经济合理的电压等级系列。2.5我国高电压技术的发展ThedevelopmentofhighvoltagetechnologyinChina25/1/510电力的大容量和远距离传输，促使电压等级的不断提高。100年来世界上的输电电压提高了100倍。我国输电电压等级经历了从中压到高压再到超高压的发展阶段，目前我国最高电压等级为1000kV。2.5.1交流输电ACtransmission建国以前，电力工业发展缓慢，输电线路建设迟缓。主要有1908年石龙坝水电站——昆明的22kV线路；1943年泊湖水电站——延边的110kV线路等。25/1/511110kv220kv500kv1000kv我国目前主要交流输电线路已经形成以500kV为骨干输电网架的华中、华东、华北、东北、南方等大区电网。25/1/512建成世界上海拔最高、当时我国运行电压等级最高的750kV西北电网输电工程。我国自主研发、设计和建设的具有自主知识产权的1000kV晋东...
