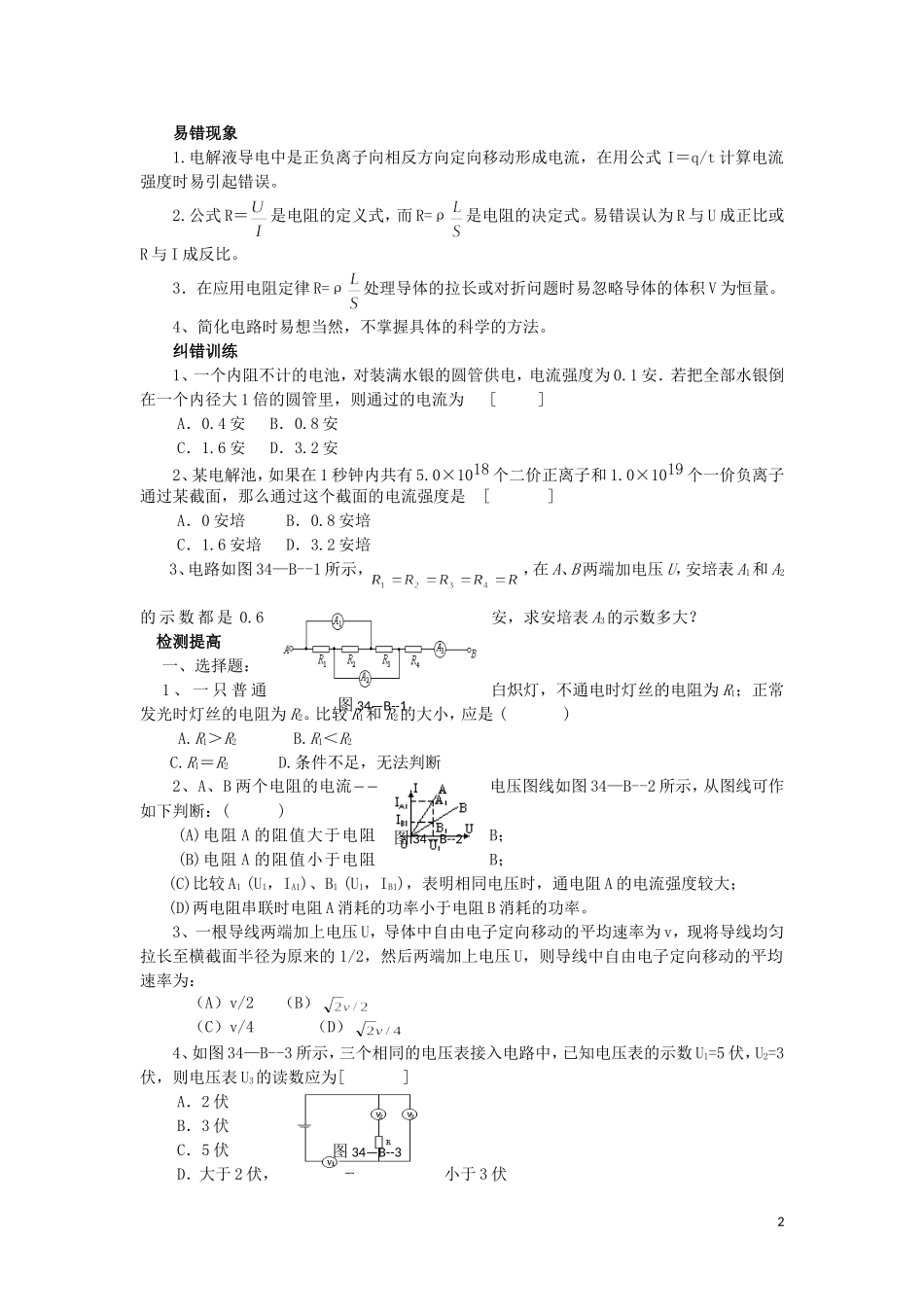

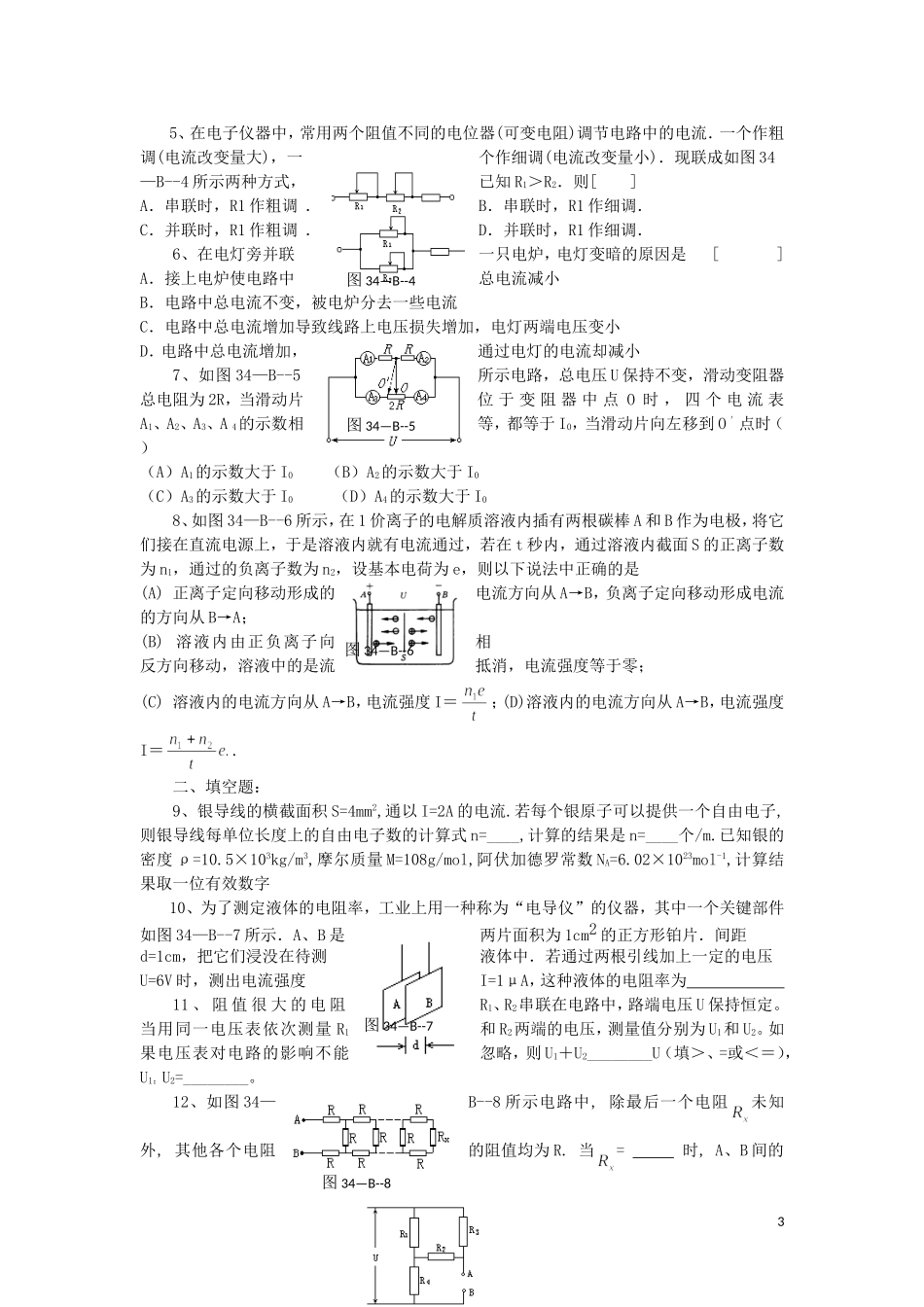

第34课时部分电路的欧姆定律电阻定律串、并联电路（B卷）1易错现象1.电解液导电中是正负离子向相反方向定向移动形成电流，在用公式I＝q/t计算电流强度时易引起错误。2.公式R＝是电阻的定义式，而R=ρ是电阻的决定式。易错误认为R与U成正比或R与I成反比。3．在应用电阻定律R=ρ处理导体的拉长或对折问题时易忽略导体的体积V为恒量。4、简化电路时易想当然，不掌握具体的科学的方法。纠错训练1、一个内阻不计的电池，对装满水银的圆管供电，电流强度为0.1安．若把全部水银倒在一个内径大1倍的圆管里，则通过的电流为[]A．0.4安B．0.8安C．1.6安D．3.2安2、某电解池，如果在1秒钟内共有5.0×1018个二价正离子和1.0×1019个一价负离子通过某截面，那么通过这个截面的电流强度是[]A．0安培B．0.8安培C．1.6安培D．3.2安培3、电路如图34—B--1所示，，在A、B两端加电压U，安培表A1和A2的示数都是0.6安，求安培表A3的示数多大？检测提高一、选择题：1、一只普通白炽灯，不通电时灯丝的电阻为R1；正常发光时灯丝的电阻为R2。比较R1和R2的大小，应是()A.R1＞R2B.R1＜R2C.R1＝R2D.条件不足，无法判断2、A、B两个电阻的电流电压图线如图34—B--2所示，从图线可作如下判断：()(A)电阻A的阻值大于电阻B；(B)电阻A的阻值小于电阻B；(C)比较A1(U1，IA1)、B1(U1，IB1)，表明相同电压时，通电阻A的电流强度较大；(D)两电阻串联时电阻A消耗的功率小于电阻B消耗的功率。3、一根导线两端加上电压U，导体中自由电子定向移动的平均速率为v，现将导线均匀拉长至横截面半径为原来的1/2，然后两端加上电压U，则导线中自由电子定向移动的平均速率为：（A）v/2（B）（C）v/4（D）4、如图34—B--3所示，三个相同的电压表接入电路中，已知电压表的示数U1=5伏，U2=3伏，则电压表U3的读数应为[]A．2伏B．3伏C．5伏D．大于2伏，小于3伏图34—B--3图34—B--1图34—B--225、在电子仪器中，常用两个阻值不同的电位器(可变电阻)调节电路中的电流．一个作粗调(电流改变量大)，一个作细调(电流改变量小)．现联成如图34—B--4所示两种方式，已知R1＞R2．则[]A．串联时，R1作粗调．B．串联时，R1作细调．C．并联时，R1作粗调．D．并联时，R1作细调．6、在电灯旁并联一只电炉，电灯变暗的原因是[]A．接上电炉使电路中总电流减小B．电路中总电流不变，被电炉分去一些电流C．电路中总电流增加导致线路上电压损失增加，电灯两端电压变小D．电路中总电流增加，通过电灯的电流却减小7、如图34—B--5所示电路，总电压U保持不变，滑动变阻器总电阻为2R，当滑动片位于变阻器中点O时，四个电流表A1、A2、A3、A4的示数相等，都等于I0，当滑动片向左移到O′点时（）（A）A1的示数大于I0（B）A2的示数大于I0（C）A3的示数大于I0（D）A4的示数大于I08、如图34—B--6所示，在1价离子的电解质溶液内插有两根碳棒A和B作为电极，将它们接在直流电源上，于是溶液内就有电流通过，若在t秒内，通过溶液内截面S的正离子数为n1，通过的负离子数为n2，设基本电荷为e，则以下说法中正确的是(A)正离子定向移动形成的电流方向从A→B，负离子定向移动形成电流的方向从B→A；(B)溶液内由正负离子向相反方向移动，溶液中的是流抵消，电流强度等于零；(C)溶液内的电流方向从A→B，电流强度I＝；(D)溶液内的电流方向从A→B，电流强度I＝.二、填空题：9、银导线的横截面积S=4mm2,通以I=2A的电流.若每个银原子可以提供一个自由电子,则银导线每单位长度上的自由电子数的计算式n=____,计算的结果是n=____个/m.已知银的密度ρ=10.5×103kg/m3,摩尔质量M=108g/mol,阿伏加德罗常数NA=6.02×1023mol-1,计算结果取一位有效数字10、为了测定液体的电阻率，工业上用一种称为“电导仪”的仪器，其中一个关键部件如图34—B--7所示．A、B是两片面积为1cm2的正方形铂片．间距d=1cm，把它们浸没在待测液体中．若通过两根引线加上一定的电压U=6V时，测出电流强度I=1μA，这种液体的电阻率为11、阻值很大的电阻R1、R2串联在电路中，路端电压U保持恒定。当用同一电压表依次测量R1和R2两端的电压，测量值分别为U1和U2。如果电压表对电路的影响不能忽略，则U1＋U2________U（填...
