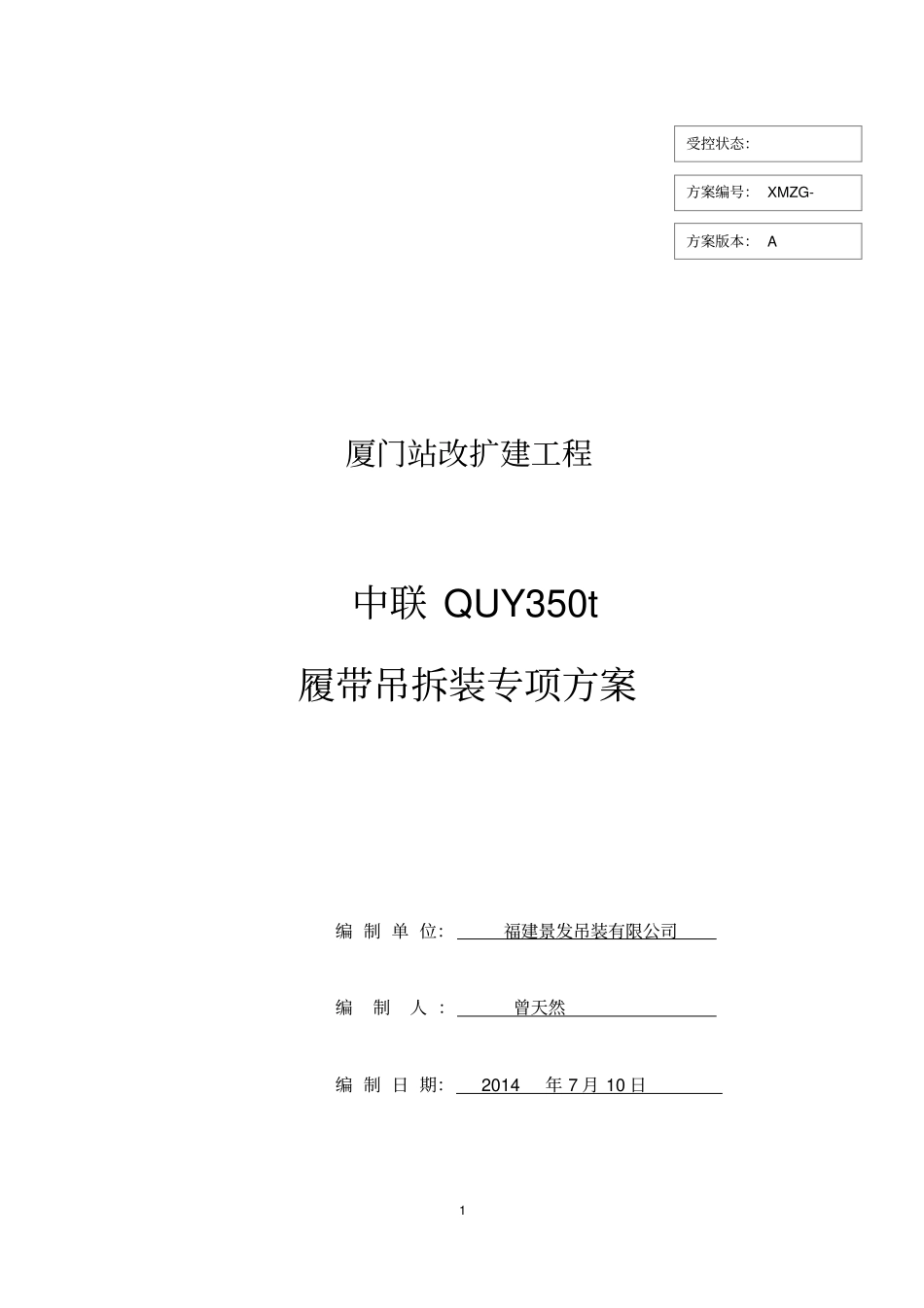

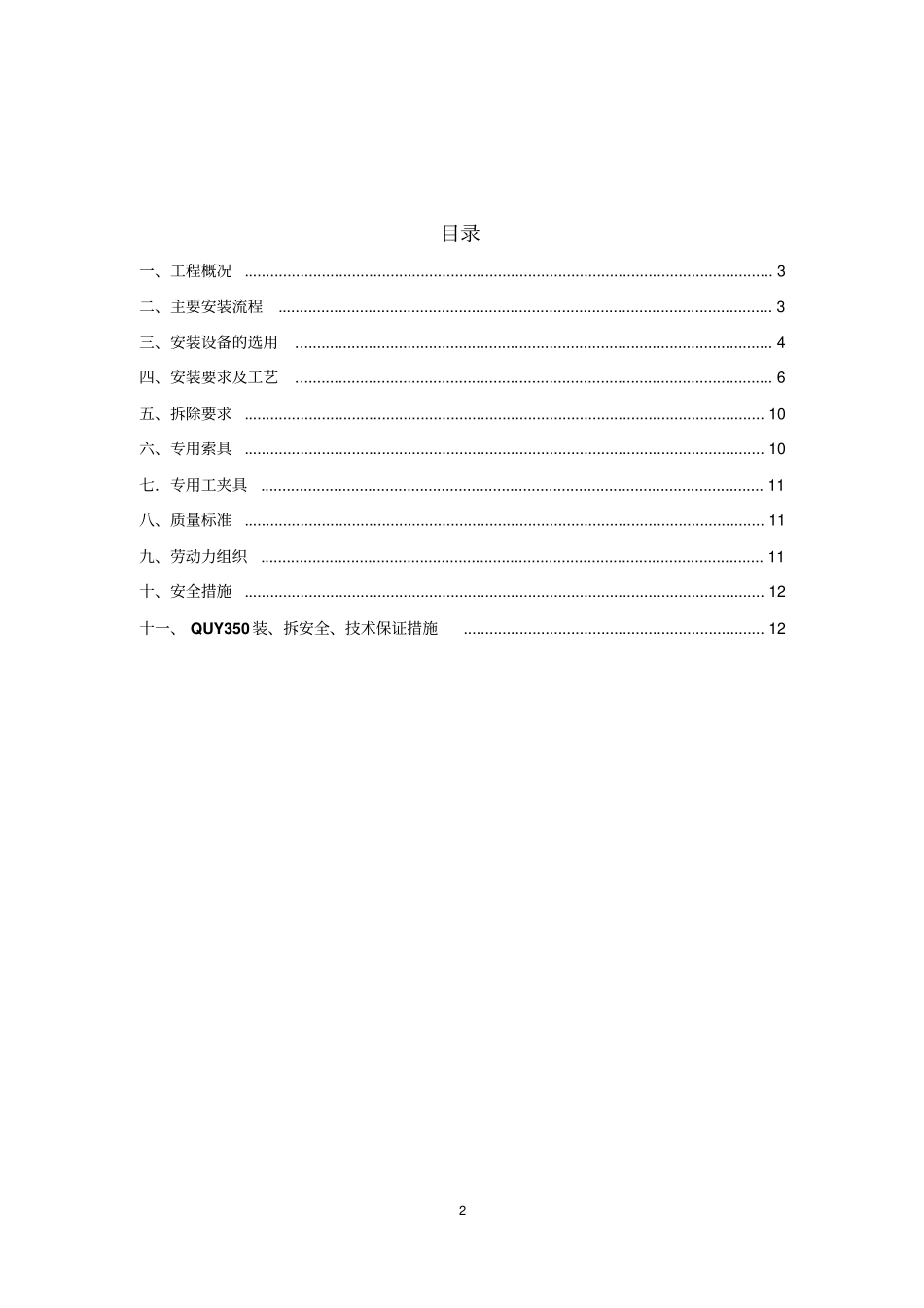

1厦门站改扩建工程中联QUY350t履带吊拆装专项方案编制单位：福建景发吊装有限公司编制人：曾天然编制日期：2014年7月10日方案编号：XMZG-方案版本：A受控状态：2目录一、工程概况...........................................................................................................................3二、主要安装流程...................................................................................................................3三、安装设备的选用...............................................................................................................4四、安装要求及工艺...............................................................................................................6五、拆除要求.........................................................................................................................10六、专用索具.........................................................................................................................10七．专用工夹具.....................................................................................................................11八、质量标准.........................................................................................................................11九、劳动力组织.....................................................................................................................11十、安全措施.........................................................................................................................12十一、QUY350装、拆安全、技术保证措施......................................................................123履带吊拆装专项方案一、工程概况1.厦门站改扩建工程因钢结构吊装需要，在站房北区二阶段施工需布置一台350t（QUY350）履带吊。350t履带吊需完成如下内容：1)二阶段高架区+22.543m标高(H轴)钢柱、夹层梁安装；2)网架高空总装临时支撑安装；3)二阶段高架区域网架滑移+30.17标高(H轴~F轴)高空总拼安装；2.编制依据1）总承包合同及厦门站改扩建工程施工组织设计2)与总承包单位签订的合同3)中联QUY350履带吊使用说明书4）《建筑机械使用安全技术规程》JGJ33-20015）《塔式起重机安全规程》GB5144-20063.本次组装350t履带吊共一次：吊装高架区域+22.543m标高(H轴)钢柱、夹层梁安装以及二阶段高架区域网架滑移+30.17标高(H轴~F轴)高空总拼安装，吊车在北广场拼装区域组装好后开行距J轴北侧8米，吊装区域设置履带吊行走专用通道，地面经硬化坚实平整。最大作业回转半径为34米，额定起重量为40吨。组装工况如下：二、主要安装流程1.S主臂工况安装流程路基箱铺设---安装主机---履带安装---车体压重安装---桅杆安装、门架板起、基础臂安装---配重安装---主臂安装---穿绕变幅钢丝绳---撑杆安装---穿绕主钩钢工况主臂塔臂性能吊钩吊装内容备注塔式48m36mRmax＝34m，Q=40tRmin＝16m，Q=84t50t/2.4tH轴钢柱、夹层梁、网架配重180t4丝绳---安全装置、附件安装---安全检查、起重臂扳起---负荷试验三、安装设备的选用本安装工况的主机已经组装完毕，根据中联QUY350的说明书需安装的最大重量为30t，选用一部70t汽车吊。70t汽车吊工况为：主臂L=18m，R=6m，Q=34.3t，满足组装350t履带吊要求。70t汽车吊起重性能如下：570吨汽车起重机起重性能表以下工况仅供参考，实际请与本公司业务员联系！主臂起重性能表工作半径(m)吊臂长度(支腿全伸)吊臂长度(不伸支腿)12.0m18.0m24.0m30.0m36.0m40.0m44.0m12.0m2.580.045.015.03.080.045.035.015.03.580.045.035.015.04.070.045.035.011.74.562.045.035.027.09.55.056.040.032.027.08.05.550.037.029.227.022.06.86.045.034.327.225.022.05.86.539.431.525.323.222.018.05.07.035.629.123.721.520.318.04.38.027.825.421.018.817.715.712.03.29.52...
