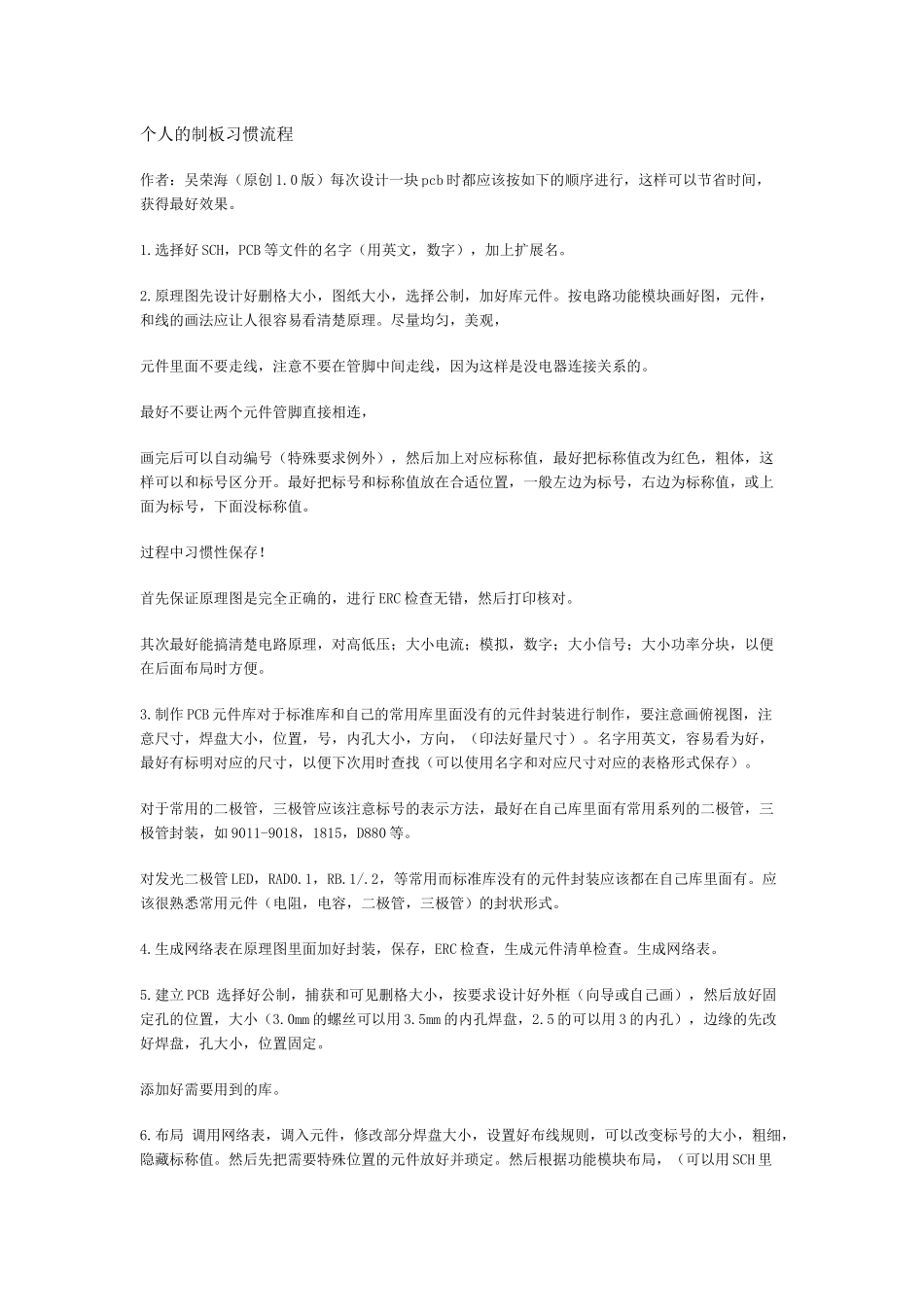

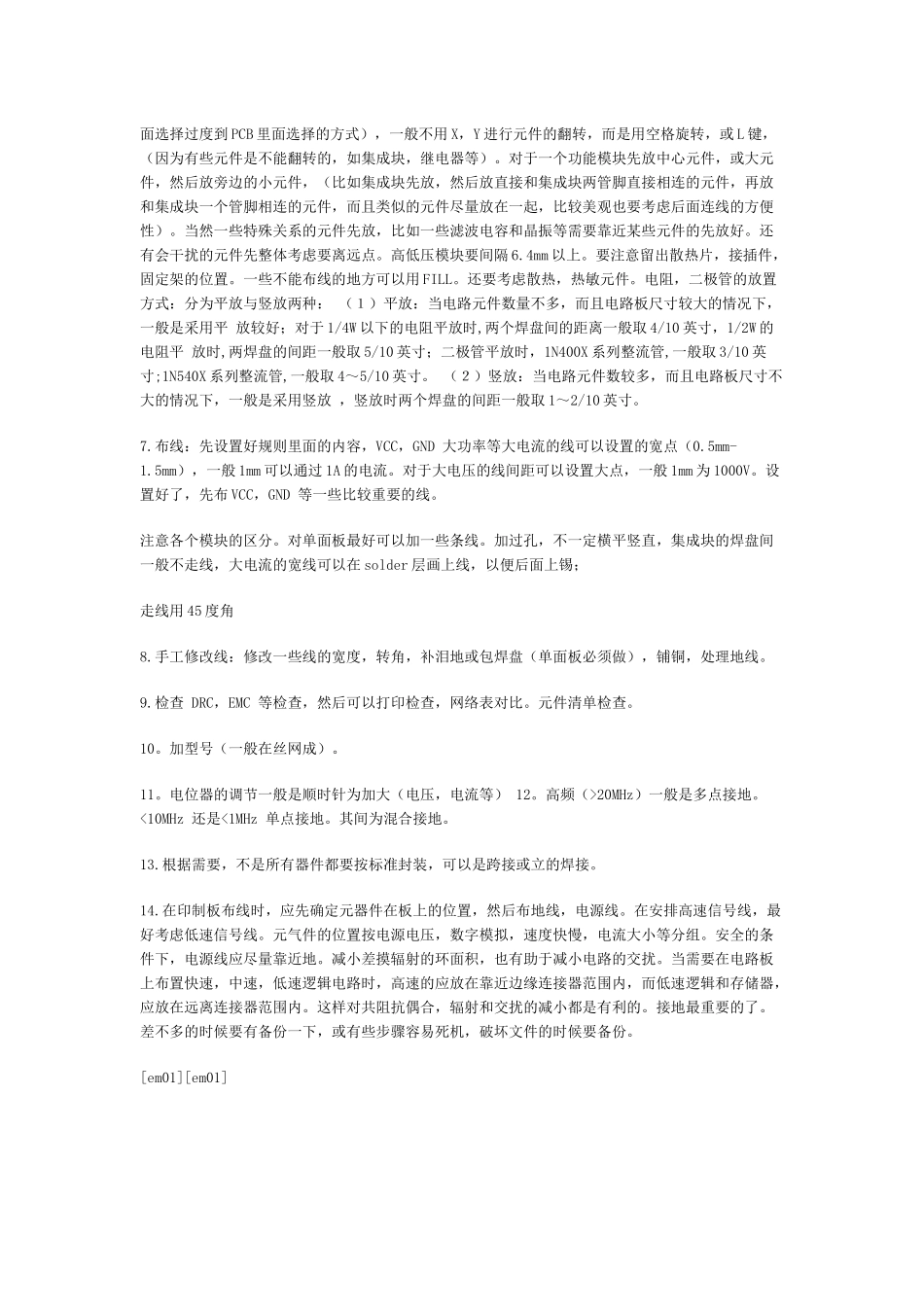

个人的制板习惯流程作者：吴荣海（原创1.0版）每次设计一块pcb时都应该按如下的顺序进行，这样可以节省时间，获得最好效果。1.选择好SCH，PCB等文件的名字（用英文，数字），加上扩展名。2.原理图先设计好删格大小，图纸大小，选择公制，加好库元件。按电路功能模块画好图，元件，和线的画法应让人很容易看清楚原理。尽量均匀，美观，元件里面不要走线，注意不要在管脚中间走线，因为这样是没电器连接关系的。最好不要让两个元件管脚直接相连，画完后可以自动编号（特殊要求例外），然后加上对应标称值，最好把标称值改为红色，粗体，这样可以和标号区分开。最好把标号和标称值放在合适位置，一般左边为标号，右边为标称值，或上面为标号，下面没标称值。过程中习惯性保存！首先保证原理图是完全正确的，进行ERC检查无错，然后打印核对。其次最好能搞清楚电路原理，对高低压；大小电流；模拟，数字；大小信号；大小功率分块，以便在后面布局时方便。3.制作PCB元件库对于标准库和自己的常用库里面没有的元件封装进行制作，要注意画俯视图，注意尺寸，焊盘大小，位置，号，内孔大小，方向，（印法好量尺寸）。名字用英文，容易看为好，最好有标明对应的尺寸，以便下次用时查找（可以使用名字和对应尺寸对应的表格形式保存）。对于常用的二极管，三极管应该注意标号的表示方法，最好在自己库里面有常用系列的二极管，三极管封装，如9011-9018，1815，D880等。对发光二极管LED，RAD0.1，RB.1/.2，等常用而标准库没有的元件封装应该都在自己库里面有。应该很熟悉常用元件（电阻，电容，二极管，三极管）的封状形式。4.生成网络表在原理图里面加好封装，保存，ERC检查，生成元件清单检查。生成网络表。5.建立PCB选择好公制，捕获和可见删格大小，按要求设计好外框（向导或自己画），然后放好固定孔的位置，大小（3.0mm的螺丝可以用3.5mm的内孔焊盘，2.5的可以用3的内孔），边缘的先改好焊盘，孔大小，位置固定。添加好需要用到的库。6.布局调用网络表，调入元件，修改部分焊盘大小，设置好布线规则，可以改变标号的大小，粗细，隐藏标称值。然后先把需要特殊位置的元件放好并琐定。然后根据功能模块布局，（可以用SCH里面选择过度到PCB里面选择的方式），一般不用X，Y进行元件的翻转，而是用空格旋转，或L键，（因为有些元件是不能翻转的，如集成块，继电器等）。对于一个功能模块先放中心元件，或大元件，然后放旁边的小元件，（比如集成块先放，然后放直接和集成块两管脚直接相连的元件，再放和集成块一个管脚相连的元件，而且类似的元件尽量放在一起，比较美观也要考虑后面连线的方便性）。当然一些特殊关系的元件先放，比如一些滤波电容和晶振等需要靠近某些元件的先放好。还有会干扰的元件先整体考虑要离远点。高低压模块要间隔6.4mm以上。要注意留出散热片，接插件，固定架的位置。一些不能布线的地方可以用FILL。还要考虑散热，热敏元件。电阻，二极管的放置方式：分为平放与竖放两种：（１）平放：当电路元件数量不多，而且电路板尺寸较大的情况下，一般是采用平放较好；对于1/4W以下的电阻平放时,两个焊盘间的距离一般取4/10英寸，1/2W的电阻平放时,两焊盘的间距一般取5/10英寸；二极管平放时，1N400X系列整流管,一般取3/10英寸;1N540X系列整流管,一般取4～5/10英寸。（２）竖放：当电路元件数较多，而且电路板尺寸不大的情况下，一般是采用竖放，竖放时两个焊盘的间距一般取1～2/10英寸。7.布线：先设置好规则里面的内容，VCC，GND大功率等大电流的线可以设置的宽点（0.5mm-1.5mm），一般1mm可以通过1A的电流。对于大电压的线间距可以设置大点，一般1mm为1000V。设置好了，先布VCC，GND等一些比较重要的线。注意各个模块的区分。对单面板最好可以加一些条线。加过孔，不一定横平竖直，集成块的焊盘间一般不走线，大电流的宽线可以在solder层画上线，以便后面上锡；走线用45度角8.手工修改线：修改一些线的宽度，转角，补泪地或包焊盘（单面板必须做），铺铜，处理地线。9.检查DRC，EMC等检查，然后可以打印检查，网络表对比。元件清单检查。10。加型号（一般在丝网成）。11。电...
