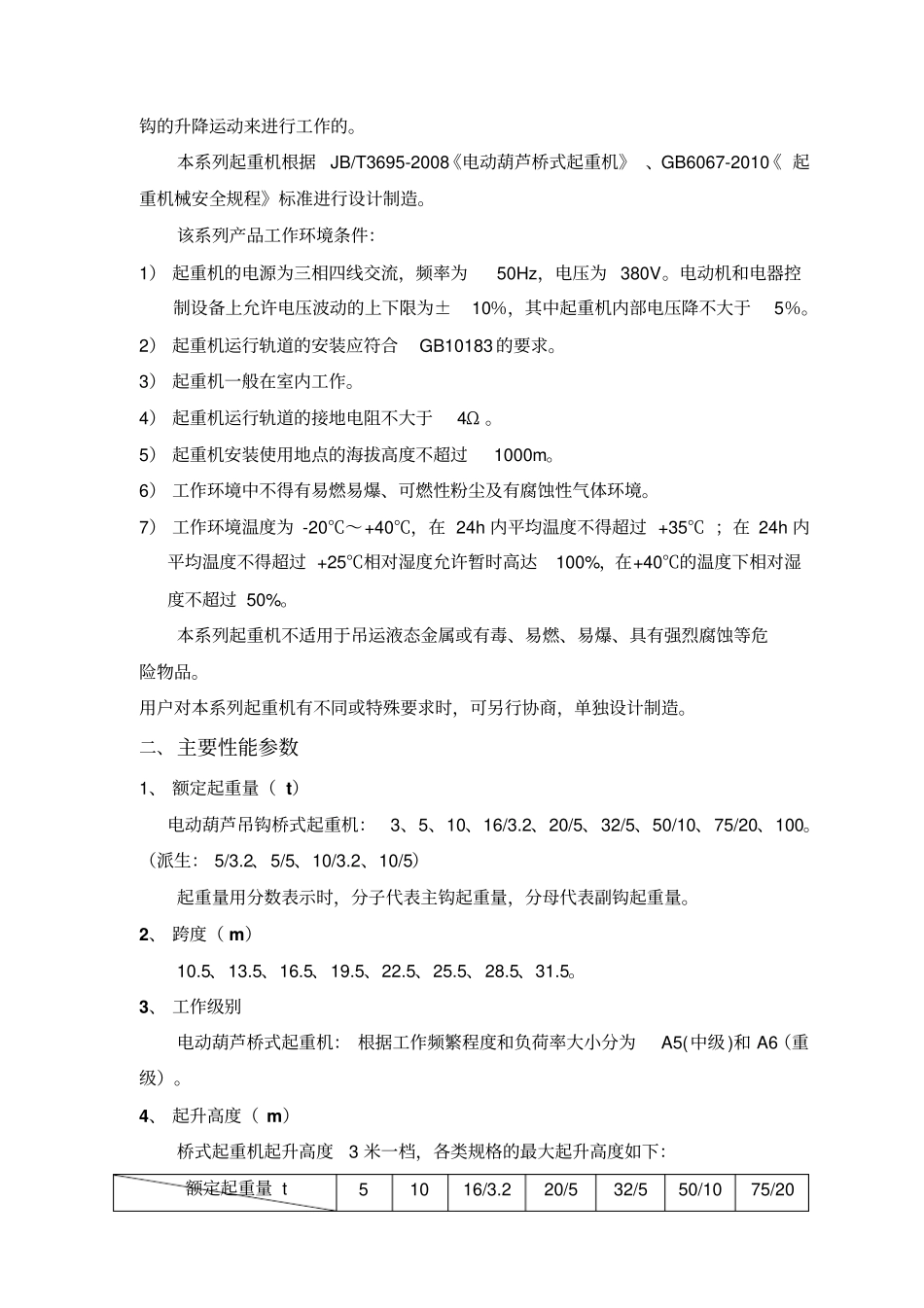

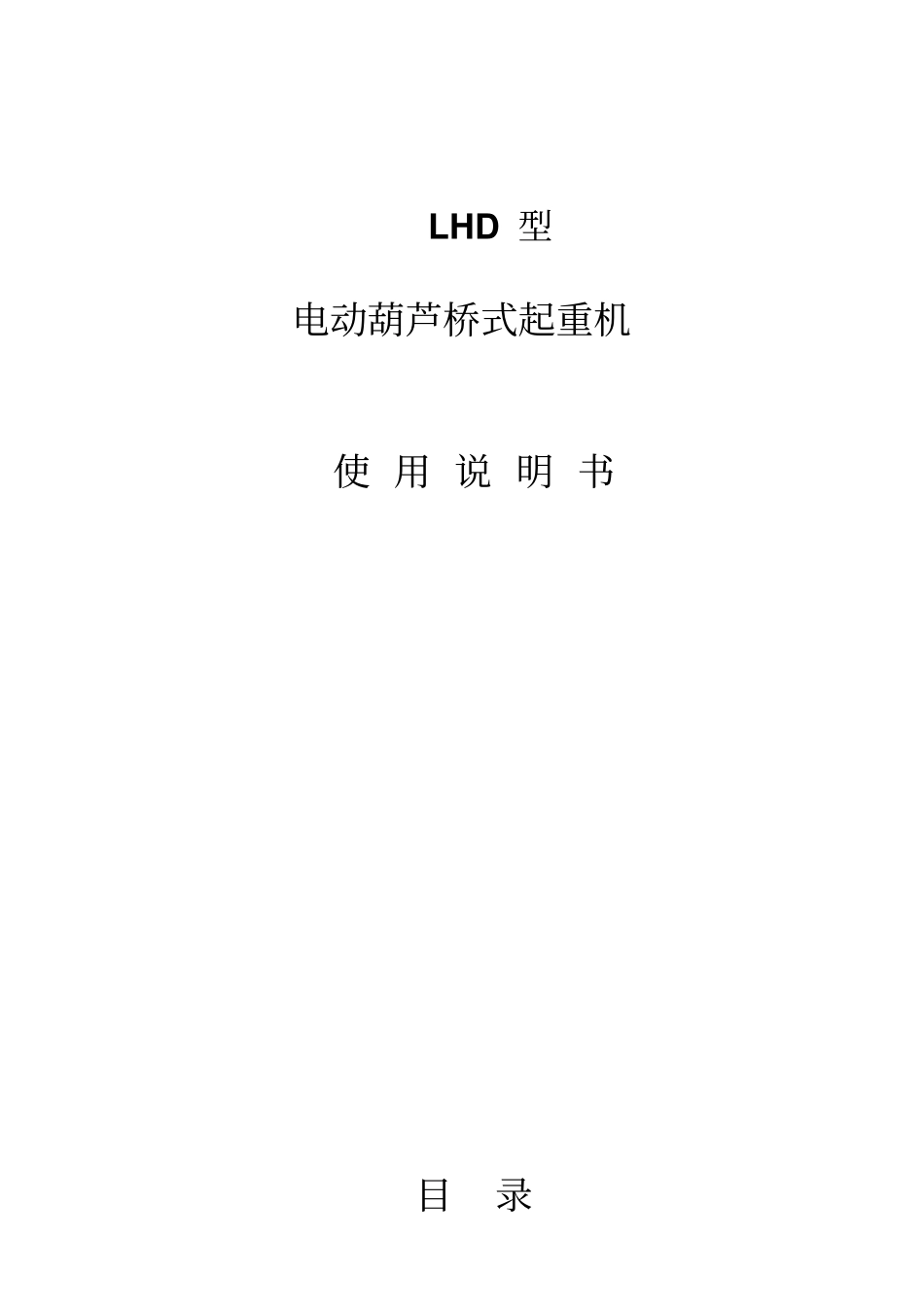

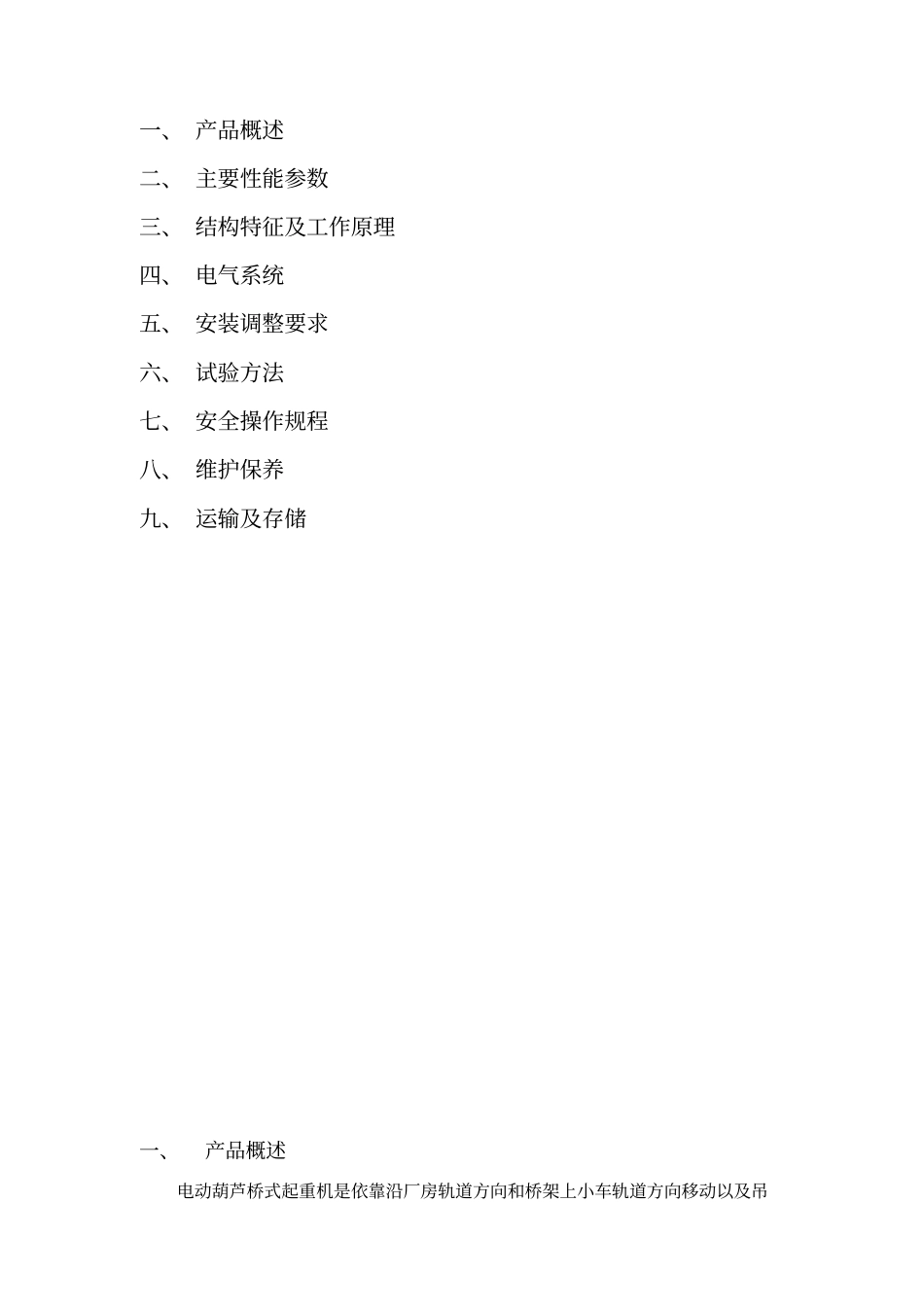

LHD型电动葫芦桥式起重机使用说明书目录一、产品概述二、主要性能参数三、结构特征及工作原理四、电气系统五、安装调整要求六、试验方法七、安全操作规程八、维护保养九、运输及存储一、产品概述电动葫芦桥式起重机是依靠沿厂房轨道方向和桥架上小车轨道方向移动以及吊钩的升降运动来进行工作的。本系列起重机根据JB/T3695-2008《电动葫芦桥式起重机》、GB6067-2010《起重机械安全规程》标准进行设计制造。该系列产品工作环境条件：1）起重机的电源为三相四线交流，频率为50Hz，电压为380V。电动机和电器控制设备上允许电压波动的上下限为±10％，其中起重机内部电压降不大于5％。2）起重机运行轨道的安装应符合GB10183的要求。3）起重机一般在室内工作。4）起重机运行轨道的接地电阻不大于4Ω。5）起重机安装使用地点的海拔高度不超过1000m。6）工作环境中不得有易燃易爆、可燃性粉尘及有腐蚀性气体环境。7）工作环境温度为-20℃～+40℃，在24h内平均温度不得超过+35℃；在24h内平均温度不得超过+25℃相对湿度允许暂时高达100%，在+40℃的温度下相对湿度不超过50%。本系列起重机不适用于吊运液态金属或有毒、易燃、易爆、具有强烈腐蚀等危险物品。用户对本系列起重机有不同或特殊要求时，可另行协商，单独设计制造。二、主要性能参数1、额定起重量（t）电动葫芦吊钩桥式起重机：3、5、10、16/3.2、20/5、32/5、50/10、75/20、100。（派生：5/3.2、5/5、10/3.2、10/5）起重量用分数表示时，分子代表主钩起重量，分母代表副钩起重量。2、跨度（m）10.5、13.5、16.5、19.5、22.5、25.5、28.5、31.5。3、工作级别电动葫芦桥式起重机：根据工作频繁程度和负荷率大小分为A5(中级)和A6（重级）。4、起升高度（m）桥式起重机起升高度3米一档，各类规格的最大起升高度如下：额定起重量t51016/3.220/532/550/1075/20类别电动葫芦桥式起重机（m）181812/1412/1412/1412/1412/145、尺寸，重量按确定的起重量，跨度和工作级别，可查阅随机总图和小车总图中的技术特性表及需要的外形尺寸及各部分重量。外形总图见随机总图。三、结构特征及工作原理1、总体结构及工作要求整台起重机由桥架、小车（装有运行机构，吊钩的起升机构）、起重机运行机构和电气设备四大部分组成。起升机构，大、小车运行机构，都设有单独的电动机，进行各自的驱动。起重量10t时为单钩起重机，仅有一套起升机构。20/5t、32/5t、50/10t、75/20t的起重机则有两个吊钩，因此有两套独立的起升机构，主钩用来提升重的物件，副钩除了提升较轻的物件外，可用来协同主钩倾转或翻倒物件之用。但是不允许两个吊钩同时提升两个物件，每个吊钩在单独工作时均只能起吊重量不超过本身额定起重量的物件，当两个吊钩同时工作时，物件的重量不允许超过主钩额定起重量。2、金属结构金属结构包括桥架、小车架和维修台等。桥架是由两根箱形端梁，两根箱形主梁和两主梁外侧的走台所组成，在主梁的上平面铺设轨道，供小车行走之用。一主梁外侧的走台上安装起重机的运行机构，另一主梁外侧安装小车导电装置，走台的外侧设有栏杆，以保障停车检修时检修人员的安全。主梁与端梁用螺栓联接；可拆卸，便于运输和安装。小车架上面装有小车运行机构、起升机构。电动葫芦桥式起重机在主梁辅助走台进行检修。在滑线侧主梁辅助走台下方均设有维修架，可以检修起重机供电电源，便于起重机断电、维修。3、起重机运行机构起重机运行机构采用分别驱动，有两套或四套对称独立的的驱动装置。驱动部分采用三合一减速电机。4、起升机构电动葫芦吊钩起重机在小车架上部安装起升机构，单钩时为一套独立固定电动葫芦；双钩时，有两套各自独立的固定电动葫芦。起升机构采用固定电动葫芦——（详见电动葫芦说明书）。5、小车运行机构小车运行机构采用三合一减速电机分别驱动。四、电气系统4.1起重机电源三相四线交流，AC380V，50HZ。整机导电可采用安全滑触线导电。4.2起重机操作方式起重机各个机构的运转、控制以及操作采用以下方式可供选择：1）地面操作方式：通过地面手电门上的按钮对起重机进行操纵2）地面遥控操作方式：通过地面的遥控发射器（摇杆式）及装设在控制...
