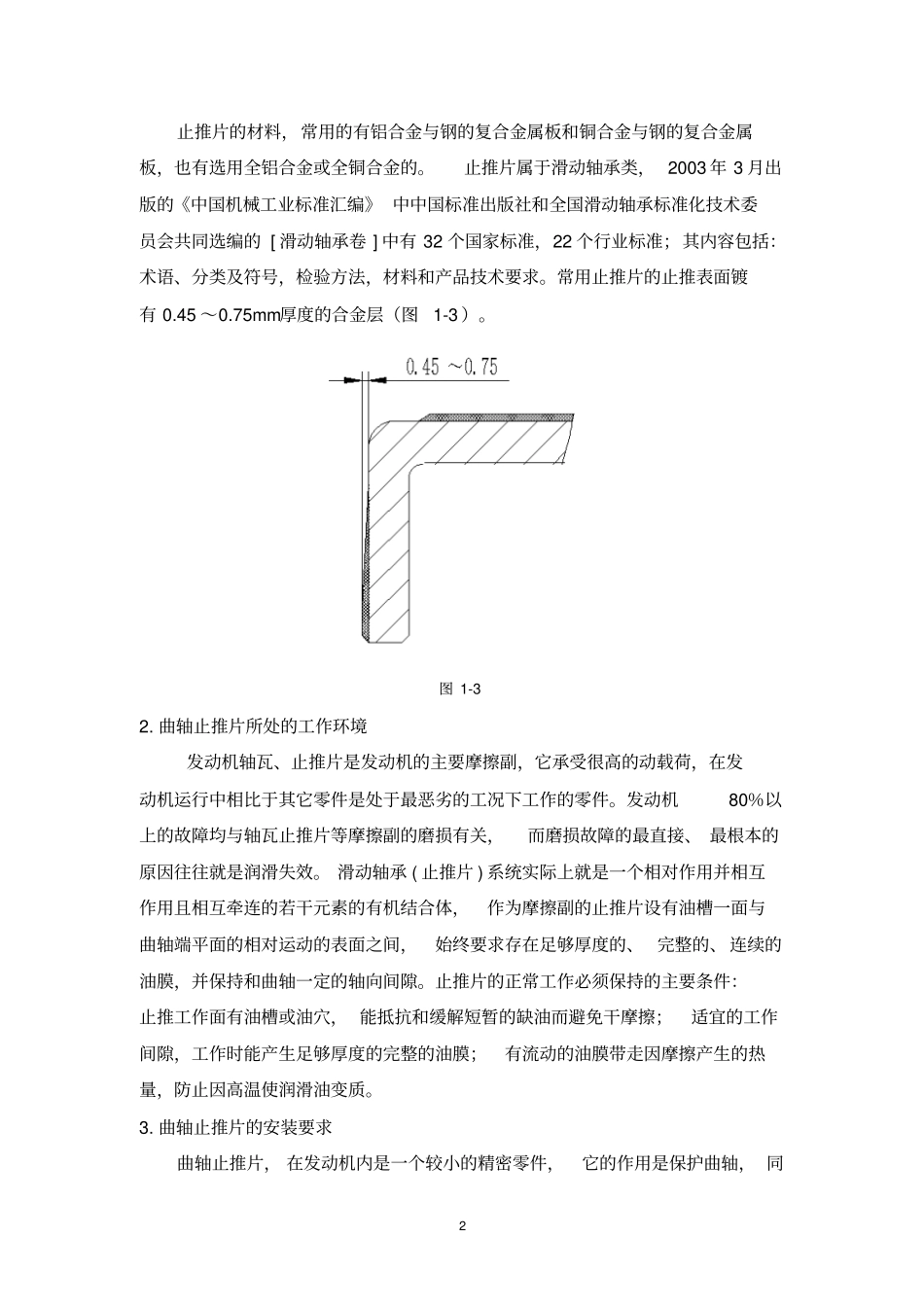

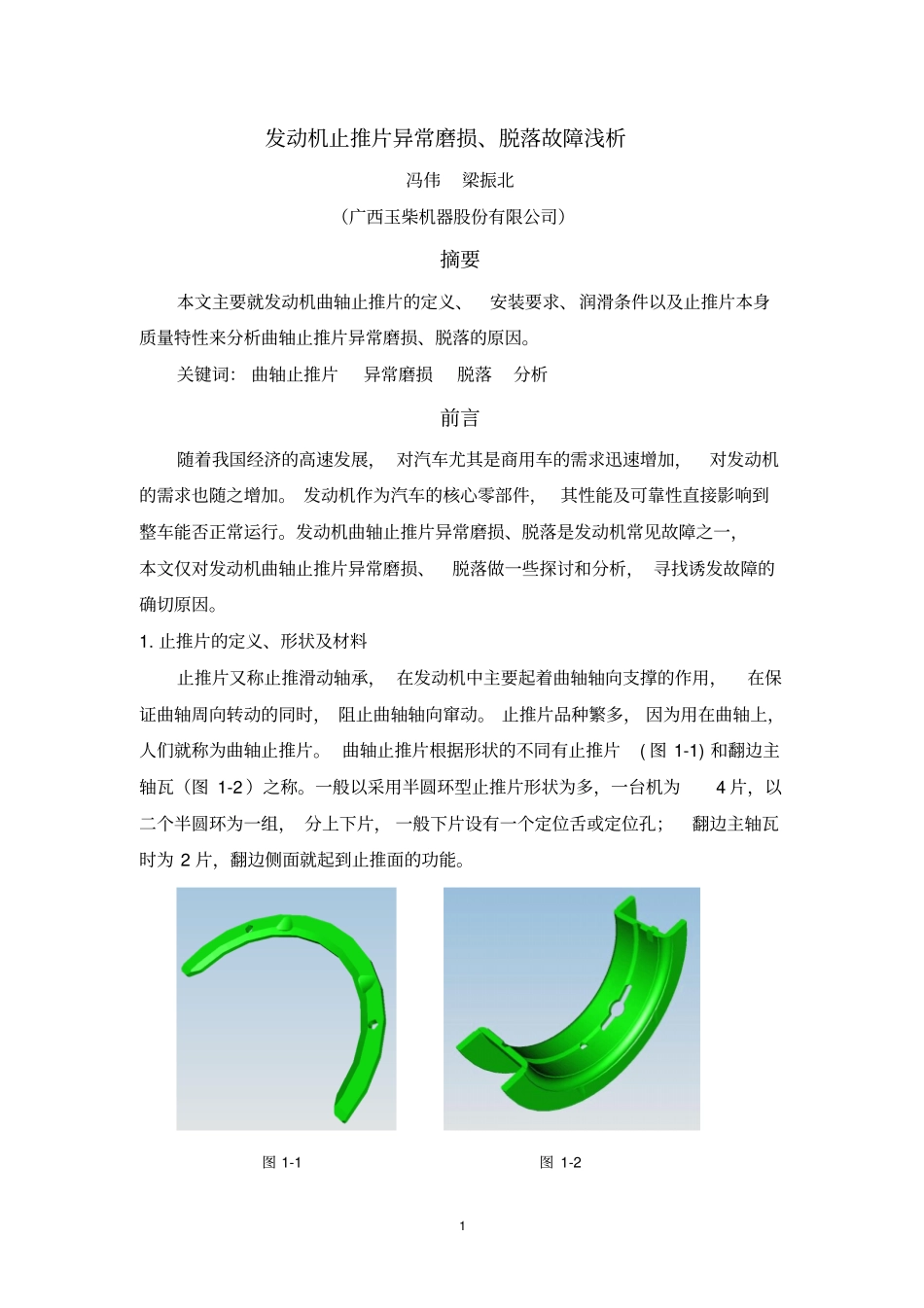

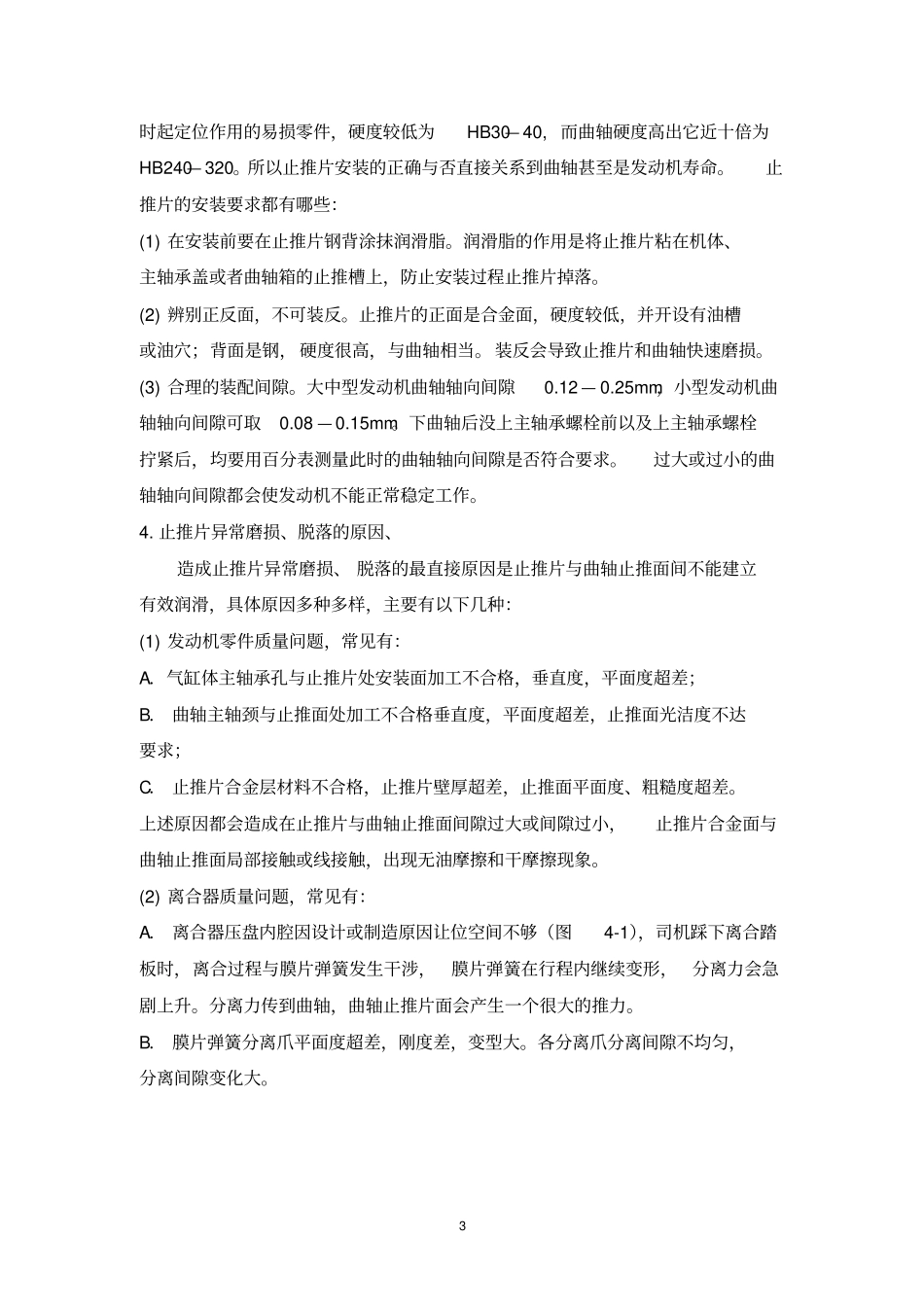

1发动机止推片异常磨损、脱落故障浅析冯伟梁振北（广西玉柴机器股份有限公司）摘要本文主要就发动机曲轴止推片的定义、安装要求、润滑条件以及止推片本身质量特性来分析曲轴止推片异常磨损、脱落的原因。关键词：曲轴止推片异常磨损脱落分析前言随着我国经济的高速发展，对汽车尤其是商用车的需求迅速增加，对发动机的需求也随之增加。发动机作为汽车的核心零部件，其性能及可靠性直接影响到整车能否正常运行。发动机曲轴止推片异常磨损、脱落是发动机常见故障之一，本文仅对发动机曲轴止推片异常磨损、脱落做一些探讨和分析，寻找诱发故障的确切原因。1.止推片的定义、形状及材料止推片又称止推滑动轴承，在发动机中主要起着曲轴轴向支撑的作用，在保证曲轴周向转动的同时，阻止曲轴轴向窜动。止推片品种繁多，因为用在曲轴上，人们就称为曲轴止推片。曲轴止推片根据形状的不同有止推片(图1-1)和翻边主轴瓦（图1-2）之称。一般以采用半圆环型止推片形状为多，一台机为4片，以二个半圆环为一组，分上下片，一般下片设有一个定位舌或定位孔；翻边主轴瓦时为2片，翻边侧面就起到止推面的功能。图1-1图1-22止推片的材料，常用的有铝合金与钢的复合金属板和铜合金与钢的复合金属板，也有选用全铝合金或全铜合金的。止推片属于滑动轴承类，2003年3月出版的《中国机械工业标准汇编》中中国标准出版社和全国滑动轴承标准化技术委员会共同选编的[滑动轴承卷]中有32个国家标准，22个行业标准；其内容包括：术语、分类及符号，检验方法，材料和产品技术要求。常用止推片的止推表面镀有0.45～0.75mm厚度的合金层（图1-3）。图1-32.曲轴止推片所处的工作环境发动机轴瓦、止推片是发动机的主要摩擦副，它承受很高的动载荷，在发动机运行中相比于其它零件是处于最恶劣的工况下工作的零件。发动机80％以上的故障均与轴瓦止推片等摩擦副的磨损有关，而磨损故障的最直接、最根本的原因往往就是润滑失效。滑动轴承(止推片)系统实际上就是一个相对作用并相互作用且相互牵连的若干元素的有机结合体，作为摩擦副的止推片设有油槽一面与曲轴端平面的相对运动的表面之间，始终要求存在足够厚度的、完整的、连续的油膜，并保持和曲轴一定的轴向间隙。止推片的正常工作必须保持的主要条件：止推工作面有油槽或油穴，能抵抗和缓解短暂的缺油而避免干摩擦；适宜的工作间隙，工作时能产生足够厚度的完整的油膜；有流动的油膜带走因摩擦产生的热量，防止因高温使润滑油变质。3.曲轴止推片的安装要求曲轴止推片，在发动机内是一个较小的精密零件，它的作用是保护曲轴，同3时起定位作用的易损零件，硬度较低为HB30—40,而曲轴硬度高出它近十倍为HB240—320。所以止推片安装的正确与否直接关系到曲轴甚至是发动机寿命。止推片的安装要求都有哪些：(1)在安装前要在止推片钢背涂抹润滑脂。润滑脂的作用是将止推片粘在机体、主轴承盖或者曲轴箱的止推槽上，防止安装过程止推片掉落。(2)辨别正反面，不可装反。止推片的正面是合金面，硬度较低，并开设有油槽或油穴；背面是钢，硬度很高，与曲轴相当。装反会导致止推片和曲轴快速磨损。(3)合理的装配间隙。大中型发动机曲轴轴向间隙0.12—0.25mm，小型发动机曲轴轴向间隙可取0.08—0.15mm。下曲轴后没上主轴承螺栓前以及上主轴承螺栓拧紧后，均要用百分表测量此时的曲轴轴向间隙是否符合要求。过大或过小的曲轴轴向间隙都会使发动机不能正常稳定工作。4.止推片异常磨损、脱落的原因、造成止推片异常磨损、脱落的最直接原因是止推片与曲轴止推面间不能建立有效润滑，具体原因多种多样，主要有以下几种：(1)发动机零件质量问题，常见有：A．气缸体主轴承孔与止推片处安装面加工不合格，垂直度，平面度超差；B．曲轴主轴颈与止推面处加工不合格垂直度，平面度超差，止推面光洁度不达要求；C．止推片合金层材料不合格，止推片壁厚超差，止推面平面度、粗糙度超差。上述原因都会造成在止推片与曲轴止推面间隙过大或间隙过小，止推片合金面与曲轴止推面局部接触或线接触，出现无油摩擦和干摩擦现象。(2)离合器质量问题，常见有：A．离合器压盘内腔因设计或制造原因让位空间不够...
