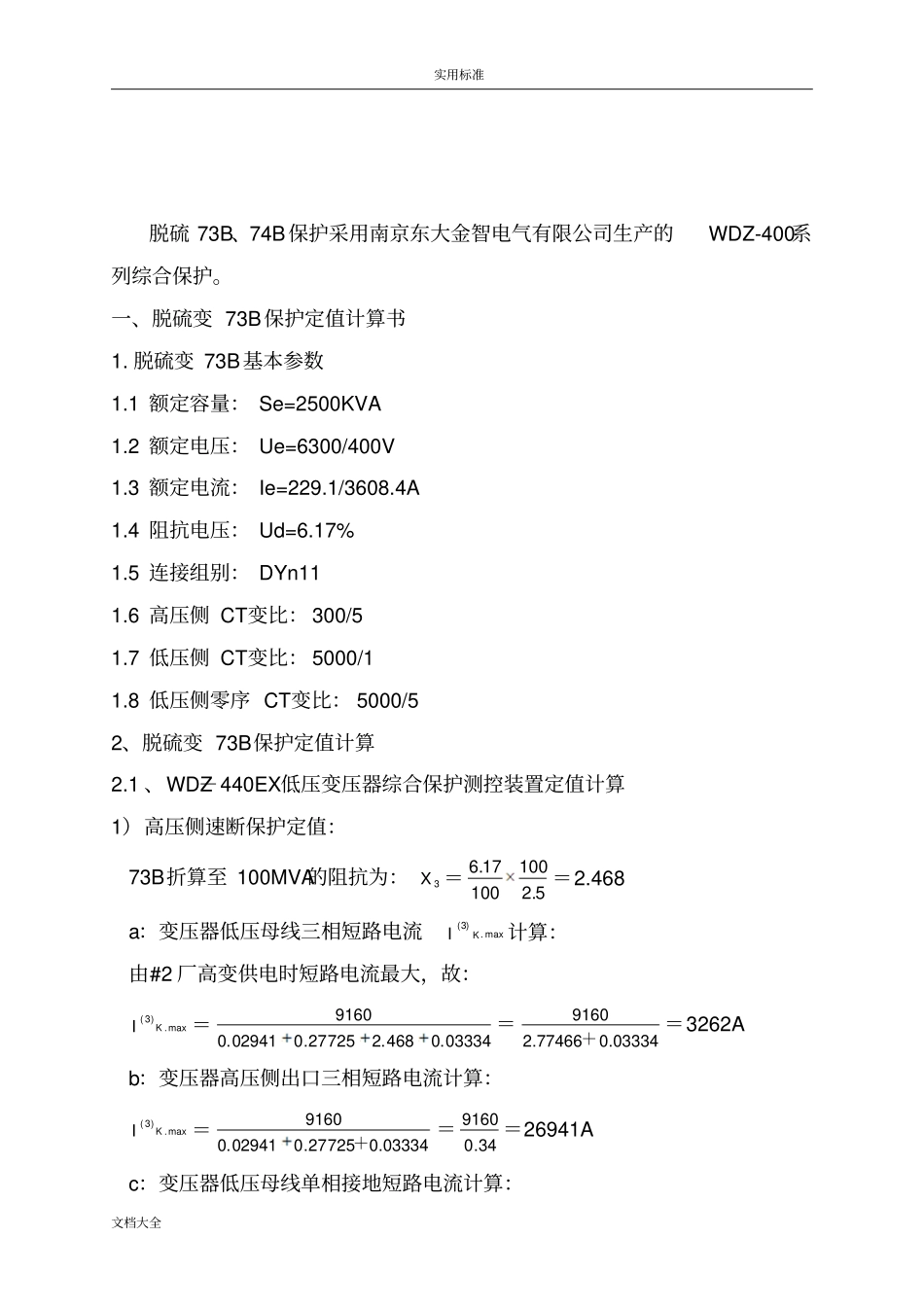

实用标准文档大全脱硫变保护定值计算书批准：审核：初审：计算：实用标准文档大全脱硫73B、74B保护采用南京东大金智电气有限公司生产的WDZ-400系列综合保护。一、脱硫变73B保护定值计算书1.脱硫变73B基本参数1.1额定容量：Se=2500KVA1.2额定电压：Ue=6300/400V1.3额定电流：Ie=229.1/3608.4A1.4阻抗电压：Ud=6.17%1.5连接组别：DYn111.6高压侧CT变比：300/51.7低压侧CT变比：5000/11.8低压侧零序CT变比：5000/52、脱硫变73B保护定值计算2.1、WDZ－440EX低压变压器综合保护测控装置定值计算1）高压侧速断保护定值：73B折算至100MVA的阻抗为：3X＝5.210010017.6＝2.468a：变压器低压母线三相短路电流max.)3(KI计算：由#2厂高变供电时短路电流最大，故：max.)3(KI＝03334.0468.272527.029410.09160＝0.033342.774669160＋＝3262Ab：变压器高压侧出口三相短路电流计算：max.)3(KI＝0.0333472527.029410.09160＋＝34.09160＝26941Ac：变压器低压母线单相接地短路电流计算：实用标准文档大全KI）（1＝0123XXIbs=468.292.808291603＋＝27.82827480＝987A高压侧短路保护定值整定原则；a：按躲过低压母线三相短路电流计算：opI＝relKmax.)3(KI＝1.3×3262＝4240.6Ab：按躲过励磁涌流计算：opI＝KTNK=12×229.1＝2749.2Ac：高压侧短路保护二次动作电流计算。一次动作电流取4240.6A，则二次动作电流为：opI＝4240.6/60＝70.67A，取71A。灵敏度检验：变压器高压侧入口短路时灵敏度为：）（2senK＝0.866×607126941＝6.32＞2，满足要求。：高压侧短路保护时间opt，取装置最低值0.04S。2）高压侧过流保护定值：按躲过最大负荷电流整定，Idz＝afKnKIfhKmax.a：对并列运行变压器，应考虑切除一台时所出现的过负荷max.Ifh＝1*nIen＝121.229*2＝458.2AIdz＝afKnKIfhKmax.＝60*9.02.458*2.1＝10.2A灵敏度检验：按低压母线上发生两相短路时产生的最小短路电流来校验Klm=opII)2(min=5.173.4602.10)468.227725.09160866.0（式中)2(opI------低压母线两相短路电流。满足要求。高压侧过流保护时间：1S实用标准文档大全3）高压侧过负荷保护定值：高压侧定时限过负荷保护定值：a：按躲过变压器额定电流整定：opI＝afeKjxnKIKK＝609.01.2293.11＝5.52Ab：按电动机自启动电流计算：#2炉脱硫2A段计算负荷：1321KVAmax.fhI＝anKzqIfhmax.＝601215.2＝5.04A故取5.52A高压侧定时限过负荷保护时间:与低压出线最长动作时间配合，根据400V出线保护计算，因暂无最长时间值，暂取9S。4）高压侧负序过流一段保护定值：高压侧负序过流一段保护定值：opI.2＝Is＝229.1/60=3.82A高压侧负序过流一段保护时间：1.6S5）高压侧接地保护定值：零序电流的过大反应了接地故障，对于接地电流倍数根据厂家推荐可取3倍。动作时间：取1S动作信号。6）低压侧零序过流保护定值（1）按照躲过正常运行时变压器低压侧中性线上流过的最大不平衡电流整定，一般取变压器低压线圈额定电流的25％Iop.2=Krel×25%×Inl=(1.3×25%×3608.4)/1000=1.17A式中Krel系数，取1.3。实用标准文档大全（2）与最大无零序过电流保护的出线（或电动机）速断保护配合整定。最大负荷速断保护定值为1769A(工艺水泵110KW)Iop.2=Krel×INS=1.3×1769/1000=2.3A式中Krel可靠系数，取1.3。INS断路器速断电流值。低压侧零序保护定值取2.3A时间取0.5s。2.2WDZ－441EX低压变压器差动保护装置定值计算1）差动电流启动值高压侧：AIh82.3603.6325002.低压侧:AIl72.050004.0325002.差动基本侧选定：选取高压侧（6.3KV侧）差动启动值a．计算的最大情况：aNerrelopnImUKKI/min...01.002.02UPUP.06.0.min.opI—纵差保护最小动作电流relK—可靠系数，取1.3－1.5，这里取2erK—电流互感器的比误差，5P型取0.01×2U—变压器调压引起的误差，取调压范围中偏离额定值的最大值（百分值）m—由于电流互感器变比未完全匹配产生的误差，初设时取0.01P.U.—二次标么值取min.opI＝0.4P.U.＝0.4×3.82=1.53A实用标准文档大全b.躲开变压器的最大负荷电流Iqd＝Kk×Ifh.max＝1.3×121/60＝2.62A实际取2.62A。2）差动速断保护按躲过励磁涌流整定Idzh＝8×229.1/60＝30.55A3）分相比率差动保护躲过正...
