变电站继保试验操作流程VIP免费

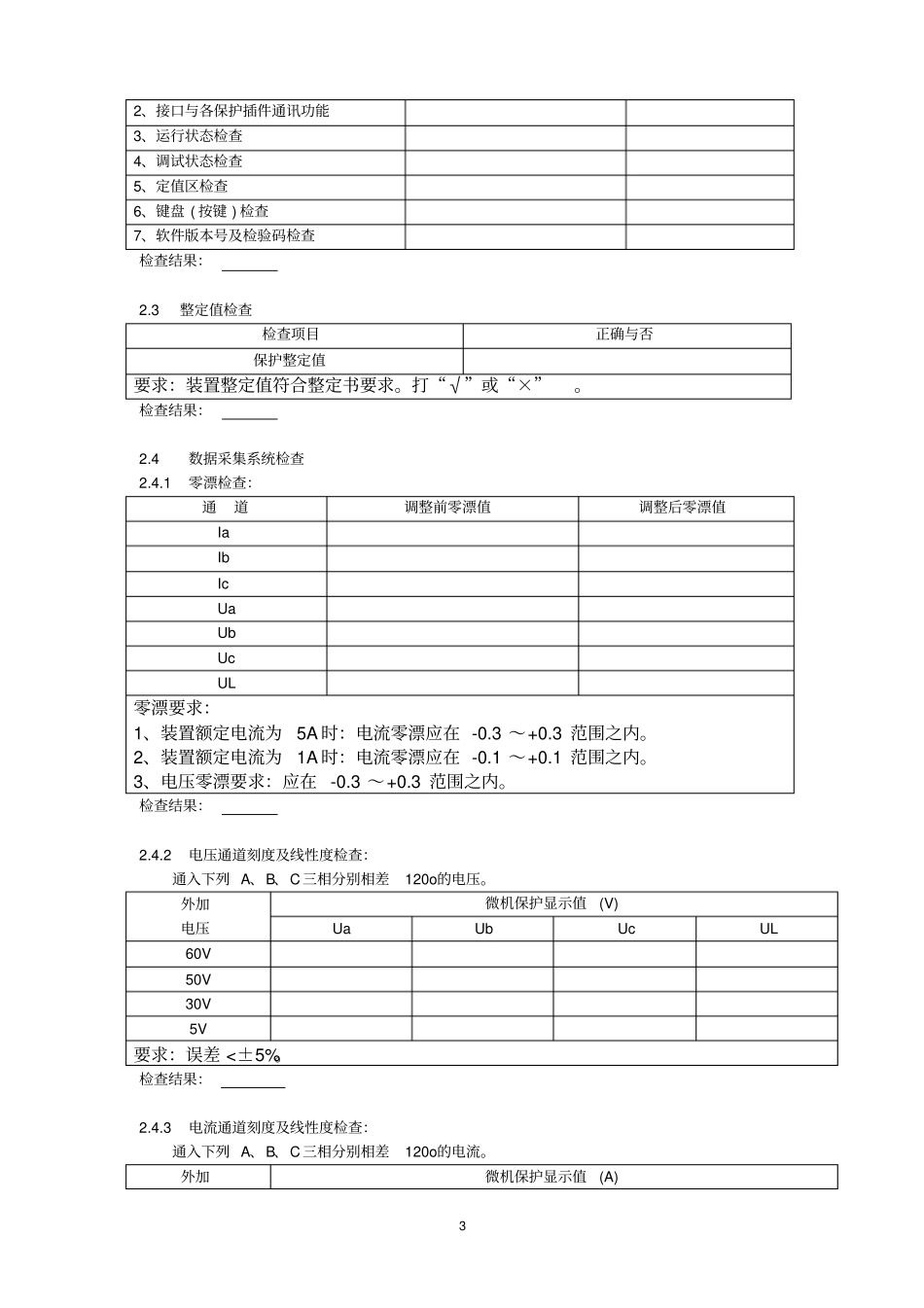

1kV变电站年度试验报告设备名称:试验性质：保护定检试验时间：负责人：工作人员：报告整理：班组审批：专职审批：2kV变电站线路保护调试报告保护装置型号装置生产厂家程序版本装置额定电流装置出厂日期装置出厂编号整定书编号调试设备：序号设备名称设备型号设备标准出厂编号设备有效期限12345备注：1一般性检查1.1端子、背板接线检查：接线正确、牢固，与设计图纸及有关保护说明书相符。检查结果：1.2单个插件检查：元器件规格、型号、焊接、接线正确，符合要求。检查结果：1.3回路绝缘检查：用1000V摇表测量回路对地的绝缘电阻，要求大于2MΩ。项目实测绝缘电阻（MΩ）备注交流电压回路--地交流电流回路--地直流回路--地信号回路--地直流回路--交流回路+KM—33(37)检查结果：2微机保护装置检验2.1电源检查2.1.1拉合直流试验：拉合外部直流电源，逆变电源应能可靠自启动，且工作正常，无保护动作。检查结果：2.2CPU与接口MON（面板）的检查：检验项目检查情况CPUMON1、上电自复位及手动复位功能32、接口与各保护插件通讯功能3、运行状态检查4、调试状态检查5、定值区检查6、键盘(按键)检查7、软件版本号及检验码检查检查结果：2.3整定值检查检查项目正确与否保护整定值要求：装置整定值符合整定书要求。打“√”或“×”。检查结果：2.4数据采集系统检查2.4.1零漂检查：通道调整前零漂值调整后零漂值IaIbIcUaUbUcUL零漂要求：1、装置额定电流为5A时：电流零漂应在-0.3～+0.3范围之内。2、装置额定电流为1A时：电流零漂应在-0.1～+0.1范围之内。3、电压零漂要求：应在-0.3～+0.3范围之内。检查结果：2.4.2电压通道刻度及线性度检查：通入下列A、B、C三相分别相差120o的电压。外加电压微机保护显示值(V)UaUbUcUL60V50V30V5V要求：误差<±5%。检查结果：2.4.3电流通道刻度及线性度检查：通入下列A、B、C三相分别相差120o的电流。外加微机保护显示值(A)4电流IaIbIc20A15A10A5A2A0.5A要求：误差<±5%。检查结果：2.4.4电流、电压相位及极性检查：要求：微机保护显示值与所加电流、电压的实际相位与极性一致。检查结果：2.4.5电压频率检查：通入下列各种频率的A、B、C三相分别相差120o的电压。试验设备所加电压频率（Hz）4849505152装置实测电压频率（Hz）要求：微机保护显示电压频率值与所加电压的频率误差<0.02Hz。检查结果：2.5保护装置整组试验2.5.1本盘整组试验模拟故障类型试验时所加的故障量保护动作情况过流I段AB故障（0.95倍整定值）过流I段AB故障（1.05倍整定值）过流II段BC故障（0.95倍整定值）过流II段BC故障（1.05倍整定值）过流III段CA故障（0.95倍整定值）过流III段CA故障（1.05倍整定值）低电压闭锁功能检验（整定值+0.2V）低电压闭锁功能检验（整定值-0.2V）低周减载功能频率定值检验（整定值+0.02Hz）低周减载功能频率定值检验（整定值-0.02Hz）滑差闭锁定值检验（滑差闭锁定值+0.02Hz/S）滑差闭锁定值检验（滑差闭锁定值-0.02Hz/S）低周减载电压闭锁功能检验（整定值+0.2V）低周减载电压闭锁功能检验（整定值-0.2V）备注1：有的线路保护中整定不要求低电压闭锁、低周减载功能，这种情况下在定期部分检验时可以不做这些试验。备注2：对于闭锁功能，动作情况要求填写为“可靠闭锁”或“可靠不闭锁”。检查结果：2.5.2定值检验型号检验项目整定值实测值单位1过流I段动作电流A52过流II段动作电流A3过流III段动作电流A4低电压闭锁电压V5低周减载动作频率Hz6滑差闭锁Hz/S检查结果：2.6防跃回路检查2.6.1模拟断路器手合于故障线路，断路器应立即跳开，不再合闸。检查结果：2.6.2模拟线路发生永久性故障时，断路器跳开后，只重合一次，然后跳开，不再重合。检查结果：2.7断路器传动试验：2.7.1100℅额定直流电压下断路器传动试验（带重合闸）：模拟故障类型动作情况过流I段范围内AB故障（瞬时）过流II段范围内AC故障（瞬时故障跳闸重合后再故障）低周减载断路器跳闸断路器偷跳动作情况填写时从以下内容选择编号填写即可：1、断路器跳闸，延时重合。2、断路器跳闸，不重合。3、断路器跳闸，整定书不投重合闸，可靠不重合。4、断路器跳闸，延时重合，再次故障跳闸后不重合。5、...
