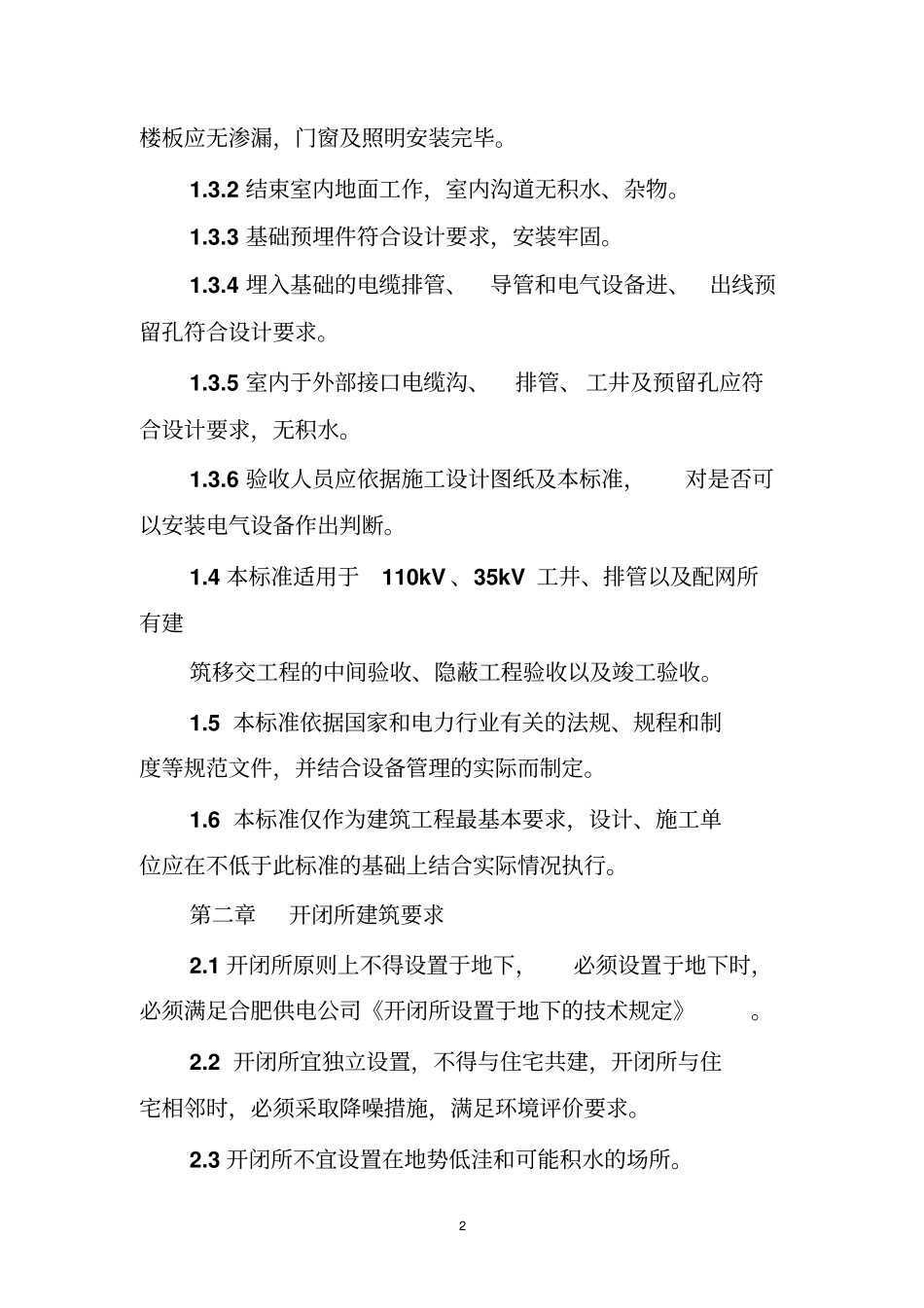

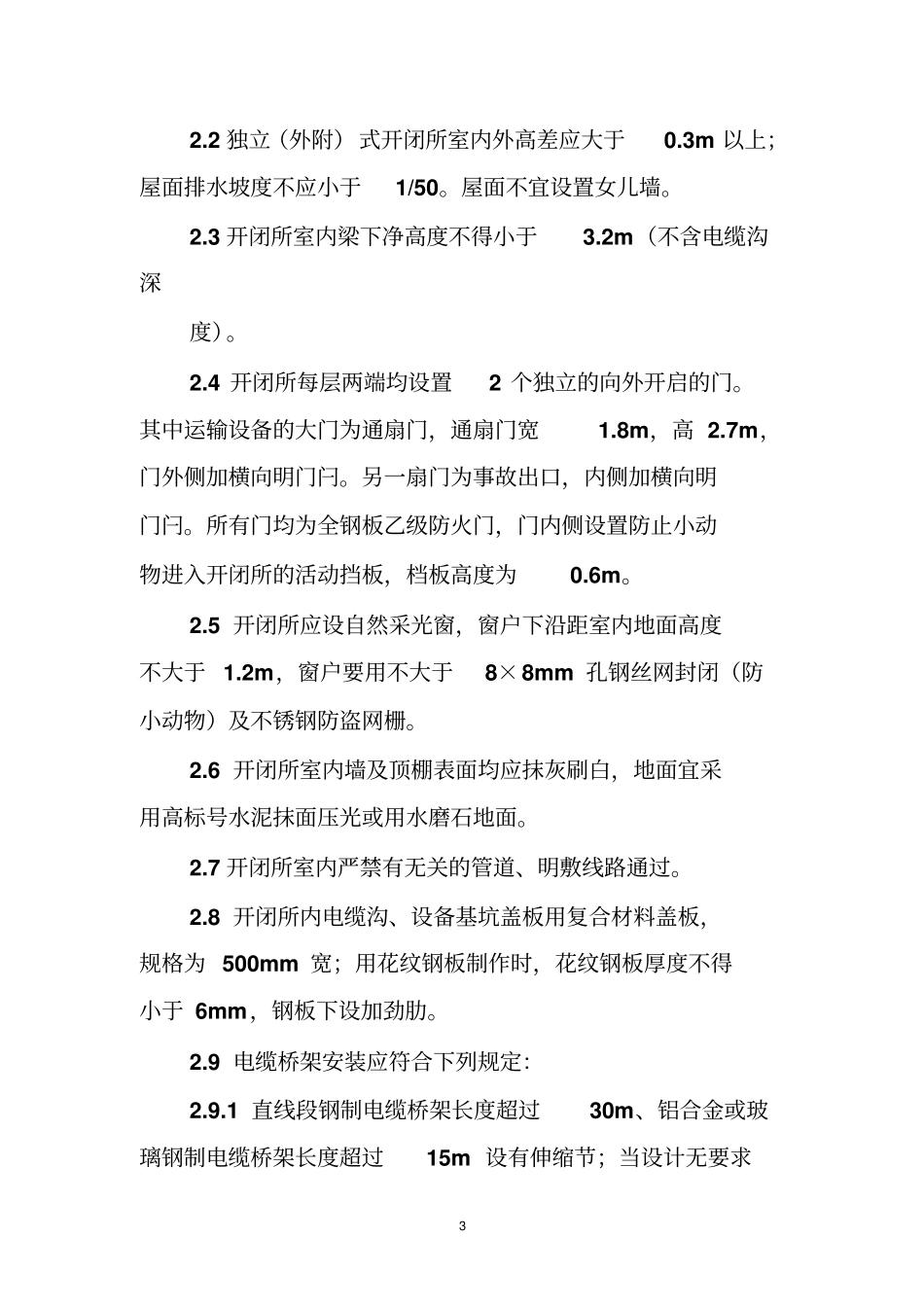

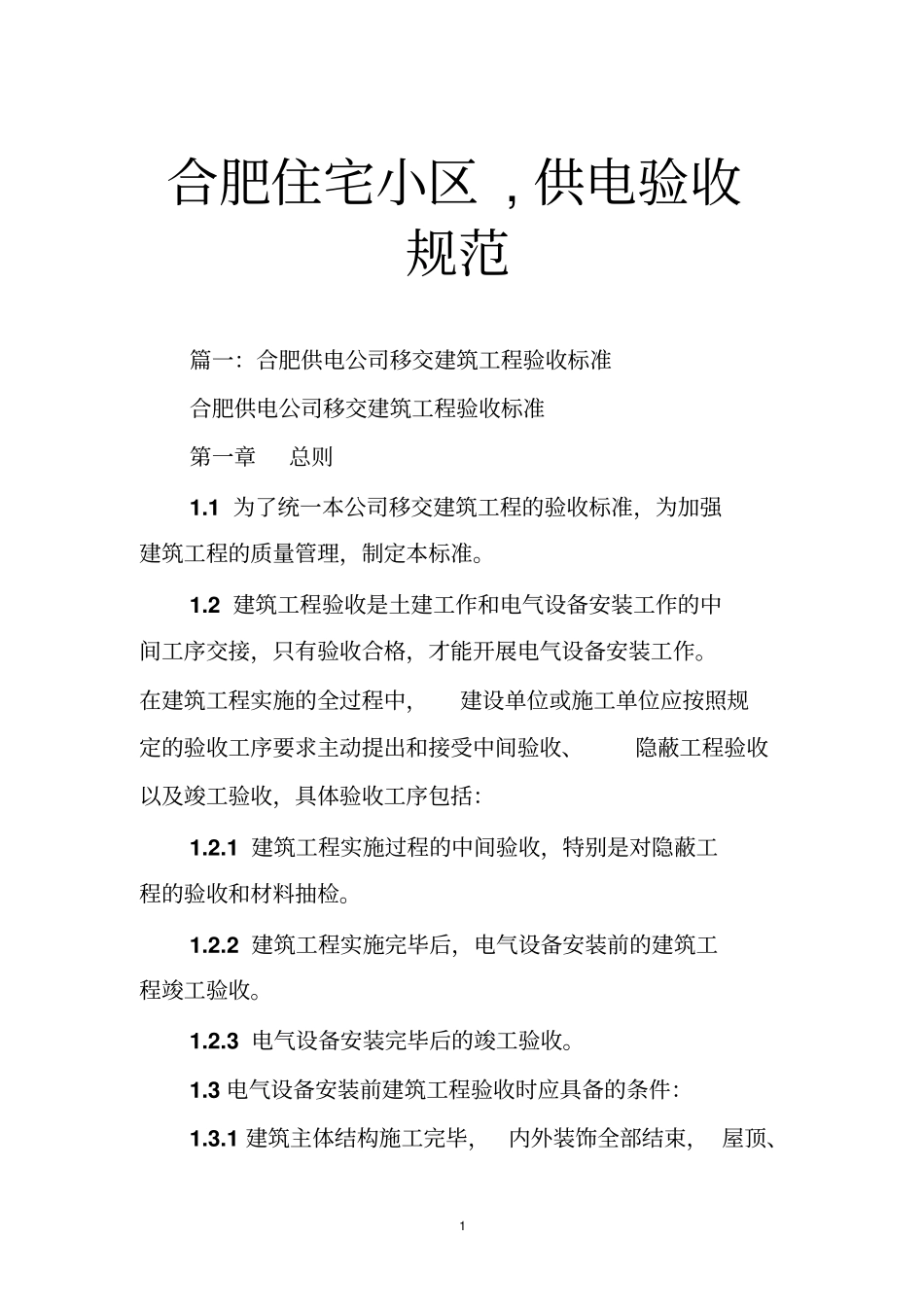

1合肥住宅小区,供电验收规范篇一：合肥供电公司移交建筑工程验收标准合肥供电公司移交建筑工程验收标准第一章总则1.1为了统一本公司移交建筑工程的验收标准，为加强建筑工程的质量管理，制定本标准。1.2建筑工程验收是土建工作和电气设备安装工作的中间工序交接，只有验收合格，才能开展电气设备安装工作。在建筑工程实施的全过程中，建设单位或施工单位应按照规定的验收工序要求主动提出和接受中间验收、隐蔽工程验收以及竣工验收，具体验收工序包括：1.2.1建筑工程实施过程的中间验收，特别是对隐蔽工程的验收和材料抽检。1.2.2建筑工程实施完毕后，电气设备安装前的建筑工程竣工验收。1.2.3电气设备安装完毕后的竣工验收。1.3电气设备安装前建筑工程验收时应具备的条件：1.3.1建筑主体结构施工完毕，内外装饰全部结束，屋顶、2楼板应无渗漏，门窗及照明安装完毕。1.3.2结束室内地面工作，室内沟道无积水、杂物。1.3.3基础预埋件符合设计要求，安装牢固。1.3.4埋入基础的电缆排管、导管和电气设备进、出线预留孔符合设计要求。1.3.5室内于外部接口电缆沟、排管、工井及预留孔应符合设计要求，无积水。1.3.6验收人员应依据施工设计图纸及本标准，对是否可以安装电气设备作出判断。1.4本标准适用于110kV、35kV工井、排管以及配网所有建筑移交工程的中间验收、隐蔽工程验收以及竣工验收。1.5本标准依据国家和电力行业有关的法规、规程和制度等规范文件，并结合设备管理的实际而制定。1.6本标准仅作为建筑工程最基本要求，设计、施工单位应在不低于此标准的基础上结合实际情况执行。第二章开闭所建筑要求2.1开闭所原则上不得设置于地下，必须设置于地下时，必须满足合肥供电公司《开闭所设置于地下的技术规定》。2.2开闭所宜独立设置，不得与住宅共建，开闭所与住宅相邻时，必须采取降噪措施，满足环境评价要求。2.3开闭所不宜设置在地势低洼和可能积水的场所。32.2独立（外附）式开闭所室内外高差应大于0.3m以上；屋面排水坡度不应小于1/50。屋面不宜设置女儿墙。2.3开闭所室内梁下净高度不得小于3.2m（不含电缆沟深度）。2.4开闭所每层两端均设置2个独立的向外开启的门。其中运输设备的大门为通扇门，通扇门宽1.8m，高2.7m，门外侧加横向明门闩。另一扇门为事故出口，内侧加横向明门闩。所有门均为全钢板乙级防火门，门内侧设置防止小动物进入开闭所的活动挡板，档板高度为0.6m。2.5开闭所应设自然采光窗，窗户下沿距室内地面高度不大于1.2m，窗户要用不大于8×8mm孔钢丝网封闭（防小动物）及不锈钢防盗网栅。2.6开闭所室内墙及顶棚表面均应抹灰刷白，地面宜采用高标号水泥抹面压光或用水磨石地面。2.7开闭所室内严禁有无关的管道、明敷线路通过。2.8开闭所内电缆沟、设备基坑盖板用复合材料盖板，规格为500mm宽；用花纹钢板制作时，花纹钢板厚度不得小于6mm，钢板下设加劲肋。2.9电缆桥架安装应符合下列规定：2.9.1直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；当设计无要求4时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m。2.9.2桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措。2.9.3电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定。与管道的最小净距（m）2.9.4敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；2.9.5电缆的首端、末端和分支处应设标志牌。第三章运输通道3.1开闭所若双层布置时，变压器应设在底层。设于二层的配电装置室外宜设设备吊运平台及吊运设备通道。设备运输大门应做成坡道。3.2设备运输一般不采用吊装口方式，如采用必须采用时应满足如下要求。3.2.1在设置设备吊装口时，应综合考虑设备的垂直与水平运输，且吊装口须与开闭所贴邻，吊装口地面上建筑与开闭所统5一管理，吊装口不得封堵。3.2.2吊装口尺寸不小于1800×2000mm，当用于吊装变压器时，不得小于2500×2500mm。3.2.3吊装口上方安装吊装用(吊钩)钢梁，并可满足5吨荷载。3.2.4...
