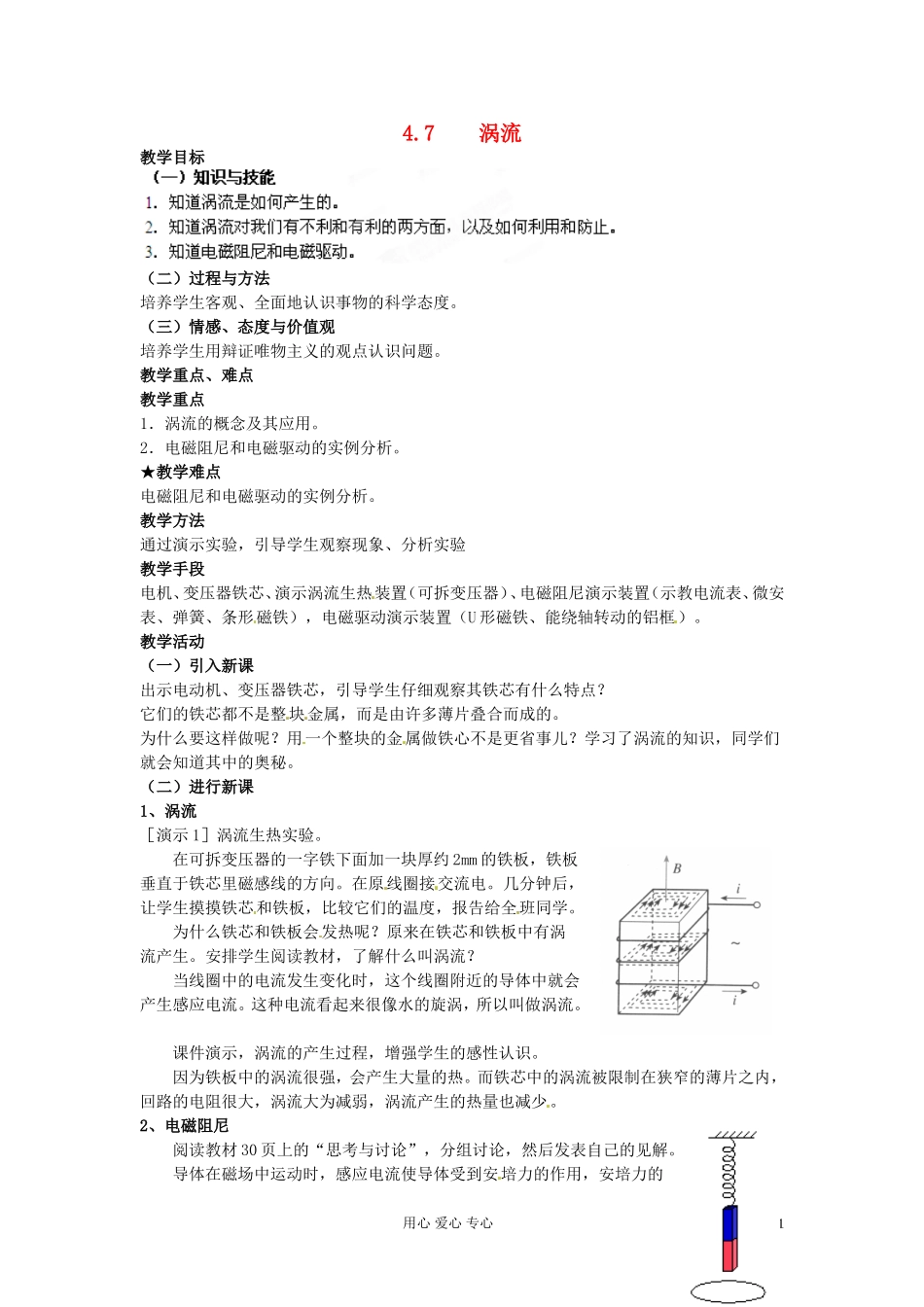

4.7涡流教学目标（二）过程与方法培养学生客观、全面地认识事物的科学态度。（三）情感、态度与价值观培养学生用辩证唯物主义的观点认识问题。教学重点、难点教学重点1．涡流的概念及其应用。2．电磁阻尼和电磁驱动的实例分析。★教学难点电磁阻尼和电磁驱动的实例分析。教学方法通过演示实验，引导学生观察现象、分析实验教学手段电机、变压器铁芯、演示涡流生热装置（可拆变压器）、电磁阻尼演示装置（示教电流表、微安表、弹簧、条形磁铁），电磁驱动演示装置（U形磁铁、能绕轴转动的铝框）。教学活动（一）引入新课出示电动机、变压器铁芯，引导学生仔细观察其铁芯有什么特点？它们的铁芯都不是整块金属，而是由许多薄片叠合而成的。为什么要这样做呢？用一个整块的金属做铁心不是更省事儿？学习了涡流的知识，同学们就会知道其中的奥秘。（二）进行新课1、涡流［演示1］涡流生热实验。在可拆变压器的一字铁下面加一块厚约2mm的铁板，铁板垂直于铁芯里磁感线的方向。在原线圈接交流电。几分钟后，让学生摸摸铁芯和铁板，比较它们的温度，报告给全班同学。为什么铁芯和铁板会发热呢？原来在铁芯和铁板中有涡流产生。安排学生阅读教材，了解什么叫涡流？当线圈中的电流发生变化时，这个线圈附近的导体中就会产生感应电流。这种电流看起来很像水的旋涡，所以叫做涡流。课件演示，涡流的产生过程，增强学生的感性认识。因为铁板中的涡流很强，会产生大量的热。而铁芯中的涡流被限制在狭窄的薄片之内，回路的电阻很大，涡流大为减弱，涡流产生的热量也减少。2、电磁阻尼阅读教材30页上的“思考与讨论”，分组讨论，然后发表自己的见解。导体在磁场中运动时，感应电流使导体受到安培力的作用，安培力的用心爱心专心1方向总是阻碍导体的运动，这种现象称为电磁阻尼。［演示2］电磁阻尼。按照教材“做一做”中叙述的内容，演示电表指针在偏转过程中受到的电磁阻尼现象。［演示3］如图所示，弹簧下端悬挂一根磁铁，将磁铁托起到某高度后释放，磁铁能振动较长时间才停下来。如果在磁铁下端放一固定线圈，磁铁会很快停下来。上述现象说明了什么？当磁铁穿过固定的闭合线圈时，在闭合线圈中会产生感应电流，感应电流的磁场会阻碍磁铁和线圈靠近或离开，也就是磁铁振动时除了空气阻力外，还有线圈的磁场力作为阻力，安培阻力较相对较大，因而磁铁会很快停下来。3、电磁驱动［演示4］电磁驱动。演示教材31页的演示实验。引导学生观察并解释实验现象。磁场相对于导体运动时，感应电流使导体受到安培力的作用，安培力使导体运动起来，这种现象称为电磁驱动。交流感应电动机就是应用电磁驱动的原理工作的。简要介绍交流感应电动机的工作过程。（四）实例探究【例1】如图所示是高频焊接原理示意图．线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝产生大量热量，将金属融化，把工件焊接在一起，而工件其他部分发热很少，以下说法正确的是（AD）A．电流变化的频率越高，焊缝处的温度升高的越快B．电流变化的频率越低，焊缝处的温度升高的越快C．工件上只有焊缝处温度升的很高是因为焊缝处的电阻小D．工件上只有焊缝处温度升的很高是因为焊缝处的电阻大用心爱心专心2巩固练习1．如图所示，一块长方形光滑铝板水平放在桌面上，铝板右端拼接一根与铝板等厚的条形磁铁，一质量分布均匀的闭合铝环以初速度v从板的左端沿中线向右端滚动，则（B）A．铝环的滚动速度将越来越小B．铝环将保持匀速滚动C．铝环的运动将逐渐偏向条形磁铁的N极或S极D．铝环的运动速率会改变，但运动方向将不会发生改变2．如图所示，闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升，设环的初速为零，摩擦不计，曲面处在图示磁场中，则（BD）A．若是匀强磁场，环滚上的高度小于hB．若是匀强磁场，环滚上的高度等于hC．若是非匀强磁场，环滚上的高度等于hD．若是非匀强磁场，环滚上的高度小于h3．如图所示，在光滑水平面上固定一条形磁铁，有一小球以一定的初速度向磁铁方向运动，如果发现小球做减速运动，则小球的材料可能是（CD）A．铁B．木C．铜D．铝4．如图所示，圆形金属环竖直固定穿套...
