15.第十五章--电磁铁自动控制--电动机与发电机VIP免费

15.第十五章--电磁铁自动控制--电动机与发电机_第1页
1/30
15.第十五章--电磁铁自动控制--电动机与发电机_第2页
2/30
15.第十五章--电磁铁自动控制--电动机与发电机_第3页
3/30

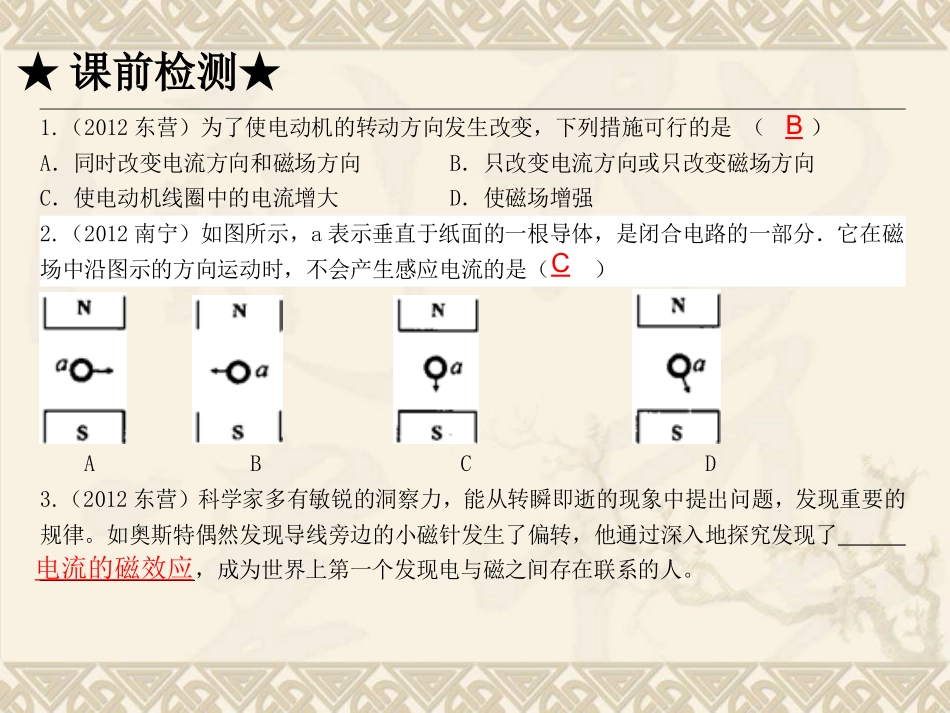

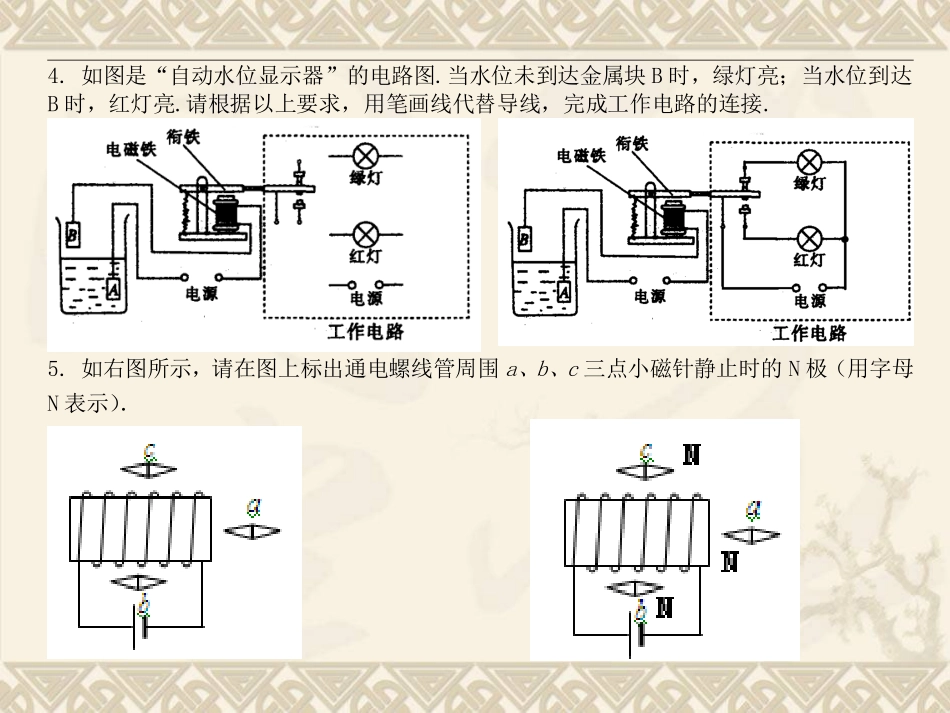

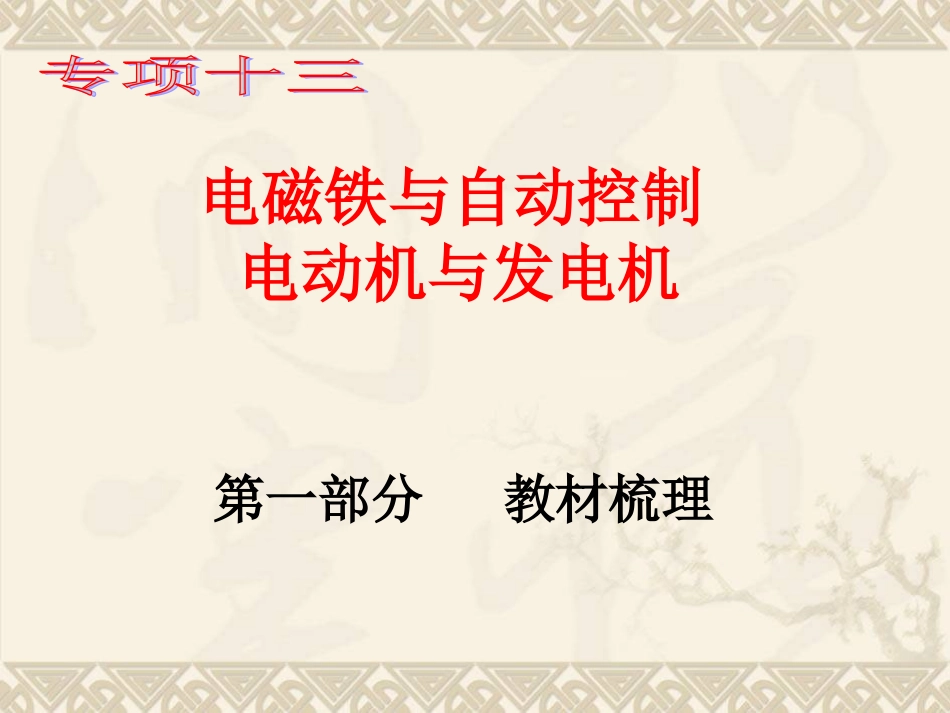

第一部分教材梳理电磁铁与自动控制电动机与发电机1.(2012东营)为了使电动机的转动方向发生改变,下列措施可行的是()A.同时改变电流方向和磁场方向B.只改变电流方向或只改变磁场方向C.使电动机线圈中的电流增大D.使磁场增强2.(2012南宁)如图所示,a表示垂直于纸面的一根导体,是闭合电路的一部分.它在磁场中沿图示的方向运动时,不会产生感应电流的是()ABCD3.(2012东营)科学家多有敏锐的洞察力,能从转瞬即逝的现象中提出问题,发现重要的规律。如奥斯特偶然发现导线旁边的小磁针发生了偏转,他通过深入地探究发现了,成为世界上第一个发现电与磁之间存在联系的人。★课前检测★BC电流的磁效应4.如图是“自动水位显示器”的电路图.当水位未到达金属块B时,绿灯亮;当水位到达B时,红灯亮.请根据以上要求,用笔画线代替导线,完成工作电路的连接.5.如右图所示,请在图上标出通电螺线管周围a、b、c三点小磁针静止时的N极(用字母N表示).★考点梳理★一、磁体和磁极1.磁性和磁体磁铁能吸引铁、钴、镍等物质,磁铁的这种性质叫.具有磁性的物体叫做,能够长期保持磁性的天然磁体和人造磁体通称.2.磁极磁体上磁性最强的部分叫做,指南的磁极叫做(S极),指北的磁极叫做(N极).同名磁极互相,异名磁极互相.3.磁化一些物体在磁体或电流的作用下会获得磁性,这种现象叫做.二、磁场和磁感线1.磁场在磁体周围存在着磁场,磁场的基本性质是它对放入其中的有力的作用,磁体间的相互作用是通过而发生的.在磁场中的某一点,小磁针静止时的方向就是该点的磁场方向.2.磁感线在磁场中画一些有方向的曲线,任何一点的曲线方向都跟放在该点的所指的方向一致.这样的曲线叫做.高分突破在手中考高分无忧磁性磁体永磁体磁极南极北极排斥吸引磁化磁体磁场北极小磁针磁感线磁体周围的磁感线都是从磁体北极出来,回到磁体南极.如下图是条形磁铁和蹄形磁铁的磁感线.在磁场中某点,北极所受磁力的方向跟该点的一致,小磁针南极所受磁力的方向跟该点的磁场方向.3.地磁场在地球周围的空间里存在磁场,叫做地磁场.地磁北极在地理附近,地磁南极在地理.三、电流的磁场1.通电导线和磁体一样,周围存在磁场,这种磁场叫做.电流的磁场方向跟有关.高分突破在手中考高分无忧磁场方向相反南极北极电流磁场电流的方向2.通电螺线管:通电螺线管外部的磁场和的磁场一样,它的两端相当于条形磁铁的两个极.通电螺线管的极性跟电流方向的关系,可以用安培定则来判定.如下图所示,用右手握螺线管,让四弯向螺线管中,则大拇指所指的那端就是螺线管的.四、电磁铁1.把螺线管紧密地套在一个铁心上,就构成一个电磁铁.电磁铁的磁性有无跟有关系,磁性的强弱跟、有关系.2.电磁铁优点有:①磁性的有无可由控制;②它的磁性强弱可由来控制;③它的极性可由来控制.五、磁场对电流的作用1.通电导体在磁场里受到力的作用,受力的方向跟和有关.2.通电线圈在磁场里受力的作用会转动.通电导体和通电线圈在磁场里受力作用而运动时,转变为.高分突破在手中考高分无忧条形磁体电流方向北极通断电线圈的匝数电流大小通断电电流大小电流方向电流方向磁感线的方向电能机械能六、电磁继电器1.构造:如下图所示,主要部分是电磁铁、衔铁、触点开关和弹簧.电磁继电器实质是由控制工作电路通断的开关.2.工作原理电磁铁通电时,把衔铁吸下来,将工作电路的触点,工作电路闭合,电磁铁断电时失去磁性,弹簧把衔铁拉起来,工作电路.3.主要应用用低压电路的通断间接地控制的通断.可实现远距离控制,与其他元件配合实现自动控制.七、直流电动机1.直流电动机是原理制成的,它靠自动改变线圈中的电流方向,使线圈能在磁场里持续转动.高分突破在手中考高分无忧电磁铁接通切断高压电路通电线圈在磁场里受力转动换向器2.直流电动机主要由和构成,把线圈嵌在圆柱形铁心上组成转子,由机壳和磁极组成定子,且用的是电磁铁,转子安装在定子里.直流电动机能把电能转变为机械能.八、电磁感应1.电磁感应闭合电路的一部分导体在磁场中做运动时,导体中就产生电流,这种现象叫做,产生的电流叫做感应电流.2.感应电流的方向导体中感应电流的方向跟方向和方向有...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

15.第十五章--电磁铁自动控制--电动机与发电机
