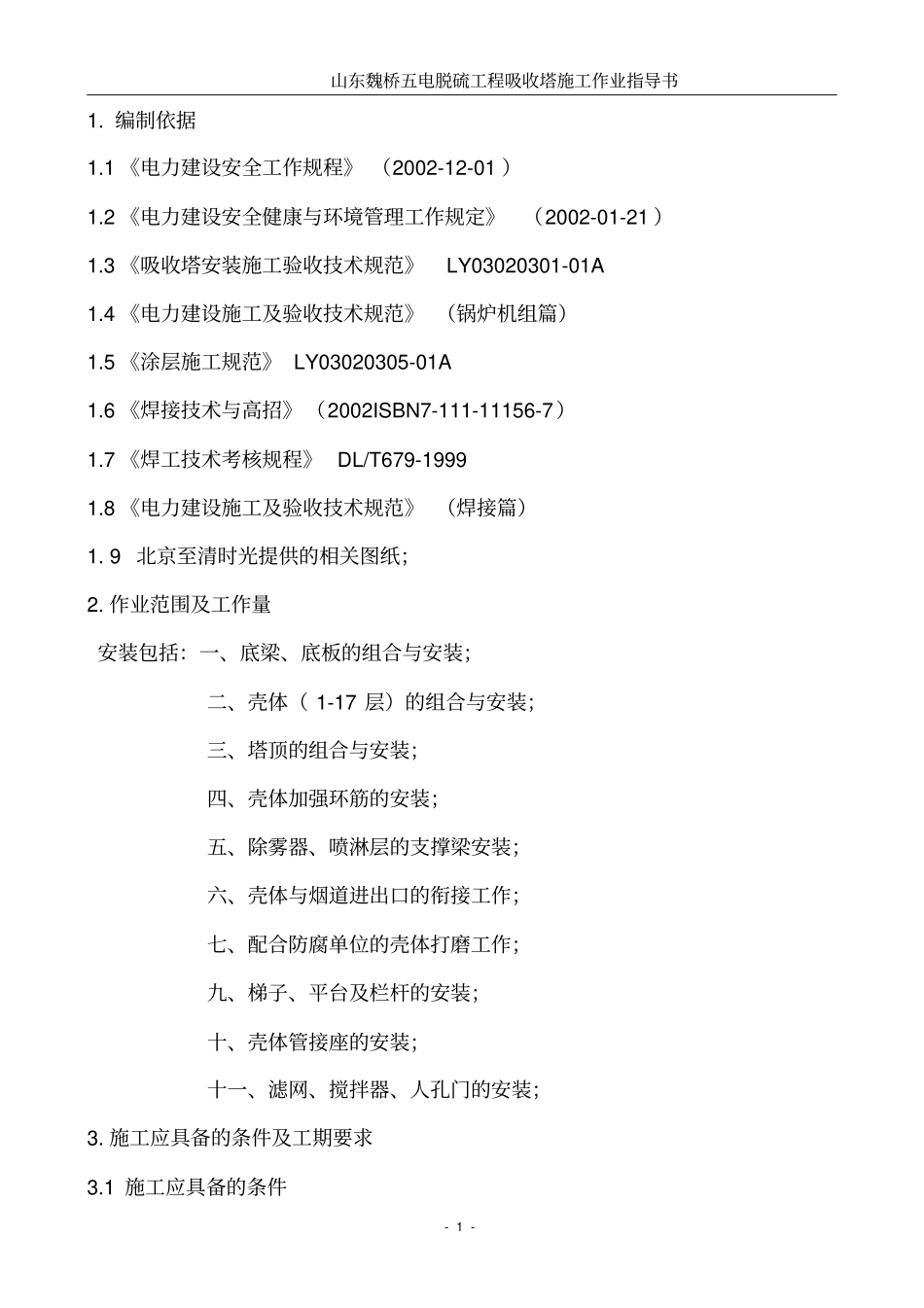

山东魏桥五电脱硫工程吸收塔施工作业指导书-1-1.编制依据1.1《电力建设安全工作规程》（2002-12-01）1.2《电力建设安全健康与环境管理工作规定》（2002-01-21）1.3《吸收塔安装施工验收技术规范》LY03020301-01A1.4《电力建设施工及验收技术规范》（锅炉机组篇）1.5《涂层施工规范》LY03020305-01A1.6《焊接技术与高招》（2002ISBN7-111-11156-7）1.7《焊工技术考核规程》DL/T679-19991.8《电力建设施工及验收技术规范》（焊接篇）1.9北京至清时光提供的相关图纸；2.作业范围及工作量安装包括：一、底梁、底板的组合与安装；二、壳体（1-17层）的组合与安装；三、塔顶的组合与安装；四、壳体加强环筋的安装；五、除雾器、喷淋层的支撑梁安装；六、壳体与烟道进出口的衔接工作；七、配合防腐单位的壳体打磨工作；九、梯子、平台及栏杆的安装；十、壳体管接座的安装；十一、滤网、搅拌器、人孔门的安装；3.施工应具备的条件及工期要求3.1施工应具备的条件山东魏桥五电脱硫工程吸收塔施工作业指导书-2-3.1.1施工现场做到路通、地平、灯亮。3.1.2吸收塔基础以交安，安装图纸齐全并经图纸会审问题以解决。3.1.3施工现场吊车、组合平台布置完，并通过验收。3.1.4工具房、焊机房、焊材储存库布置完。3.1.5安装技术人员（包括：测量、质量与记录）抵达施工现场，并能满足施工需要。3.1.6各专业（包括：铁工、焊工、打磨工、起重运输工、架子工、电工）的施工人员到达施工现场，并持有上岗资质证书及健康证。焊接人员必须经现场焊接式样考试合格后上岗。3.1.7施工作业所需的设备、材料、运输机械及工器具准备充分，并保证其质量及使用性能，做到连续不间断施工。3.1.8安装使用的测量工具经检验合格，并在有效期限内使用。3.1.9专职安全员以到达施工现场，要求熟知安全操作规程，能够及时贯彻上级下发的相关文件及制度，并做好现场的安全文明施工工作。施工人员需求计划序号工种人数备注1技术负责1二级验收（工地）2测量员1一级验收（班组）3班长24铁工205焊工106打磨工10山东魏桥五电脱硫工程吸收塔施工作业指导书-3-7起重工48架子工109运输110电工13.2工期要求严格按照施工网络进度进行施工，及时上报周、月、季度计划，保证安装工作的真实性和可操作性。4.施工的主要机具及材料（以下为一台吸收塔用量）4.1施工的主要机具序号名称规格单位数量1塔吊21B台12汽车吊50t台13汽车吊20t台15拖板车20t台16电焊机直、交流台167焊条烘干箱50kg台18焊条保温筒5kg个129千斤顶3t5t个6610倒链5t10t个649角磨机ф125个10山东魏桥五电脱硫工程吸收塔施工作业指导书-4-4.2施工的主要辅材序号名称规格单位数量1焊条J-422kg待定2砂轮片ф125-180箱303架杆满堂红m待定4铁架板块待定5安全网L=2mm10004.3主要测量工具序号名称规格单位数量1水准仪台12钢卷尺100m把1ф150ф180102010割把套611氧气瓶个2012乙炔瓶个4013吊装模具套214卡具5t个1015D形卸扣6.8t个416索具螺旋扣CC0.3个2017吊装绳套5t套618移动式空压机VY-9/7台1山东魏桥五电脱硫工程吸收塔施工作业指导书-5-3钢卷尺50把14钢角尺L=200把25钢直尺L=500L=1000把226玻璃管水平20m套27磁力线坠个48液晶屏显水平仪L=500mm把19普通水平尺L=500mm把210测温仪300℃把25主要施工方法和步骤吸收塔尺寸为ф10.5m×30m，共由17层材质为Q235B的钢板组成，（层均由六块60°弧形钢板组成。我方拟采用正装的安装方法，原因是可以保证安装的工艺水平。由于罐体的周长较大，壳体净重为138t+，在地面组合，将每层分为三次进行组合安装。一层安装完毕后，随安装高度进行里、外满堂红脚手架的搭设。组合平台的搭设位置详见“平面布置图”。5.1主要施工步骤：基础测量、划线→底梁设备材料清点、领用→垫铁配置安装→底梁、环形梁安装→检查验收→配合二次浇灌→组合平台搭设→刚性吊具制作→底板、罐壁设备清点→底板安装→焊缝打磨→检查验收→第一层壁板安装（检查→组合→检查→起吊→调整→焊接）→第二层壁板安装（检查→组合→检查→起吊→调整→焊接）→第三层壁板安装（检查→组合→检查→起吊→调整→焊接）→第一层加劲环安装（无加劲环直接安装下一层）→第n层壁...
