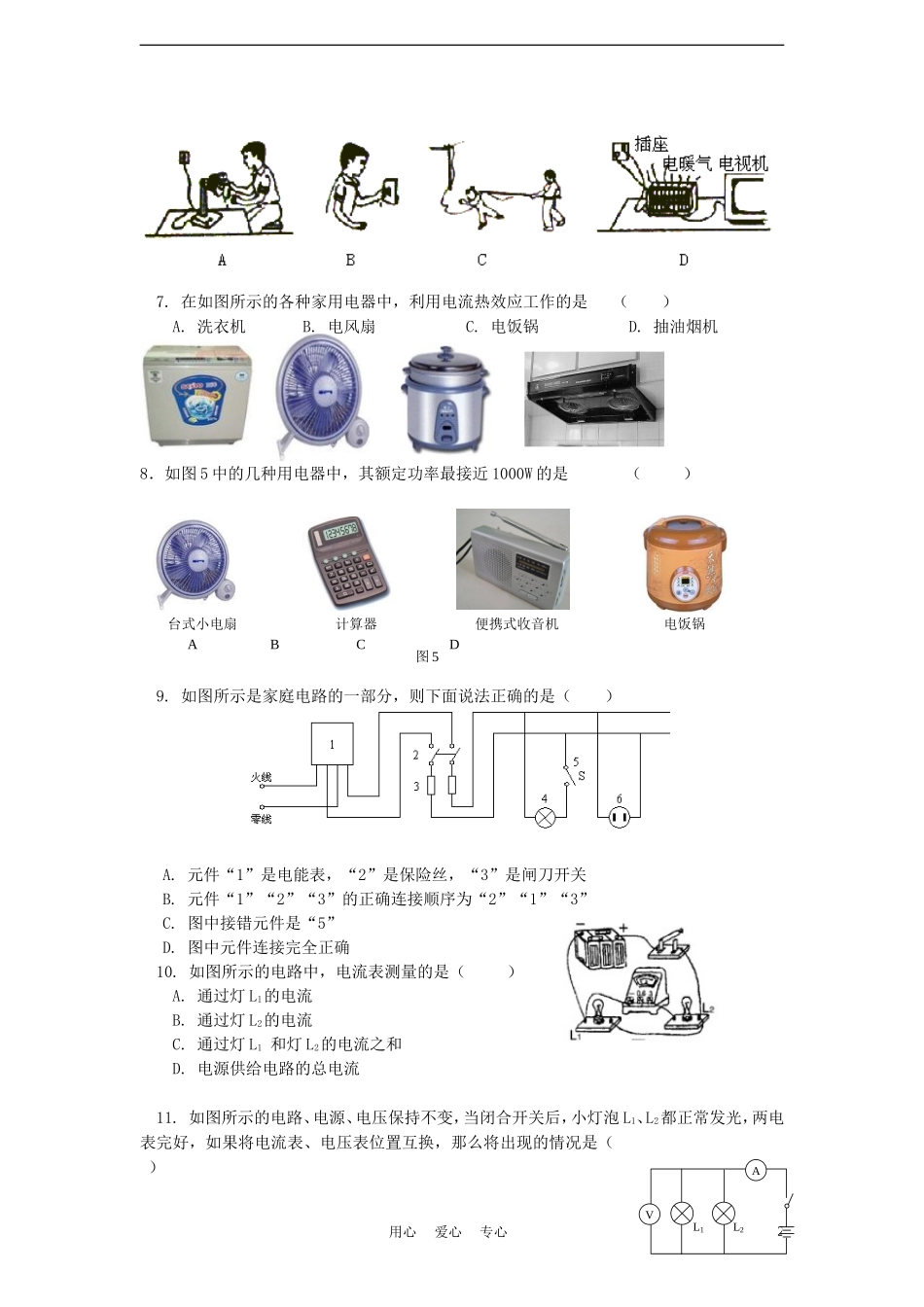

P左右DA左右PB左右P右左PC图4山东省聊城市东昌府区2011-2012学年下学期期中统一测试八年级物理试卷一、单项选择题：下列各题的四个选项中，只有一个符合题意，请将正确选项的代号填在题后括号里。（每题1分，共20分。）1．在国际单位制中，电功率的单位是A．瓦特（W）B．伏特（V）C．安培（A）D．焦耳（J）2.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（）A.A、B是导体，C、D是绝缘体B.C、D是导体，A、B是绝缘体C.A、D是导体，B、C是绝缘体D.A、B、C、D都是导体3．如图4所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）4.如图所示是各种不同电路器件的实物图片，这些电路器件中能提供电能的是（）A.电饭煲B.电池C.空气开关D.输电线5.在如图所示中的电路中，开关S能同时控制电灯和电铃的正确电路是（）6.如图所示的做法中，符合安全用电原则的是（）用心爱心专心1台式小电扇计算器便携式收音机电饭锅ABCD图57.在如图所示的各种家用电器中，利用电流热效应工作的是（）A.洗衣机B.电风扇C.电饭锅D.抽油烟机8．如图5中的几种用电器中，其额定功率最接近1000W的是（）9.如图所示是家庭电路的一部分，则下面说法正确的是（）A.元件“1”是电能表，“2”是保险丝，“3”是闸刀开关B.元件“1”“2”“3”的正确连接顺序为“2”“1”“3”C.图中接错元件是“5”D.图中元件连接完全正确10.如图所示的电路中，电流表测量的是（）A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流11.如图所示的电路、电源、电压保持不变，当闭合开关后，小灯泡L1、L2都正常发光，两电表完好，如果将电流表、电压表位置互换，那么将出现的情况是（）用心爱心专心2L1L2AVA.电压表示数不变，灯泡L1、L2不亮B.电压表示数变小，灯泡L1、L2变亮C.电流表示数变大，灯泡L1、L2变亮D.电流表、电源烧坏，灯泡L1、L2不亮12．两个额定功率都是60瓦特的灯泡，第一个灯泡的额定电压是220伏，第二个灯泡的额定电压是110伏，它们分别在额定电压下工作时[]A．第一个灯泡较亮。B．第二个灯泡较亮。C．通过灯泡电流强度较大的亮。D．两个灯泡一样亮。13.小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，合上开关S后，发现两灯均不发光。为检测出电路故障，他将电压表接到L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A.灯L1短路B.灯L2断路C.电流表烧坏了D.灯L1断路14.在相同的时间内，电热丝甲比电热丝乙放出的热量多，这是因为（）A.甲的阻值比乙大B.甲中的电流比乙大C.甲两端的电压比乙两端电压大D.甲消耗功率比乙消耗功率大15.一位同学家装有40瓦灯2盏，60瓦电视机一台，110瓦电冰箱一台，若他家再增添一个电饭锅，用电器同时工作时，干线中的总电流将（）A.变小B.变大C.不变D.条件不足，无法判断16.如图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是（）A.电阻R断路，灯L变暗B.电阻R短路，灯L变亮C.灯L断路，电压表的示数变小D.灯L短路，电压表的示数变大17．关于“8V4W”的灯L1和“4V2W”的灯L2，下列说法中错误的是A．L1的电阻大于L2的电阻B．两灯均正常工作时，L1较亮C．两灯串联在12V电源两端时都能正常发光D．两灯并联时，两端最大可加8V电压18.如图所示电路，电源电压不变，当滑动变阻器的滑片Ｐ从中点向右端移动的过程中，电流表和电压表的示数变化情况是（）A.电压表示数减小，电表A1示数增大，电表A2示数增大B.电压表示数增大，电表A1示数不变，电表A2示数减小用心爱心专心3C.电压表示数不变，电表A1示数减小，电表A2示数减小D.电压表示数减小，电表A1示数不变，电表A2示数增大19．有两盏灯连接方式如图19所示，已知电压U相同并保持不变，两灯均可发光，在甲、乙两图中比较灯的亮度是[]A．甲图亮。B．乙图亮。C．同样亮。D．无法判断。２０．把电阻R1和R2串联在电路中，已知R1＞R2通电时，通过它们的电流强度分别为I1和I2，它们的电功率分别是P1和P...
