山东省2013年高考物理-考点权威预测四VIP免费

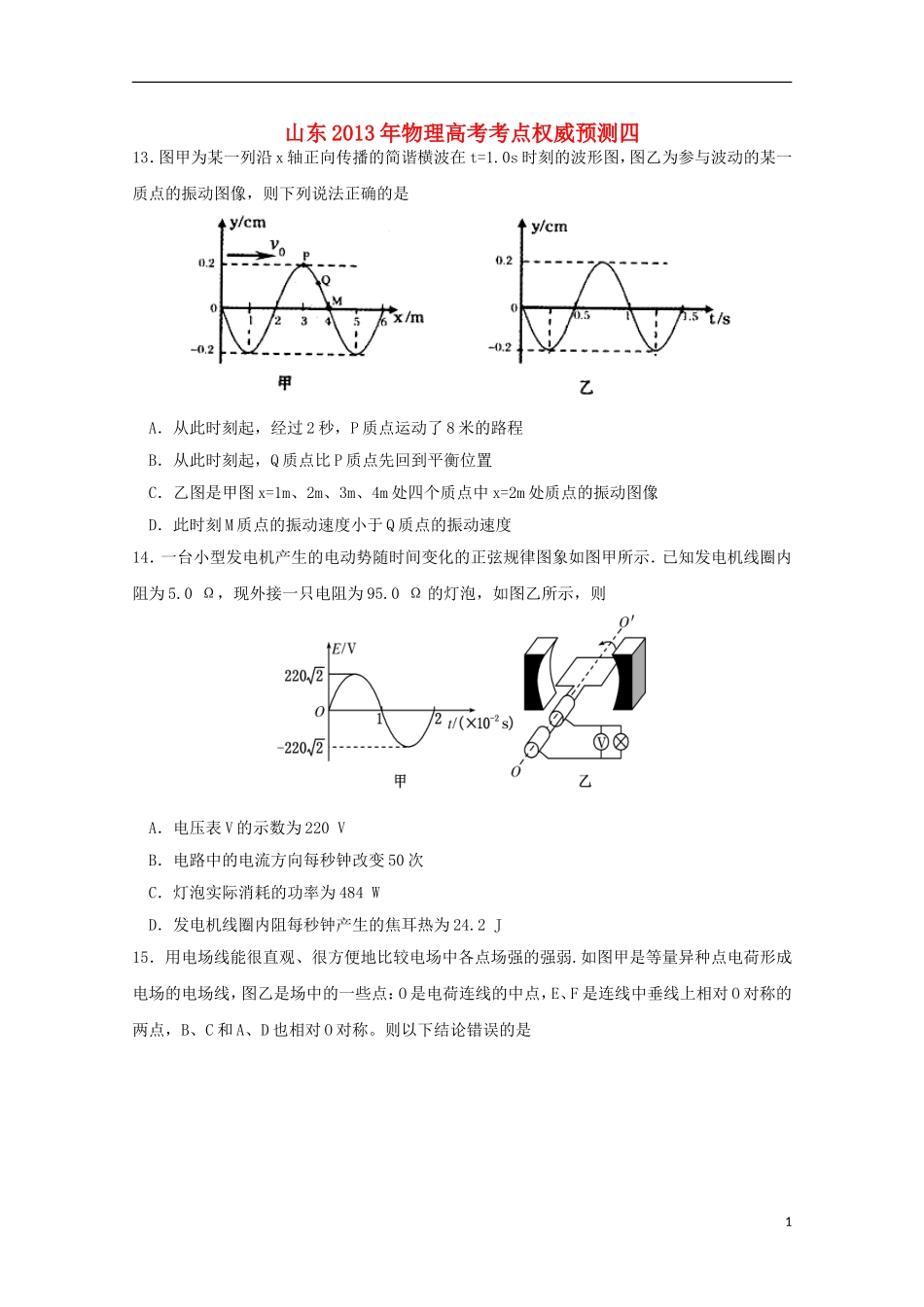

山东2013年物理高考考点权威预测四13．图甲为某一列沿x轴正向传播的简谐横波在t=1.0s时刻的波形图，图乙为参与波动的某一质点的振动图像，则下列说法正确的是A．从此时刻起，经过2秒，P质点运动了8米的路程B．从此时刻起，Q质点比P质点先回到平衡位置C．乙图是甲图x=1m、2m、3m、4m处四个质点中x=2m处质点的振动图像D．此时刻M质点的振动速度小于Q质点的振动速度14．一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5.0Ω，现外接一只电阻为95.0Ω的灯泡，如图乙所示，则A．电压表V的示数为220VB．电路中的电流方向每秒钟改变50次C．灯泡实际消耗的功率为484WD．发电机线圈内阻每秒钟产生的焦耳热为24.2J15．用电场线能很直观、很方便地比较电场中各点场强的强弱.如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O是电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称。则以下结论错误的是1A.B、C两点场强大小和方向都相同B.A、D两点场强大小相等，方向相反C.E、O、F三点比较，O点场强最强D.B、O、C三点比较，O点场强最弱16．人类正在有计划地探索地球外其他星球，若宇宙空间某处有质量均匀分布的实心球形天体，则下列有关推断正确的是（引力常量G已知）A.若宇航员只测出宇宙飞船贴着天体表面做匀速圆周运动的周期，则无法推知天体的密度B.只要测出宇宙飞船绕天体做匀速圆周运动的半径和周期，就可推知该天体的密度C.若宇航员用弹簧测力计测得某一物体在该天体的极地比赤道上重P，且已知该天体自转周期为T，则可推知天体的密度D.若测出该天体表面的重力加速度和该天体的第一宇宙速度，则可以推知该天体的密度17．如图所示为物体做直线运动的v－t图象。若将该物体的运动过程用x－t图象表示出来（其中x为物体相对出发点的位移），则下列选项中的四幅图描述正确的是218．为了连续改变反射光的方向，并多次重复这个过程，方法之一是旋转由许多反射面组成的多面体棱镜（简称镜鼓）如图所示.当激光束从固定方向入射到镜鼓上的一个反射面上时，由于反射镜绕垂直轴旋转，反射光就可在屏幕上扫出一条水平线。依此，每块反射镜都将轮流扫描一次。如果要求扫描的范围θ=45°且每秒钟扫描48次，那么镜鼓的反射镜面数目和镜鼓旋转的转速分别为A．8；360转/分B．16；180转/分C．16；60转/分D．32；180转/分3第Ⅱ卷必考部分第Ⅱ卷必考部分共10题，共157分。19．（18分）（1）（8分）某探究学习小组验证动能定理的实验装置如图甲所示。①实验时首先要平衡摩擦力：取下沙桶，把木板不带滑轮的一端垫高，轻推小车，让小车________（选填“拖着”或“不拖着”）纸带运动。②打点计时器使用频率为50Hz的交流电，记录小车运动的纸带如图乙所示。在纸带上相邻两计数点之间还有四个点未画出。本实验需根据此纸带计算_________（选填“速度”、“加速度”）的值，其中小车通过计数点“B”时，该值＝___________（计算结果保留两位有效数字）。③若实验室没有沙桶只有钩码，每个钩码质量m=50g，小车总质量M=200g，用该实验装置验证动能定理，则需验证重力对钩码所做的功是否等于____________（选填“小车”或“小车和钩码”）动能的增量。（2）（10分）小明同学为了测定某太阳能硅光电池组的电动势和内电阻，设计了如图甲所示的电路，在一定光照条件下进行实验：4打点计时器沙桶纸带小车(a)图甲图乙ABCDE012345678910Fcm稳定光源硅光电池组µAV图乙RμAV图甲①请根据图甲完成图乙中实物的连线。②将测量出来的数据记录在下表中，其中第4组数据的电压如图丙所示，则此时电压为_______V。12345678U/V1.771.751.701.541.271.000.50I/μA1230486068768086]③将这些数据在图丁中描点，第4组数据还未描出。a．请在图丁中描出第4组数据的点，作出该硅光电池组的U－I图线b．b．由此U－I图线可知，该硅光电池组的电动势E＝1.80V，电池组的内阻随其输出电流的变化而改变，在电流为80μA时，该电池组的内阻r＝________Ω（保留两位有效数字）。20．（15分）如图所示，一小球自平台上水平抛出，恰好落在临近平台的一倾角为α＝53°的光滑斜面...
