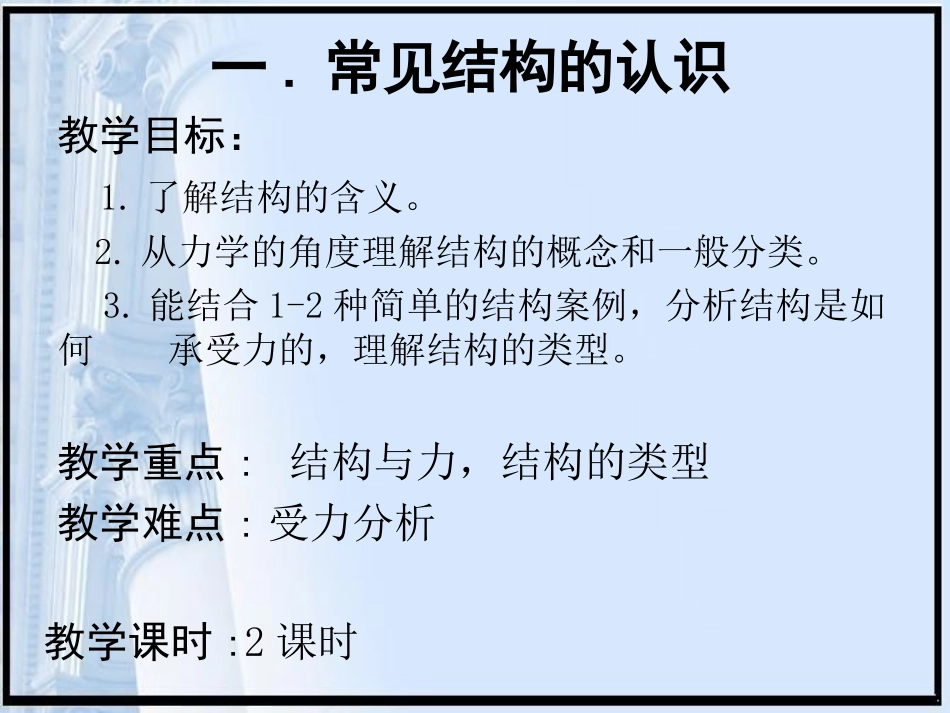

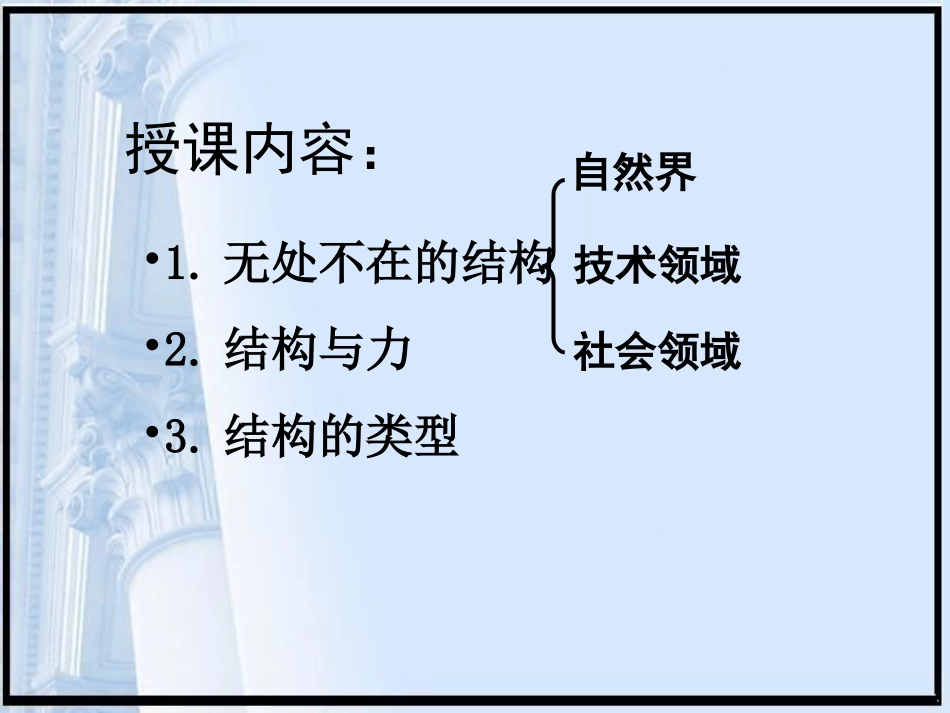

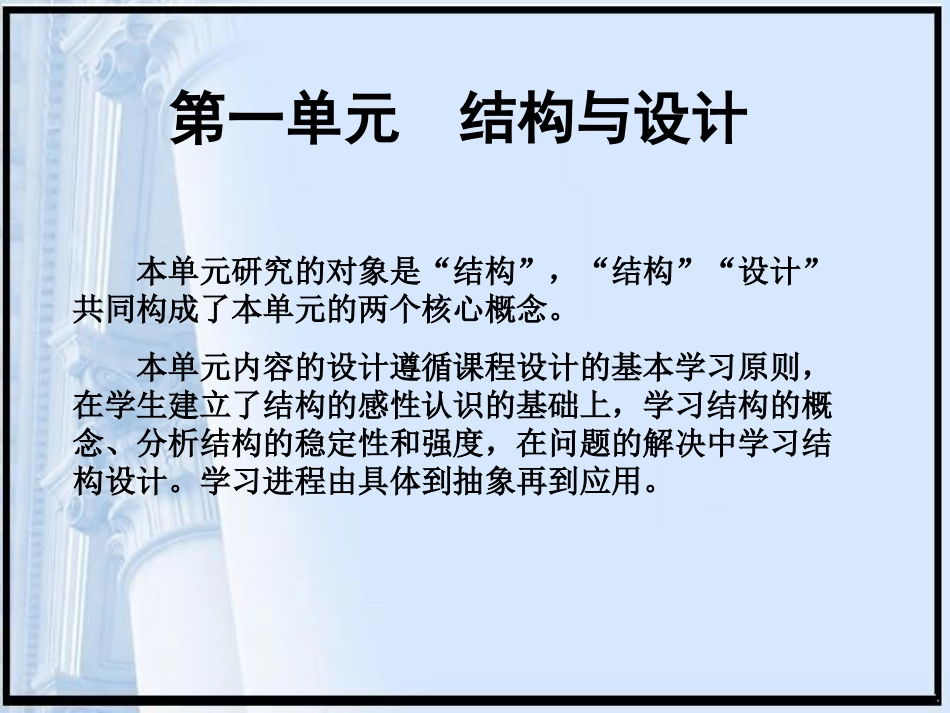

第一单元结构与设计本单元研究的对象是“结构”，“结构”“设计”共同构成了本单元的两个核心概念。本单元内容的设计遵循课程设计的基本学习原则，在学生建立了结构的感性认识的基础上，学习结构的概念、分析结构的稳定性和强度，在问题的解决中学习结构设计。学习进程由具体到抽象再到应用。教学目标：1.了解结构的含义。2.从力学的角度理解结构的概念和一般分类。3.能结合1-2种简单的结构案例，分析结构是如何承受力的，理解结构的类型。教学重点:结构与力，结构的类型教学难点:受力分析教学课时:2课时一.常见结构的认识授课内容：•1.无处不在的结构•2.结构与力•3.结构的类型自然界技术领域社会领域第一单元结构与设计第一节常见结构的认识•永川北山中学张明奇1.无处不在的结构结构是什么？（广义含义）•结构是指事物的各个组成部分之间的有序搭配和排列。注意：世界上任何事物都存在结构，结构多种多样且决定着事物存在的性质。•除自然界外，还有在技术领域和社会领域，也存在着普遍的结构现象。找一找案例分析2.结构与力•1981年7月17日美国的堪萨斯城饭店发生倒塌。造成113人死亡，200人受重伤。•这一惨案的结论是：空中通道和凉台的构造设计有缺陷，从墙壁至立柱间的空中距离过长。（1）结构（力学含义）•结构是指可承受一定力的架构形态；•可以抵抗能引起形状和大小改变的力；•由若干构件组成。•构件的抵抗力称为内力。•单位面积上的内力称为应力。（σ=F/S）•应力达到某一极限时，构件被破坏。说明（2）基本受力形式工程中，构件的受力情况是比较复杂的，为了便于设计和计算，一般将构件的受力形式简化成以下五种：拉力、压力、剪切力、弯曲力、扭转力。①拉力受力特点：物体所承受拉拽力②压力受力特点：物体承受挤压力。③剪切力受力特点：物体同时受两个距离很近，大小相等，方向相反的平行力。④弯曲力受力特点：使物体产生弯曲。⑤扭转力受力特点：物体两端受方向相反的力，使物体发生扭转变形。马上行动•力的分析案例分析•南京长江大桥小试验比较不同形状的纸板承受压力的大小1、哪种情况下纸板的抗压能力最强？2、举例说明这一结论在实际应用中有什么意义。结构分析•结构分析是土木工程中很重要的一环，说实在的也是相当的专业与艰涩。•分析结构的受力情况时，首先要清楚组成结构的构件受到哪些力的作用；其次要清楚在这些力的作用下，构件能否安全、可靠地工作。指出下列结构可以抵抗来自外界哪些方面的作用力：建筑物的窗户：课桌：硬纸包装箱：抵抗来自建筑物墙的正向和侧向的压力、风的作用力，及其自身的重力承受来自桌面物体的压力和它自身的重力等承受箱内物体的重力、箱内物体向外的挤压力以及自身的重力等P5结构分析的方法(1)房屋结构在分析简单的房屋结构时,是将房子的结构分成梁,柱等简单的结构原件,再进行分析结构分析的方法(2)桥梁结构分析桥梁结构时,是将桥梁结构分成梁,柱等简单的结构原件,再去进行分析3.结构的类型根据物体的结构形态，通常将结构分为以下三种：实体结构、框架结构、壳体结构注意：在生产和生活实际中，大多数物体的结构是由两种或两种以上的基本结构组合而成的。3.1实体结构•结构体本身是实心的结构。•受力特点：外力分布在整个体积中。实例中华门长城3.2框架结构•结构体由细长的构件组成的结构。•受力特点：支撑空间而不充满空间。实例•中和殿3.3壳体结构•层状的结构。•受力特点：外力作用在结构的表面上。小试验壳体结构的受力情况•壳体结构：经典壳体建筑欣赏悉尼歌剧院清华大学大礼堂•壳体结构：经典壳体建筑欣赏广州新体育馆国家大剧院实例赵州桥组合结构•好多物体的结构是由基本结构组合而成的结构埃菲尔铁塔底座的实体结构埃菲尔铁塔上部的框架结构物体结构实体结构框架结构壳体结构组合结构受力特点栅栏圆形陶瓷装饰品冰山高层建筑的穹顶钢化玻璃锅盖竹排汽车外壳人的头盖骨古罗马斗兽场√√√√√√√√√▲▲▲▲案例分析•巴黎圣母院试验扑克牌承载实验课堂小结1.结构的定义：事物的各个组成部分之间的有序搭配和排列。2.结构所受力的基本类型：拉力、压力、弯曲力、剪切力、扭转力。3.结...
