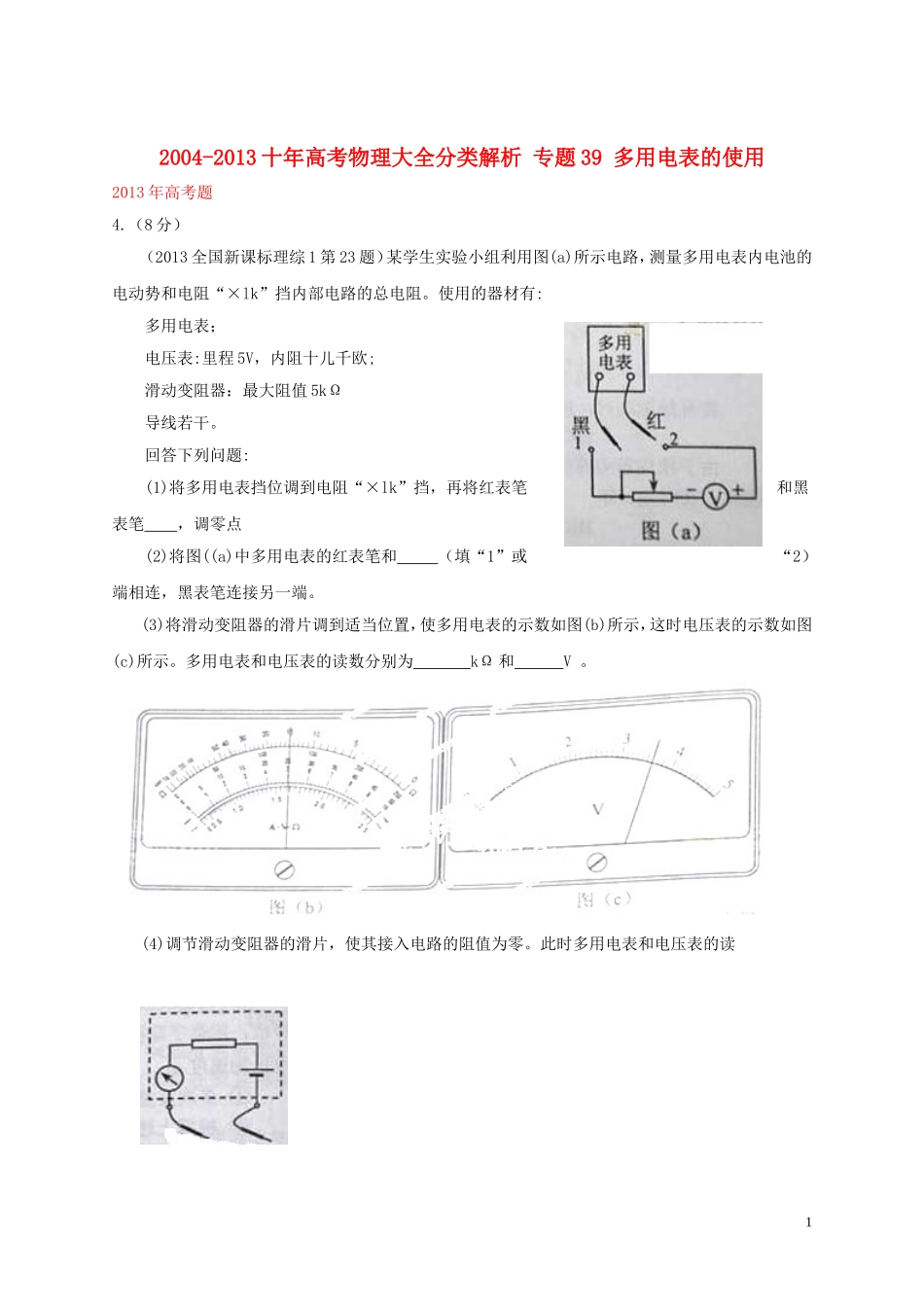

2004-2013十年高考物理大全分类解析-专题39-多用电表的使用_第1页
1/19

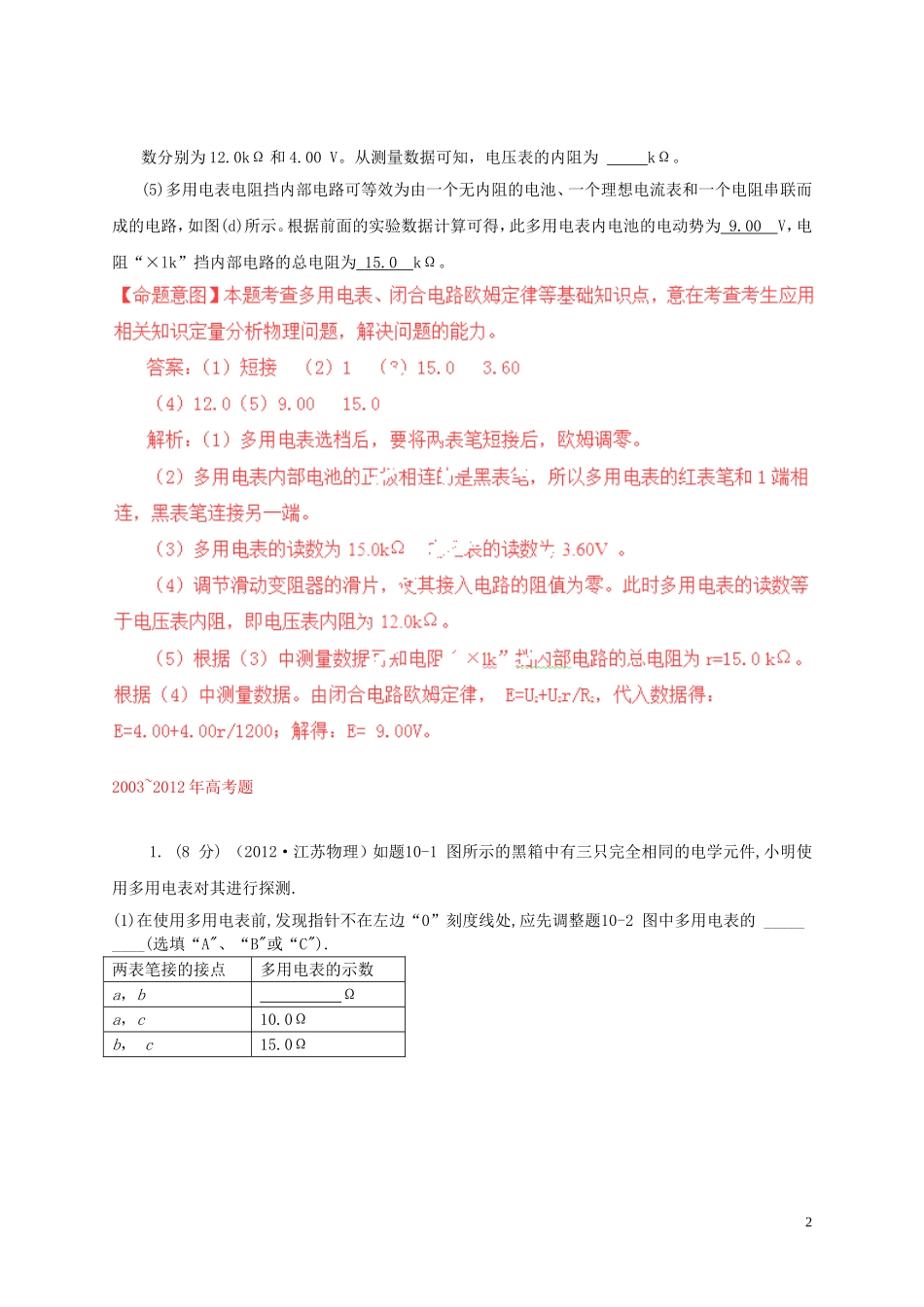

2004-2013十年高考物理大全分类解析-专题39-多用电表的使用_第2页
2/19

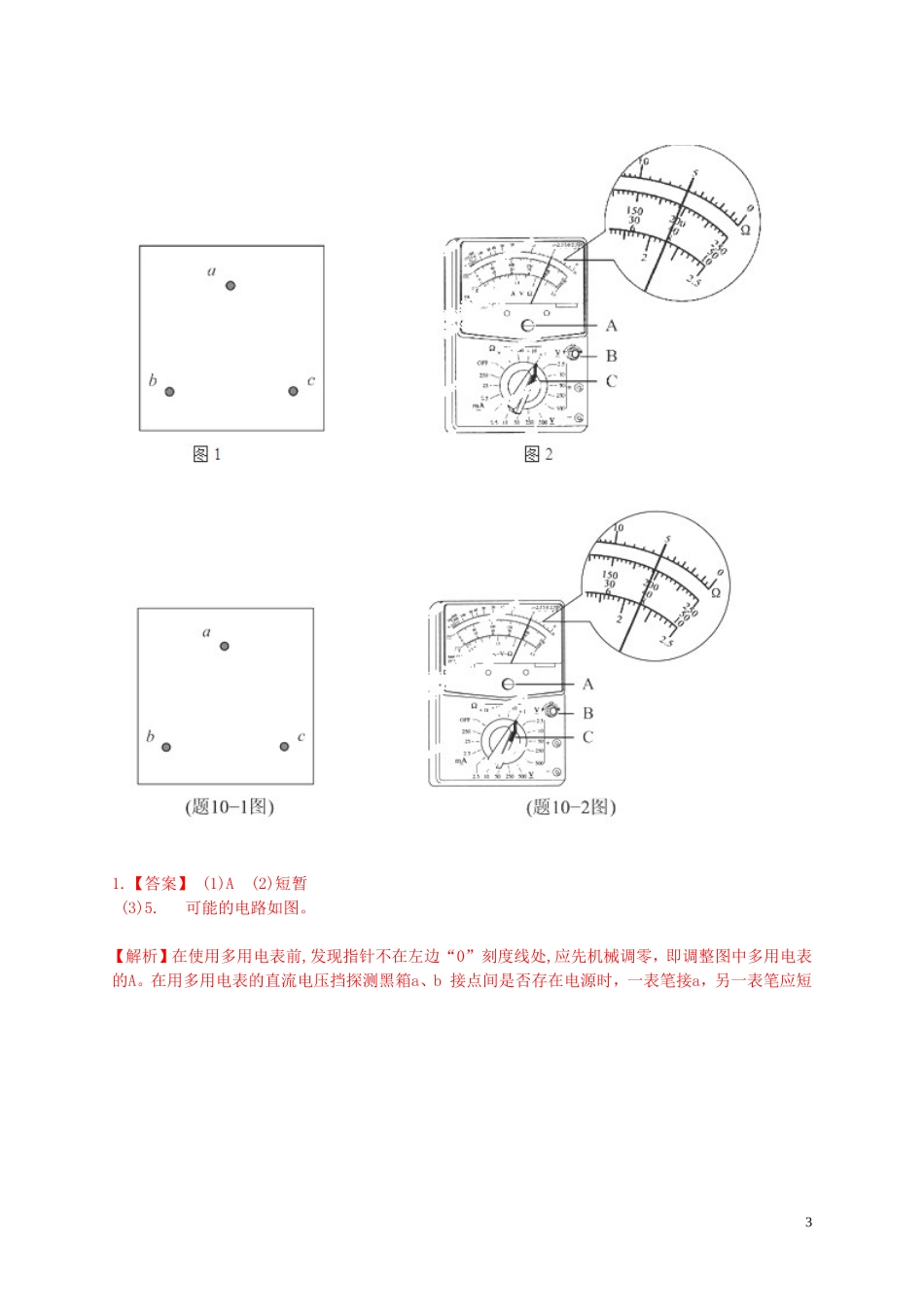

2004-2013十年高考物理大全分类解析-专题39-多用电表的使用_第3页
3/19
2004-2013十年高考物理大全分类解析专题39多用电表的使用2013年高考题4.(8分)(2013全国新课标理综1第23题)某学生实验小组利用图(a)所示电路,测量多用电表内电池的电动势和电阻“×lk”挡内部电路的总电阻。使用的器材有:多用电表;电压表:里程5V,内阻十儿千欧;滑动变阻器:最大阻值5kΩ导线若干。回答下列问题:(1)将多用电表挡位调到电阻“×lk”挡,再将红表笔和黑表笔,调零点(2)将图((a)中多用电表的红表笔和(填“1”或“2)端相连,黑表笔连接另一端。(3)将滑动变阻器的滑片调到适当位置,使多用电表的示数如图(b)所示,这时电压表的示数如图(c)所示。多用电表和电压表的读数分别为kΩ和V。(4)调节滑动变阻器的滑片,使其接入电路的阻值为零。此时多用电表和电压表的读1数分别为12.0kΩ和4.00V。从测量数据可知,电压表的内阻为kΩ。(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如图(d)所示。根据前面的实验数据计算可得,此多用电表内电池的电动势为9.00V,电阻“×lk”挡内部电路的总电阻为15.0kΩ。2003~2012年高考题1.(8分)(2012·江苏物理)如题10-1图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.(1)在使用多用电表前,发现指针不在左边“0”刻度线处,应先调整题10-2图中多用电表的_________(选填“A"、“B"或“C").两表笔接的接点多用电表的示数a,bΩa,c10.0Ωb,c15.0Ω21.【答案】(1)A(2)短暂(3)5.可能的电路如图。【解析】在使用多用电表前,发现指针不在左边“0”刻度线处,应先机械调零,即调整图中多用电表的A。在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时,一表笔接a,另一表笔应短3(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时,一表笔接a,另一表笔应_________(选填“短暂”或“持续”)接b,同时观察指针偏转情况.(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,测量各接点间的阻值。.测量中发现,每对接点间正反向阻值均相等,测量记录如下表.两表笔分别接a、b时,多用电表的示数如题10-2图所示请将记录表补充完整,,并在答题卡的黑箱图中画出一种可能的电路。【考点定位】此题考查多用电表的使用和黑箱中元件探测。2.(2012·全国理综)在黑箱内有一由四个阻值相同的电阻构成的串并联电路,黑箱面板上有三个接线柱1、2、3.用欧姆表测得1、2接线柱之间的电阻为1Ω,2、3接线柱之间的电阻为1.5Ω,1、3接线柱之间的电阻为2.5Ω。(1)在虚线框中画出黑箱中的电阻连接方式;4(2)如果将1、3接线柱用导线连接起来,1、2接线柱之间的电阻为______Ω。3.(6分)(2012·上海物理)在练习使用多用表的实验中(1)某同学连接的电路如图所示。①若旋转选择开关,使其尖端对准直流电流档,此时测得的是通过____________的电流;②若断开电路中的电键,旋转选择开关使其尖端对准欧姆档,此时测得的是____________的阻值;③若旋转选择开关,使其尖端对准直流电压档,闭合电键,并将滑动变阻器的滑片移至最左端,此时测得的是____________两端的电压。(2)(单选)在使用多用表的欧姆档测量电阻时,若()(A)双手捏住两表笔金属杆,测量值将偏大(B)测量时发现指针偏离中央刻度过大,则必需减小倍率,重新调零后再进行测量(C)选择“×10”倍率测量时发现指针位于20与30正中间,则测量值小于25Ω(D)欧姆表内的电池使用时间太长,虽能完成调零,但测量值将略偏大5【考点定位】此题考查多用电表的使用。4.(2011全国理综卷)使用多用电表测量电阻时,多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联,两个表笔分别位于此串联电路的两端。现需要测量多用电表内电池的电动势,给定的器材有:待测多用电表,量程为60mA的电流表,电阻箱,导线若干。实验时,将多用电表调至×1Ω挡,调好零点;电阻箱置于适当数值。完成下列填空:(1)仪器连线如图l所示(a和b是多用电表的两个表笔)。若两电表均正常工作,则表笔a为_________(填“红”或“黑”)色;(2)若适当调节电阻箱后,图1中多用电表、电流表与电...
