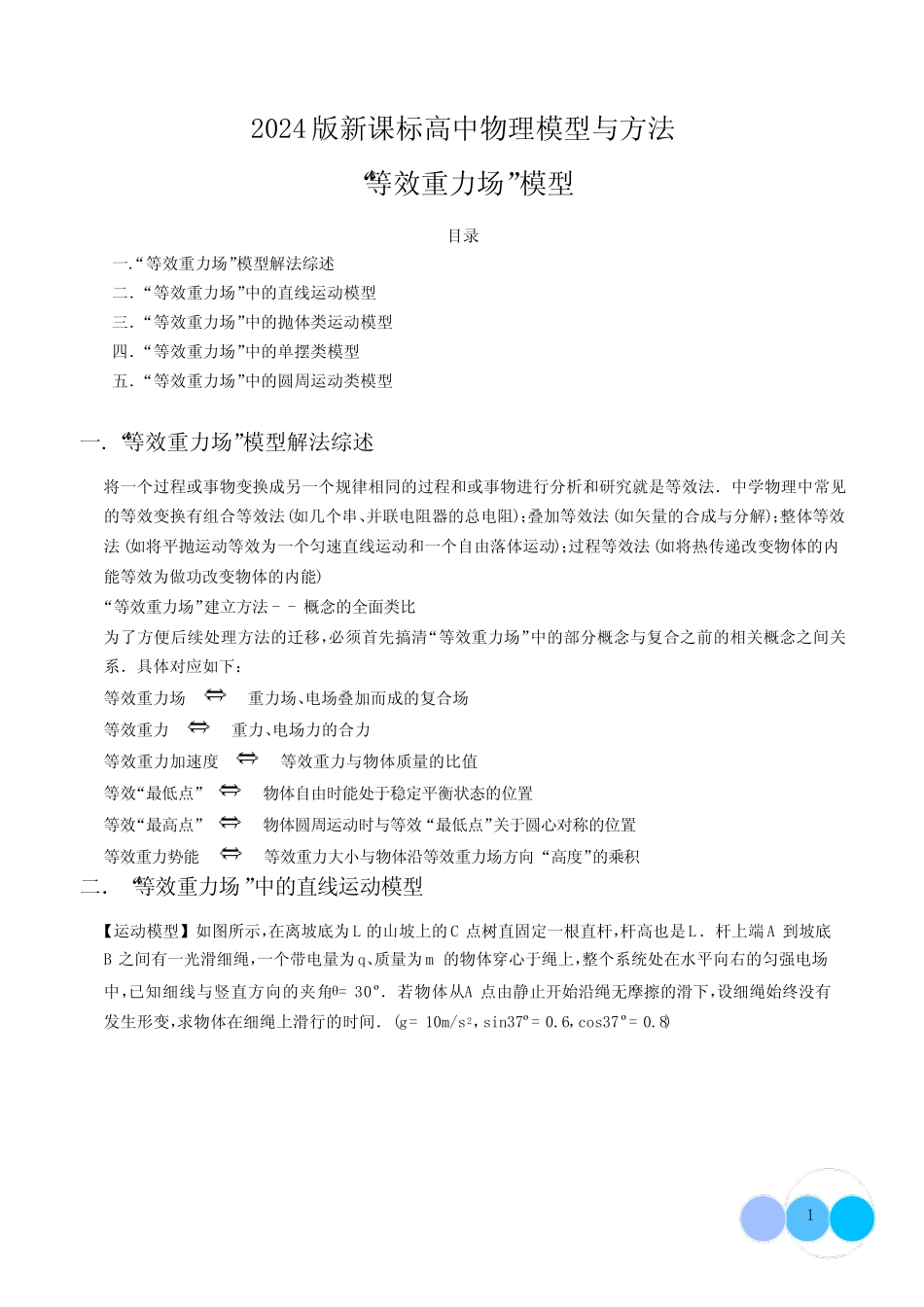

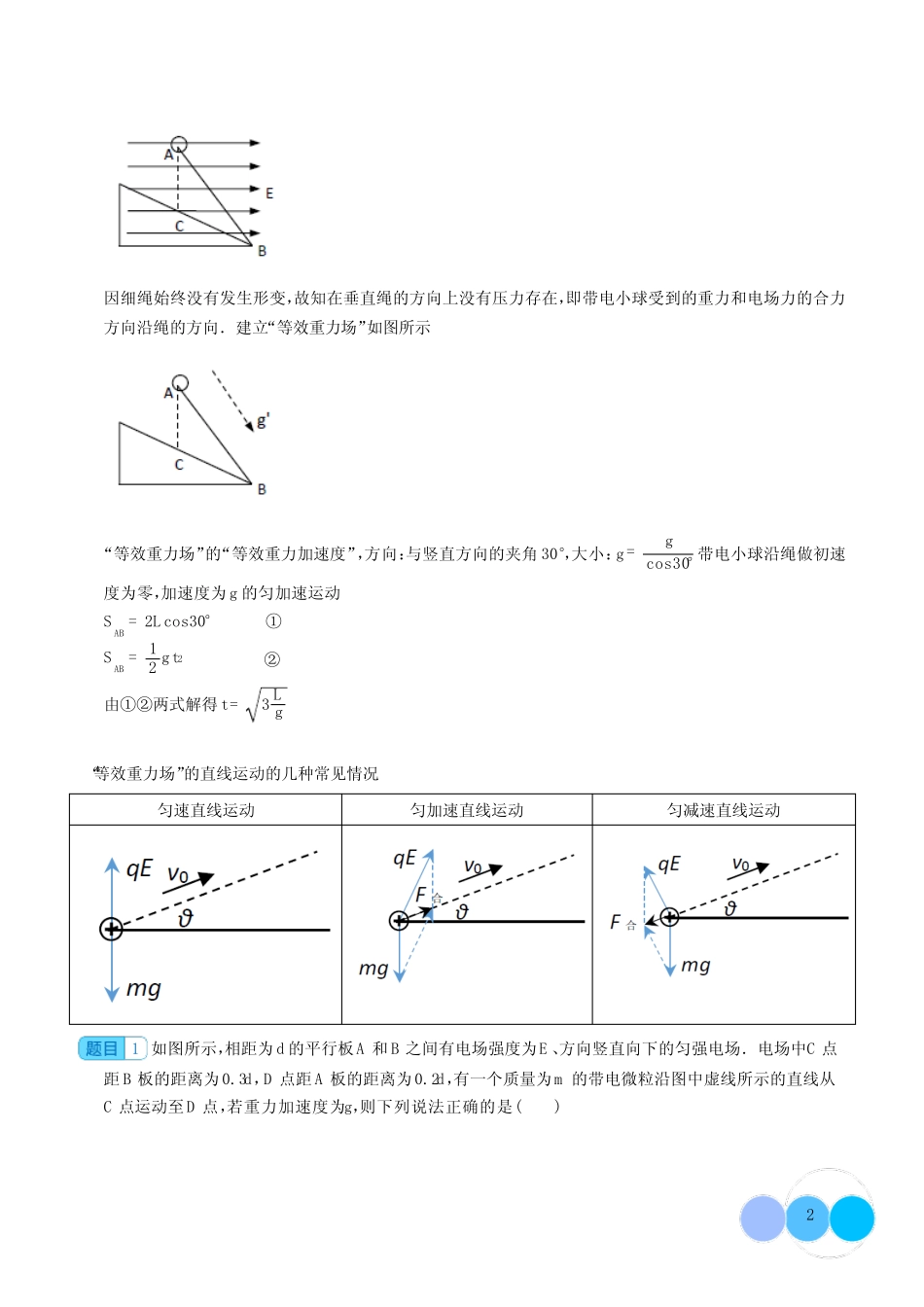

12024版新课标高中物理模型与方法“等效重力场”模型目录一.“等效重力场”模型解法综述二．“等效重力场”中的直线运动模型三．“等效重力场”中的抛体类运动模型四．“等效重力场”中的单摆类模型五．“等效重力场”中的圆周运动类模型一.“等效重力场”模型解法综述将一个过程或事物变换成另一个规律相同的过程和或事物进行分析和研究就是等效法．中学物理中常见的等效变换有组合等效法(如几个串、并联电阻器的总电阻)；叠加等效法(如矢量的合成与分解)；整体等效法(如将平抛运动等效为一个匀速直线运动和一个自由落体运动)；过程等效法(如将热传递改变物体的内能等效为做功改变物体的内能)“等效重力场”建立方法--概念的全面类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系．具体对应如下：等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力等效重力加速度等效重力与物体质量的比值等效“最低点”物体自由时能处于稳定平衡状态的位置等效“最高点”物体圆周运动时与等效“最低点”关于圆心对称的位置等效重力势能等效重力大小与物体沿等效重力场方向“高度”的乘积二．“等效重力场”中的直线运动模型【运动模型】如图所示，在离坡底为L的山坡上的C点树直固定一根直杆，杆高也是L．杆上端A到坡底B之间有一光滑细绳，一个带电量为q、质量为m的物体穿心于绳上，整个系统处在水平向右的匀强电场中，已知细线与竖直方向的夹角θ=30º．若物体从A点由静止开始沿绳无摩擦的滑下，设细绳始终没有发生形变，求物体在细绳上滑行的时间．(g=10m/s2，sin37º=0.6，cos37º=0.8)2因细绳始终没有发生形变，故知在垂直绳的方向上没有压力存在，即带电小球受到的重力和电场力的合力方向沿绳的方向．建立“等效重力场”如图所示“等效重力场”的“等效重力加速度”，方向：与竖直方向的夹角30°，大小：g=gcos30°带电小球沿绳做初速度为零，加速度为g的匀加速运动SAB=2Lcos30°①SAB=12gt2②由①②两式解得t=3Lg“等效重力场”的直线运动的几种常见情况匀速直线运动匀加速直线运动匀减速直线运动1如图所示，相距为d的平行板A和B之间有电场强度为E、方向竖直向下的匀强电场．电场中C点距B板的距离为0.3d，D点距A板的距离为0.2d，有一个质量为m的带电微粒沿图中虚线所示的直线从C点运动至D点，若重力加速度为g，则下列说法正确的是()3A.该微粒在D点时的电势能比在C点时的大B.该微粒做匀变速直线运动C.在此过程中电场力对微粒做的功为0.5mgdD.该微粒带正电，所带电荷量大小为q=mgE【答案】C【解析】由题知，微粒沿直线运动，可知重力和电场力二力平衡，微粒做匀速直线运动，微粒带负电，B、D错误；微粒从C点运动至D点，电场力做正功，电势能减小，A错误；此过程中电场力对微粒做的功为W=Fx=mg(d-0.3d-0.2d)=0.5mgd，C正确．2(2023·全国·高三专题练习)AB、CD两块正对的平行金属板与水平面成30°角固定，竖直截面如图所示。两板间距10cm，电荷量为1.0×10-8C、质量为3.0×10-4kg的小球用长为5cm的绝缘细线悬挂于A点。闭合开关S，小球静止时，细线与AB板夹角为30°；剪断细线，小球运动到CD板上的M点(未标出)，则()A.MC距离为53cmB.电势能增加了343×10-4JC.电场强度大小为3×104N/CD.减小R的阻值，MC的距离将变大【答案】B【详解】A．根据平衡条件和几何关系，对小球受力分析如图所示根据几何关系可得T=qETsin60°+qEsin60°=mg联立解得4T=qE=3×10-3N剪断细线，小球做匀加速直线运动，如图所示根据几何关系可得LMC=dtan60°=103cm故A错误；B．根据几何关系可得小球沿着电场力方向的位移x=(10-5sin30°)=7.5cm与电场力方向相反，电场力做功为W电=-qEx=-343×10-4J则小球的电势能增加343×10-4J，故B正确；C．电场强度的大小E=qEq=3×105N/C故C错误；D．减小R的阻值，极板间的电势差不变，极板间的电场强度不变，所以小球的运动不会发生改变，MC的距离不变，故D错误。故选B。3(2023·河南郑州·郑州外国语学校校考模拟预测)如图所示，在竖直面(纸面)内有匀强电场，带电量为q(q>0)、质量为m的小球受水平向右大小为F...
