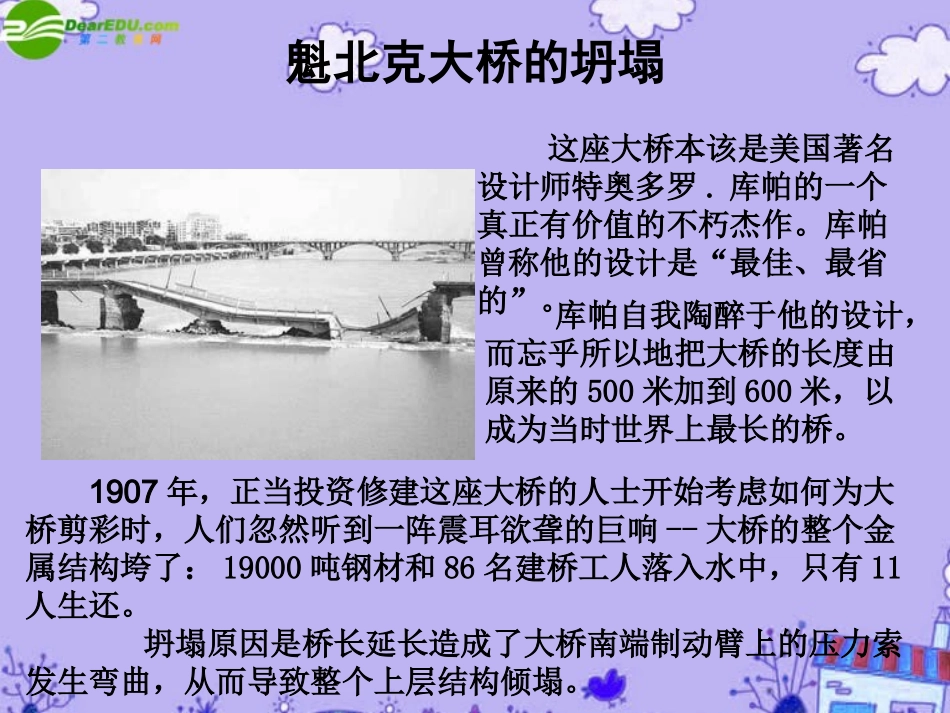

魁北克大桥的坍塌这座大桥本该是美国著名设计师特奥多罗.库帕的一个真正有价值的不朽杰作。库帕曾称他的设计是“最佳、最省的”。库帕自我陶醉于他的设计，而忘乎所以地把大桥的长度由原来的500米加到600米，以成为当时世界上最长的桥。1907年，正当投资修建这座大桥的人士开始考虑如何为大桥剪彩时，人们忽然听到一阵震耳欲聋的巨响--大桥的整个金属结构垮了：19000吨钢材和86名建桥工人落入水中，只有11人生还。坍塌原因是桥长延长造成了大桥南端制动臂上的压力索发生弯曲，从而导致整个上层结构倾塌。魁北克大桥第二次坍塌事故时间：1916年9月11日。坍塌原因：由于设计上的缺陷，导致桥体实际承载量远低于设计承载量，并导致该桥第二次坍塌。我国首座斜靠式系杆拱桥——义乌丹溪大桥主桥为钢管混凝土拱桥，主跨88米，主拱之间没有横撑，采用斜靠拱抵抗侧向水平力。外观优美，不像受普通钢管拱横撑的影响，视野开阔。桥面钢主梁采用顶推/牵引法施工，横梁、拱圈采用带悬臂的龙门吊吊装施工。那到底什么样的结构是稳定的，什么样的结构又是不稳定的？结构稳定与不稳定的程度又如何评价？二稳固结构的探析结构与稳定性结构在负载的作用下维持其原有平衡状态的能力。结构的稳定性：填表说明下表中的物体有可能因受到哪些力的作用而出现不稳定现象，并根据你的生活经验，简要说明原因。物体受到的外力不稳定的主要原因静止放置的自行车落地灯底小口大的空竹篓推力碰撞支撑面积较小碰撞碰撞重心过高、底座小与地面的接触面较小、底小口大的形状结构的稳定性与什么因素有关？想一想：影响结构稳定性的主要因素：重心位置的高低结构与地面接触所形成的支撑面大小结构的形状比萨斜塔从1174年始建，1350年竣工，经历了176年。但由于塔身过重，地质松软，因此塔身仍以每年1．25毫米的速度向南倾斜。到1999年1月，塔顶比中轴线偏斜已达4．8米。意大利当局为了拯救斜塔，已向全世界广泛征求保护方案，同时在塔的北侧加压了830吨的铅块，并在塔身的三分之一处加了一圈铜缆，向北牵拉固定。不过斜有斜的好处，每天为“斜”而来的参观者多达10余万人，扔下大把大把的银子。如果它是一座正塔，比萨就不会有今天的风光，也就不会有这么多便宜可占了。通过分析长方体重心的垂线位置与稳定性示意图，使学生容易理解，比萨斜塔不倒的原因是它的重心所在点的垂线落在塔的底面的范围内。当塔倾斜到一定程度，重心的垂线不再落在塔的底面时，塔就会倾倒。结构重心的位置：结构重心所在点的垂线是否落在结构底面的范围内，落在就是稳定的，没有就是不稳定的。因素：重心位置的高低静态的自行车是如何保持稳定的？应注意，支撑架与地面的夹角不能过小，否则自行车的自身重力集中在支架上，同样容易失去平衡。电动自行车或摩托车的另一种常见支撑形式如左图请分析1、支撑点与地面构成的几何形状；2、前、后车轮的受力；3、重心位置；4、稳定情况；三角形车自身重力、承载力、地面支撑力落在支撑架与前轮组成的三角形内比较稳定支撑面积越大，结构越稳定接触面是物体与地面接触形成的面支撑面是物体与地面接触形成支撑点的连线与地面构成的面因素：支撑面积的大小人们利用梯子可以登高。请分析A字形梯载人时能稳定的原因，如果没有梯子中间的拉杆将会怎么样？一般情况下，梯子打开的时候，梯面与地面组成三角形，梯子本身就能站得稳。当连接两个梯面的横杆拉直时，两个梯面的上半部分就与横杆构成了稳定的三角形，这就进一步加强了梯子的稳定性，保证梯子能承受人体的压力。如果没有梯子中间的拉杆，载人时就不能保持稳定。因素：结构的形状在使用图中的两种形状的茶几时，需要注意什么才能使他们保持稳定？生活中我们有这样的经验，一个物体要有三个支撑点才能稳定，如果只有两个就会倒下。但是，自行车在骑起来时，却只有两个支撑点，为什么不会倒下？陀螺效应：凡是高速旋转的物体，都有一种使转动轴保持不变的能力，这种能力使得陀螺即使在不平的支持面上转动也不会倒下。所以一旦自行车运动起来后，转动的车轮也具备这种能力，这种能力使得自行车即使发生了倾斜，也能自动地把自行车调整过来，这就是自...
