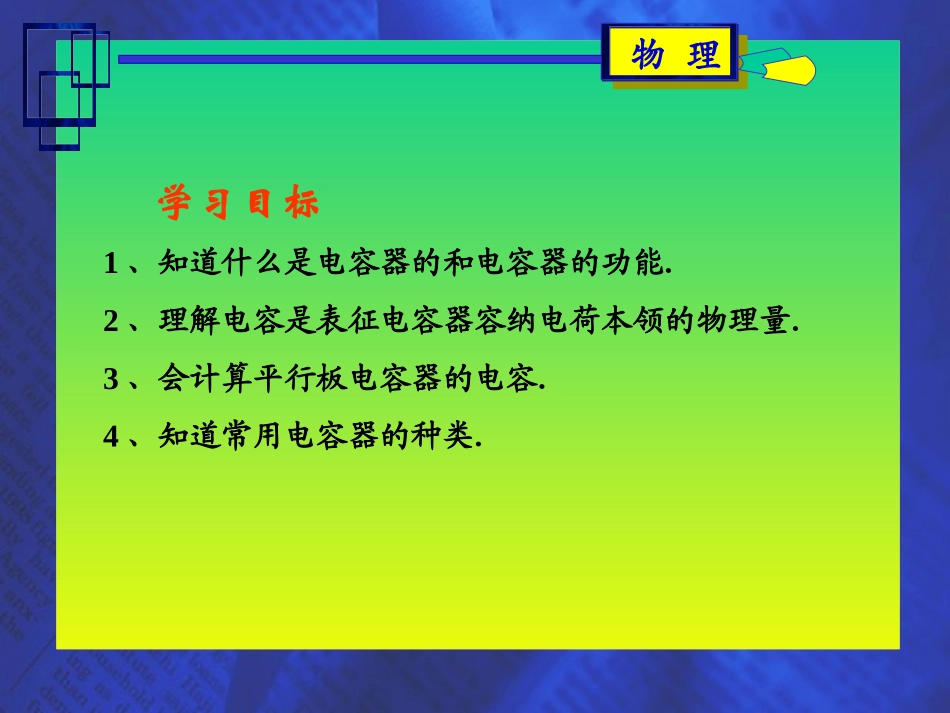

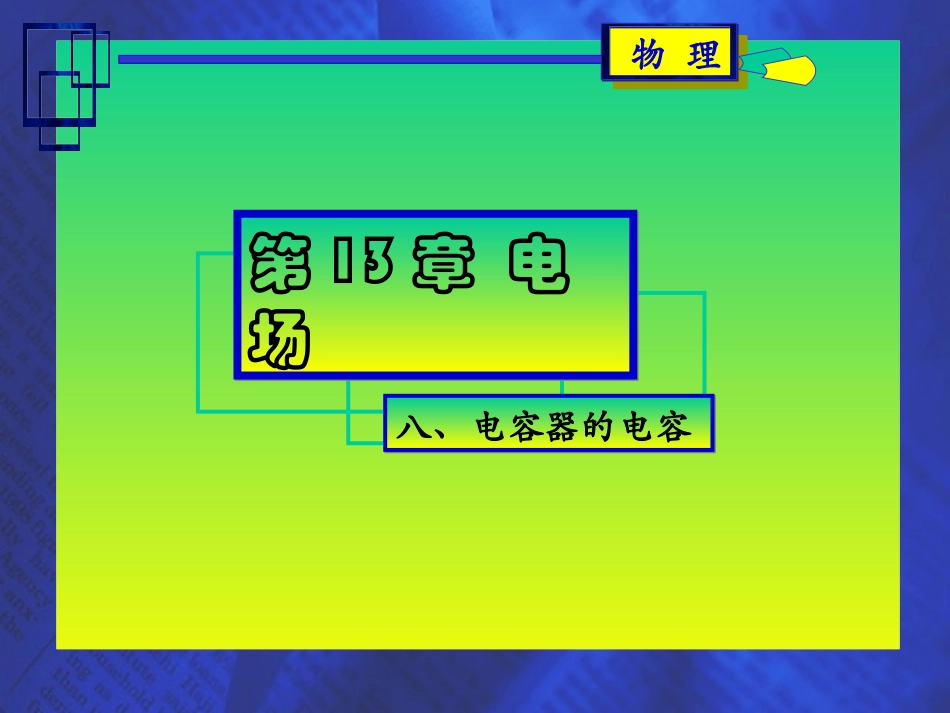

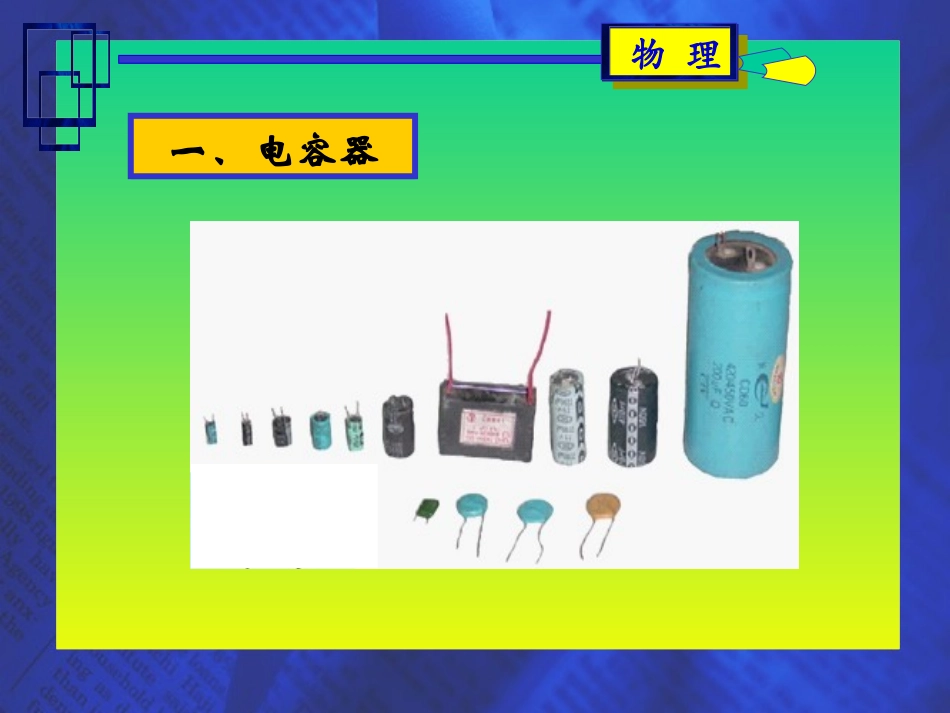

物理物理八、电容器的电容八、电容器的电容第13章电场第13章电场物理物理学习目标1、知道什么是电容器的和电容器的功能.2、理解电容是表征电容器容纳电荷本领的物理量.3、会计算平行板电容器的电容.4、知道常用电容器的种类.物理物理一、电容器物理物理物理物理一、电容器物理物理1、概念:任何两个彼此绝缘又相距很近的导体,组成一个电容器。电介质电容器的极板物理物理一、电容器2、电容器的充电和放电过程(1)充电:使电容器的两个极板分别带上等量的异种电荷,这个过程叫充电。UG++++++-Q+Q------电容器的带电量Q:每个极板上所带电量的绝对值。物理物理一、电容器2、电容器的充电和放电过程(2)放电:已经充电的电容器两极板上的电荷的中和过程,叫放电。++++++Q+QUG物理物理一、电容器2、电容器的充电和放电过程(1)充电:带电量Q增加,板间电压U增加,板间场强E增加,电能→电场能(2)放电:带电量Q减少,板间电压U减小,板间场强E减小,电场能→电能【注意】当电容器带电量发生改变时,电路中有电流;稳定后电路中无电流,因为两极板绝缘,电流通不过。物理物理二、电容++++++------+Q-QU【实验表明】当电容器带电Q后(两板带等量异种电荷),两板就有电势差U(也叫电压),且Q/U是个常量。电量:Q2Q3Q电压:U2U3U物理物理二、电容1、定义:电容器所带电量Q与电容器两极板间电势差U的比值,叫电容器的电容。即:2、电容器的电容由本身结构决定,与Q、U无关.3、单位:F1F=1C/V1F=106μF=1012pF4、物理意义:描述电容器容纳电荷的本领。电容越大,表明在相同电势差情况下,电容器所带的电荷越多。QCU物理物理二、电容5、公式也可写成:6、影响电容的因素:两极板的正对面积、两极板的距离、电介质等。7、平行板电容器的电容:【实验探究】4SCkdε—介电常数(ε>1)其中:S—正对面积d—两板间距离k—静电常量QQQQCUUUU物理物理三、电容器的种类1、从构造上划分:(1)固定电容器(2)可变电容器2、按电介质的种类划分:(1)聚苯乙烯电容器(2)陶瓷电容器(3)电解电容器3、电容器的符号:固定电容器可变电容器电解电容器+-物理物理1、根据电容电容器的电容定义式:C=Q/U可知()A、电容器带的电量Q越多,它的电容C就越大,C与Q成正比B、电容器不带电时,其电容为零C、电容器两极板间的电压U越高,它的电容C就越小,C与U成反比D、电容器的电容大小与其带电情况无关巩固训练物理物理巩固训练2、电容器A的电容比电容器B的电容大,表明:A、A所带的电量比B多。B、A比B容纳电量的本领强。C、A的两极板正对面积更大。D、两电容器的电压都是1V时,A的电量比B大。物理物理巩固训练3、有一电容器,其标有“200V0.6μF”,则:A、当电压为200V时,电容才是0.6μFB、电压为100V时,电容也是0.6μFC、该电容器工作中,其电压时刻不能超过200VD、长时间使用该电容器时,其电压不能超过200VE、200V指的是额定电压F、该电容器工作中,电压一定要200V物理物理2、平行板电容器两极板间电压恒定,带电的油滴在两板间静止,若将两板间距离增大一些,则油滴将()A、向上运动B、向下运动C、向左运动D、向右运动【思考】若断开开关再增大两板间距离,情况又如何?巩固训练物理物理【重要说明】当电容器始终与电源相连时,其电压不变当电容器充电后与电源断开,其带电量不变物理物理3、要使平行板电容器两极板间的电势差加倍,同时极板间的电场强度减半,可采用的方法是()A、两极间板的电荷量加倍,板间距离为原来的4倍B、两极板间的电荷量减半,板间距离为原来的4倍C、两极间板的电荷量加倍,板间距离为原来的2倍D、两极板间的电荷量减半,板间距离为原来的2倍巩固训练物理物理小结学习目标1、知道什么是电容器的和电容器的功能.2、理解电容是表征电容器容纳电荷本领的物理量.3、会计算平行板电容器的电容.4、知道常用电容器的种类.物理物理1、复习本节,预习下节内容2、练习七(3)、(4)3、《步步高》第七节练习布置作业
