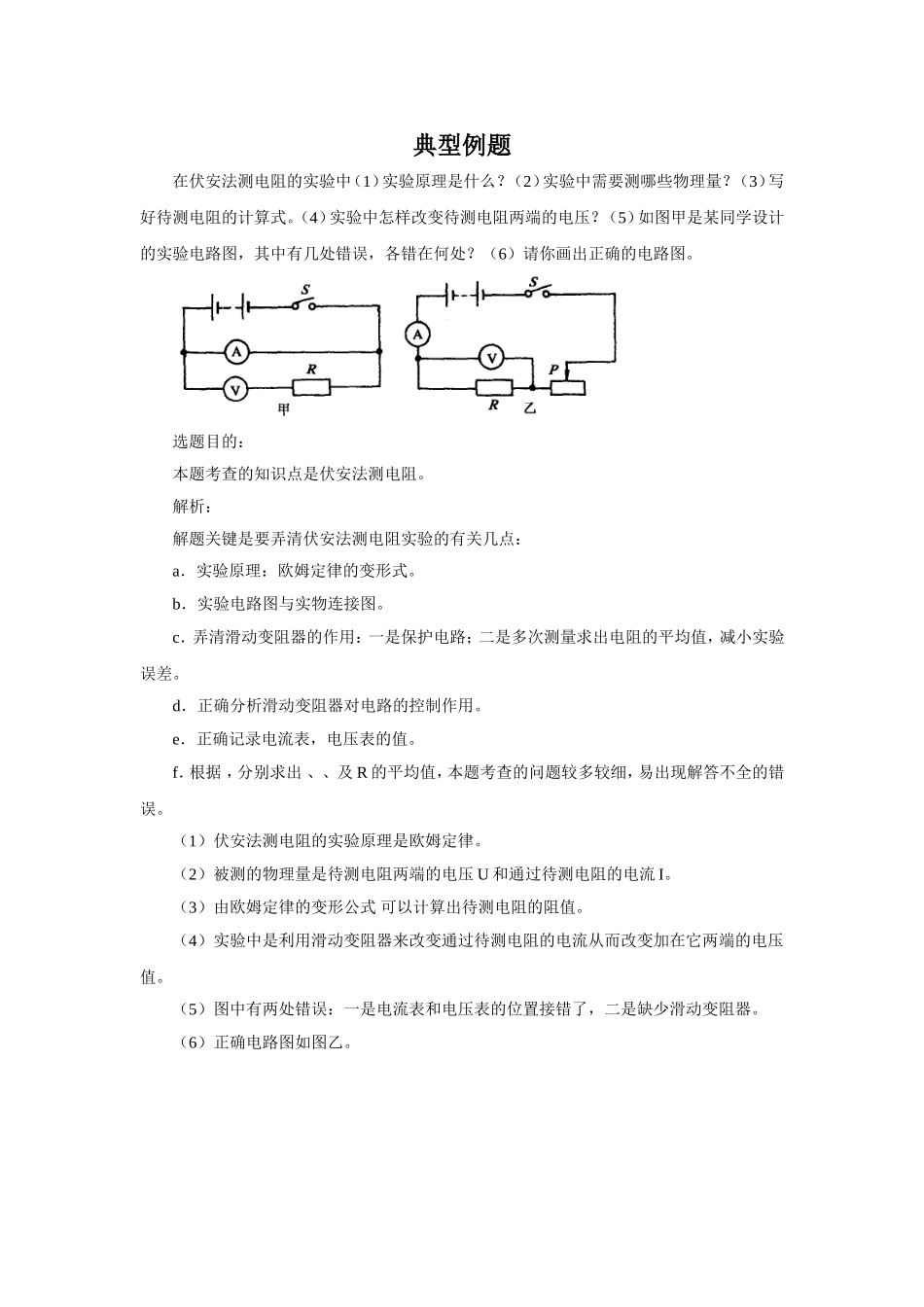

典型例题在伏安法测电阻的实验中（1）实验原理是什么？（2）实验中需要测哪些物理量？（3）写好待测电阻的计算式。（4）实验中怎样改变待测电阻两端的电压？（5）如图甲是某同学设计的实验电路图，其中有几处错误，各错在何处？（6）请你画出正确的电路图。选题目的：本题考查的知识点是伏安法测电阻。解析：解题关键是要弄清伏安法测电阻实验的有关几点：a．实验原理：欧姆定律的变形式。b．实验电路图与实物连接图。c．弄清滑动变阻器的作用：一是保护电路；二是多次测量求出电阻的平均值，减小实验误差。d．正确分析滑动变阻器对电路的控制作用。e．正确记录电流表，电压表的值。f．根据，分别求出、、及R的平均值，本题考查的问题较多较细，易出现解答不全的错误。（1）伏安法测电阻的实验原理是欧姆定律。（2）被测的物理量是待测电阻两端的电压U和通过待测电阻的电流I。（3）由欧姆定律的变形公式可以计算出待测电阻的阻值。（4）实验中是利用滑动变阻器来改变通过待测电阻的电流从而改变加在它两端的电压值。（5）图中有两处错误：一是电流表和电压表的位置接错了，二是缺少滑动变阻器。（6）正确电路图如图乙。
