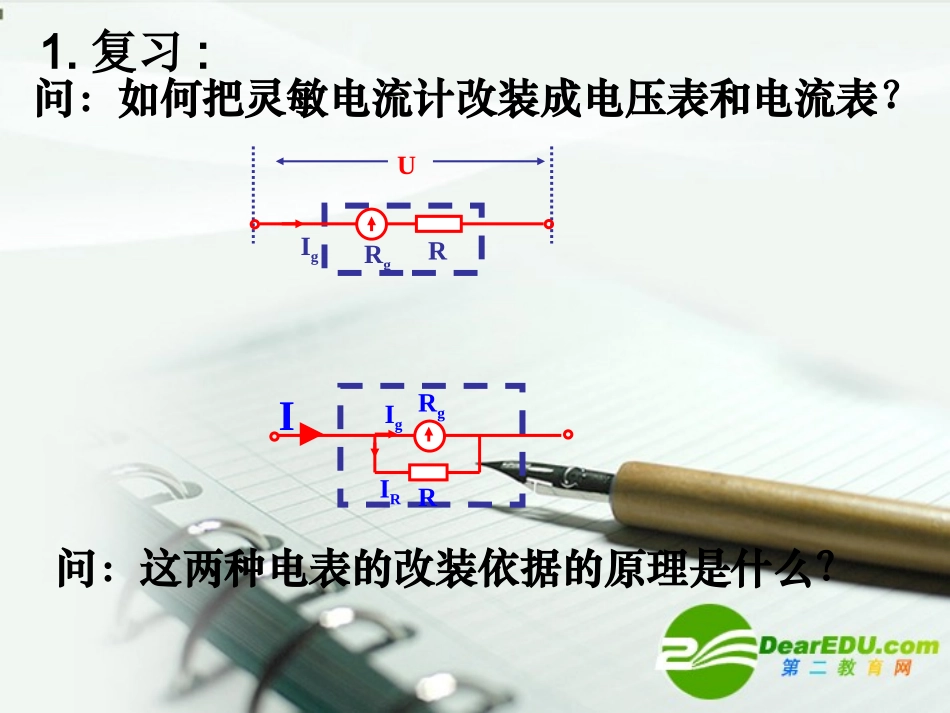

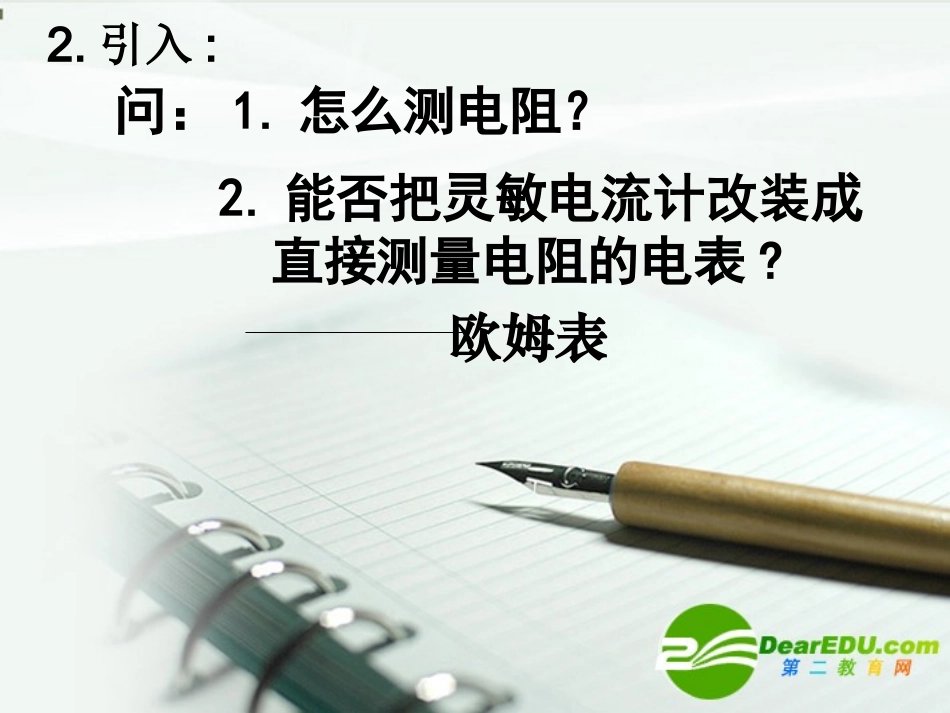

第二章《恒定电流》第八节《多用电表》问：如何把灵敏电流计改装成电压表和电流表？UIgRgRIRgIgIRR1.复习:问：这两种电表的改装依据的原理是什么？问：1.怎么测电阻？2.能否把灵敏电流计改装成直接测量电阻的电表?2.引入:欧姆表例：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R1调为多少才能使电流表恰好达到满偏电流？由:EI=r+R1+RgR1=142Ωr+R1+Rg=150ΩRgRx=0gI01例：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱.(2)调到满偏后保持R1的值不变,在A、B断路（相当于接一无限大的电阻）,电流表指针指着多少刻度的位置?Rx=∞0∞例：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱.(3)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?由:EI=r+R1+Rg+R2I=5mA=Ig/2r+R1+Rg=R2R21150ΩR2例：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱.(4)如果把任意电阻R接在A、B间,电流表读数R与I的值有什么关系?（R=?)由:EI=r+R1+Rg+RR=-(r+R1+Rg)EI1.5VR=-150ΩIR1RIR问：欧姆表测电阻依据的原理是什么？表盘刻度均匀吗?I(5)如果接在A、B间的电阻R取不同数值,电流表指针分别指着多少刻度的位置?0∞当R=（r+R1+Rg）=150Ω150Ω当R=2（r+R1+Rg）=300ΩI=Ig/3300Ω当R=3（r+R1+Rg）=450ΩI=Ig/4450Ω当R=4（r+R1+Rg）=600ΩI=Ig/5600Ω问：总结欧姆表的表盘刻度有何特点？E=5mA=Ig/2I=r+R1+Rg+R0∞150Ω300Ω450Ω600Ω问：若此欧姆表的整个内阻（r+R1+Rg）之和未知，能否根据表盘刻度确定（r+R1+Rg）之和为多少？R内=Rg+r+R1=R中中值电阻当R=（r+R1+Rg）=R中时：I=Ig/2为满偏电流的一半。AABAABR1AABR2问1：欧姆表与电压表、大量程的电流表有何不同？有何相同点？问2：电压表、大量程的电流表能否测没有电源或断开电源的外电路的电压或电流？为什么？测量时，电流怎么流过红黑表笔？＋＋＋－－－问3：欧姆表能否测接有外电源的外电路R的电阻阻值？为什么？测量时，电流怎么流过红黑表笔？红入黑出黑出红入EREAABAABR1AABR2＋＋＋－－－问题4:能不能让它们共用一个表头制成一个多用电表呢?ABAR1R2123请完成最简单的多用电表的电路图+-EE问：开关S调到1、2、3、4、5、6个位置时电表分别是什么电表?（在识别电阻档和电压档电路时，可以把虚线框中的电路当成一个电流表）2.在测量电流和电压时两个位置中哪个位置量程比较大?AB1234561、2为电流表3、4为欧姆表，5、6为电压表电流：1大电压：6大用欧姆表测量电阻的使用步骤:1.机械调零.2.选档:选择开关选择合适档位.3.欧姆调零.4.测量、读数:读数=示数×倍率5.重复步骤2.3.4.6.使用完毕,选择开关置于OFF档或交流电的最高档.问题1：若测一个阻值为810Ω左右的电阻，应该选择哪个欧姆档位？810×1Ω8.1×100Ω81×10Ω倍率合适-指针指在刻度中央附近，误差较小。偏角小——示数过大——倍率过低偏角大——示数过小——倍率过高问题2：为什么每换一次档位，都要重新进行欧姆调零？EEAB123456问题3：多用电表不用时，能否选择开关置于欧姆挡？小结：1.选档时，测大电阻选择高档位，测小电阻选择低档位。尽可能使指针指到欧姆表盘的中央附近。若偏角太小，示数过大—则选倍率过低，调高倍率。若偏角太大，示数过小—则选倍率过高，调低倍率。2.每换一次档位，要重新进行欧姆调零。3.使用后，选择开关置于OFF档或交流电量程的最高档。1.用多用电表欧姆挡测电阻,有许多注意事项,下列说法中哪些是错误的（）A.测量前必须调定位螺丝,待指针指零,而且每测一次电阻都要重新调零B.每次换挡后必须重新进行电阻调零C.待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量D.两个表笔要与待测电阻接触良好才能测得较准确，为此,应当用两个手分别将两个表笔与电阻两端紧紧捏在一起E.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高挡AD2.调整欧姆零点后，用“×10”...
