固态相变原理考试试题答案VIP免费

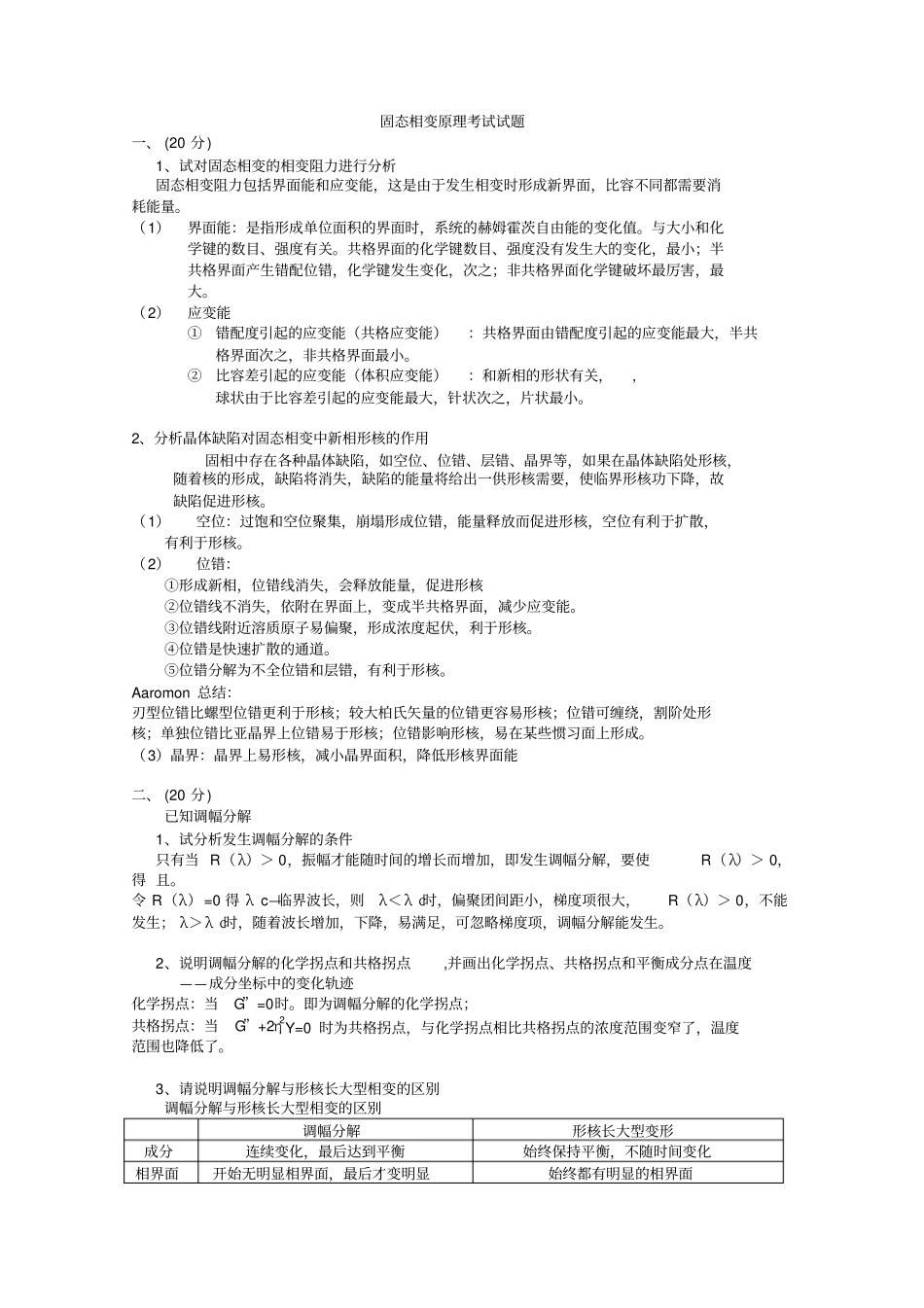

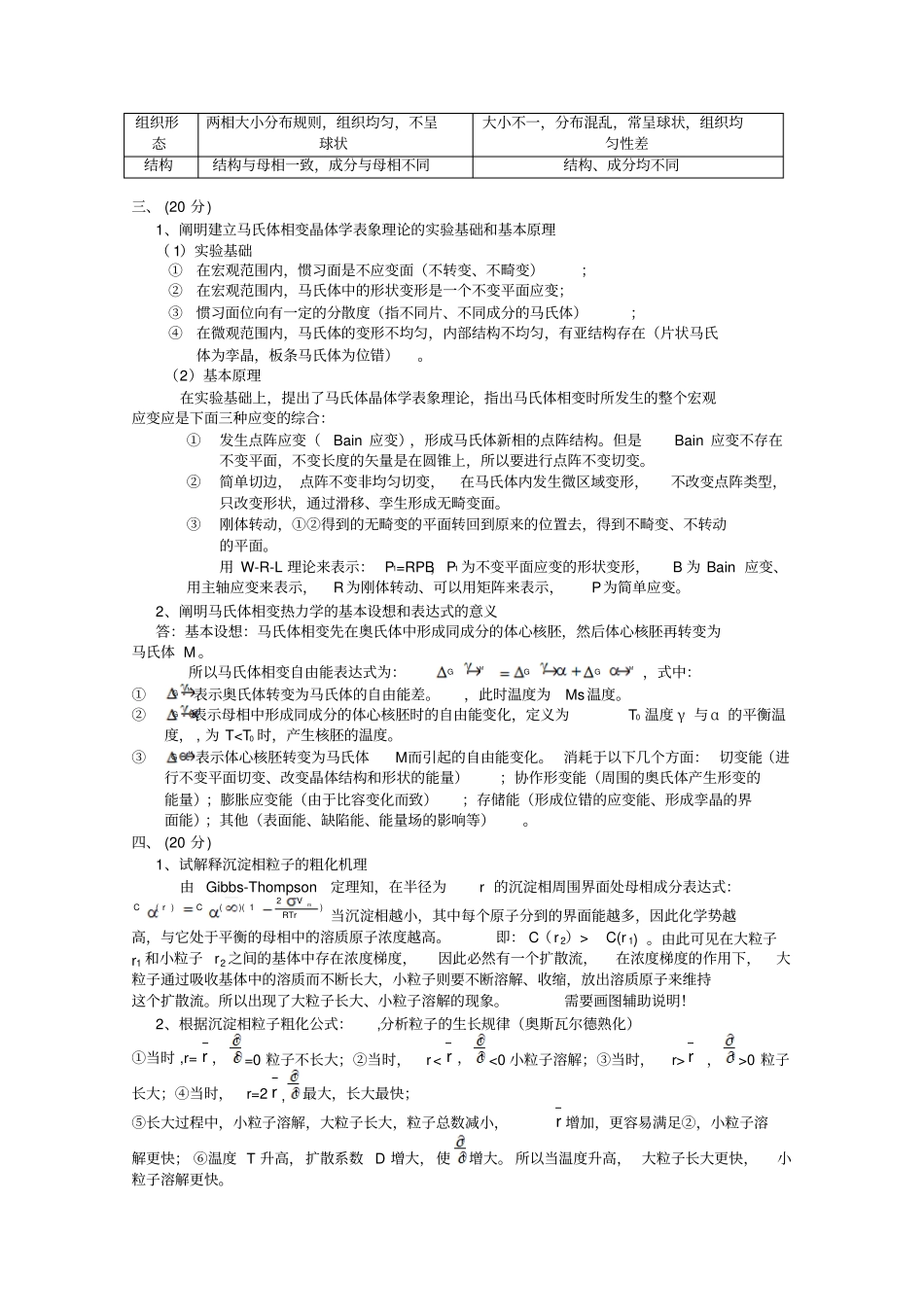

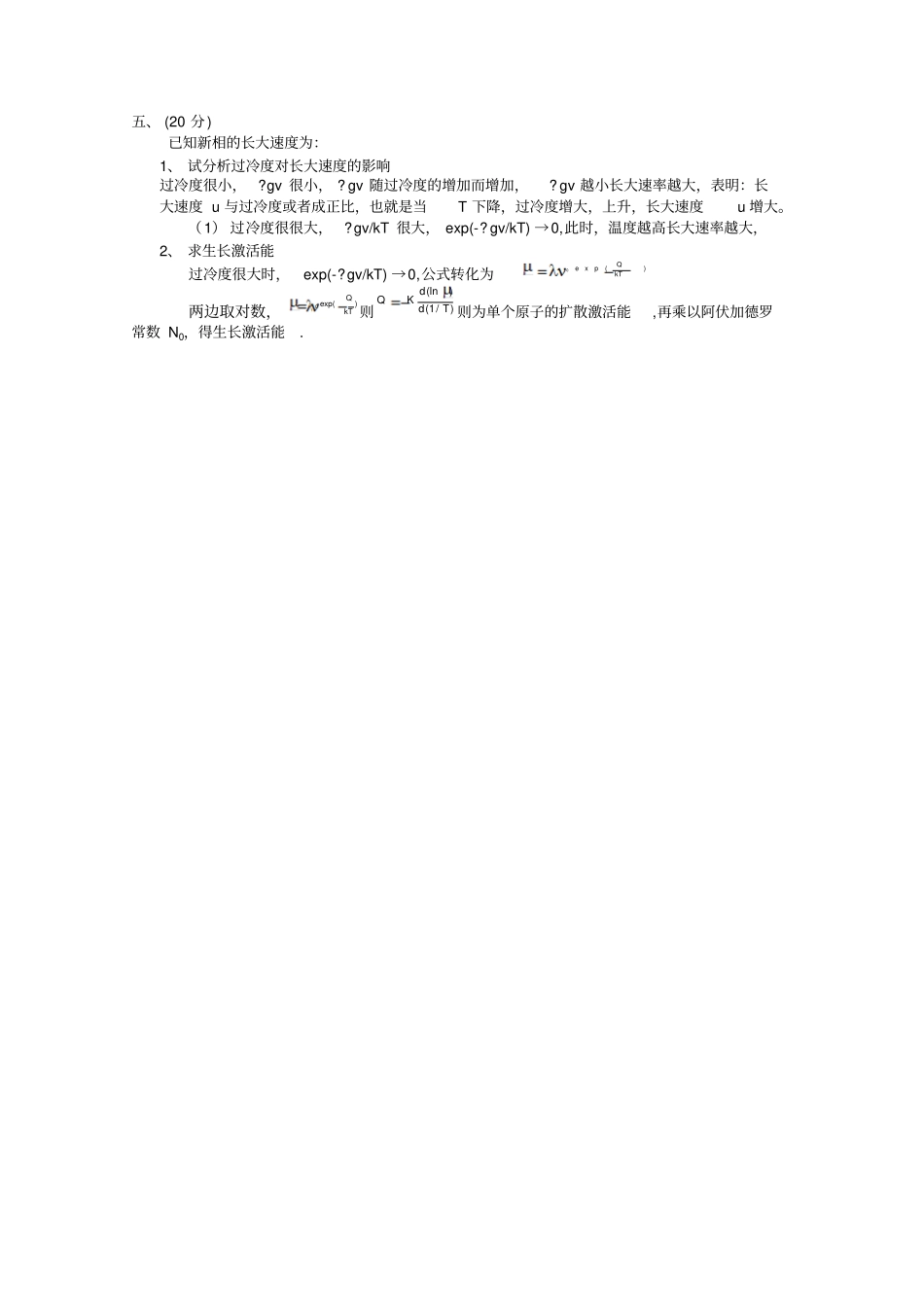

固态相变原理考试试题一、(20分)1、试对固态相变的相变阻力进行分析固态相变阻力包括界面能和应变能，这是由于发生相变时形成新界面，比容不同都需要消耗能量。（1）界面能：是指形成单位面积的界面时，系统的赫姆霍茨自由能的变化值。与大小和化学键的数目、强度有关。共格界面的化学键数目、强度没有发生大的变化，最小；半共格界面产生错配位错，化学键发生变化，次之；非共格界面化学键破坏最厉害，最大。（2）应变能①错配度引起的应变能（共格应变能）：共格界面由错配度引起的应变能最大，半共格界面次之，非共格界面最小。②比容差引起的应变能（体积应变能）：和新相的形状有关，,球状由于比容差引起的应变能最大，针状次之，片状最小。2、分析晶体缺陷对固态相变中新相形核的作用固相中存在各种晶体缺陷，如空位、位错、层错、晶界等，如果在晶体缺陷处形核，随着核的形成，缺陷将消失，缺陷的能量将给出一供形核需要，使临界形核功下降，故缺陷促进形核。（1）空位：过饱和空位聚集，崩塌形成位错，能量释放而促进形核，空位有利于扩散，有利于形核。（2）位错：①形成新相，位错线消失，会释放能量，促进形核②位错线不消失，依附在界面上，变成半共格界面，减少应变能。③位错线附近溶质原子易偏聚，形成浓度起伏，利于形核。④位错是快速扩散的通道。⑤位错分解为不全位错和层错，有利于形核。Aaromon总结：刃型位错比螺型位错更利于形核；较大柏氏矢量的位错更容易形核；位错可缠绕，割阶处形核；单独位错比亚晶界上位错易于形核；位错影响形核，易在某些惯习面上形成。（3）晶界：晶界上易形核，减小晶界面积，降低形核界面能二、(20分)已知调幅分解1、试分析发生调幅分解的条件只有当R（λ）＞0，振幅才能随时间的增长而增加，即发生调幅分解，要使R（λ）＞0，得且。令R（λ）=0得λc—临界波长，则λ＜λc时，偏聚团间距小，梯度项很大，R（λ）＞0，不能发生；λ＞λc时，随着波长增加，下降，易满足，可忽略梯度项，调幅分解能发生。2、说明调幅分解的化学拐点和共格拐点,并画出化学拐点、共格拐点和平衡成分点在温度——成分坐标中的变化轨迹化学拐点：当G”=0时。即为调幅分解的化学拐点；共格拐点：当G”+2η2Y=0时为共格拐点，与化学拐点相比共格拐点的浓度范围变窄了，温度范围也降低了。3、请说明调幅分解与形核长大型相变的区别调幅分解与形核长大型相变的区别调幅分解形核长大型变形成分连续变化，最后达到平衡始终保持平衡，不随时间变化相界面开始无明显相界面，最后才变明显始终都有明显的相界面组织形态两相大小分布规则，组织均匀，不呈球状大小不一，分布混乱，常呈球状，组织均匀性差结构结构与母相一致，成分与母相不同结构、成分均不同三、(20分)1、阐明建立马氏体相变晶体学表象理论的实验基础和基本原理（1）实验基础①在宏观范围内，惯习面是不应变面（不转变、不畸变）；②在宏观范围内，马氏体中的形状变形是一个不变平面应变；③惯习面位向有一定的分散度（指不同片、不同成分的马氏体）；④在微观范围内，马氏体的变形不均匀，内部结构不均匀，有亚结构存在（片状马氏体为孪晶，板条马氏体为位错）。（2）基本原理在实验基础上，提出了马氏体晶体学表象理论，指出马氏体相变时所发生的整个宏观应变应是下面三种应变的综合：①发生点阵应变（Bain应变），形成马氏体新相的点阵结构。但是Bain应变不存在不变平面，不变长度的矢量是在圆锥上，所以要进行点阵不变切变。②简单切边，点阵不变非均匀切变，在马氏体内发生微区域变形，不改变点阵类型，只改变形状，通过滑移、孪生形成无畸变面。③刚体转动，①②得到的无畸变的平面转回到原来的位置去，得到不畸变、不转动的平面。用W-R-L理论来表示：P1=RPB，P1为不变平面应变的形状变形，B为Bain应变、用主轴应变来表示，R为刚体转动、可以用矩阵来表示，P为简单应变。2、阐明马氏体相变热力学的基本设想和表达式的意义答：基本设想：马氏体相变先在奥氏体中形成同成分的体心核胚，然后体心核胚再转变为马氏体M。所以马氏体相变自由能表达式为：MMGGG，式中：①MG表示奥氏体转变为马氏体...
