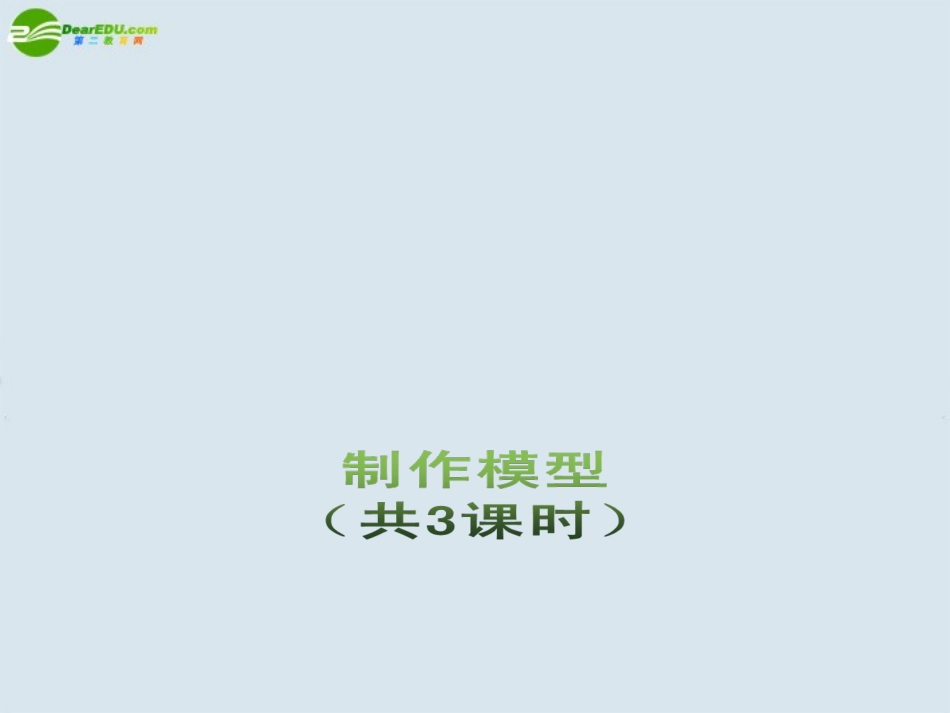

高三通用技术-7.3《制作模型》(1)课件VIP免费

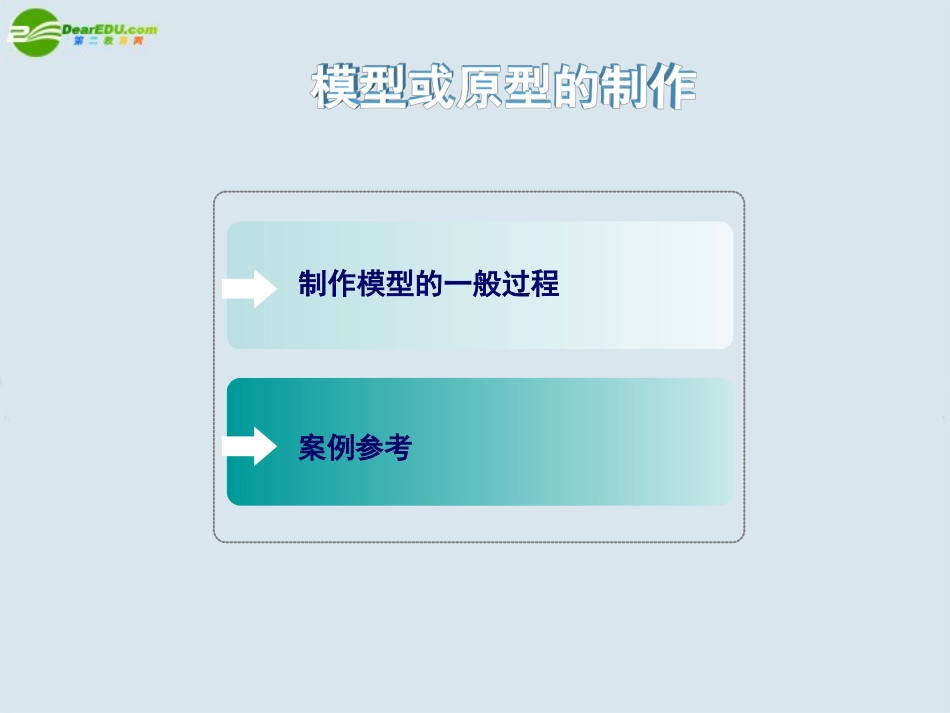

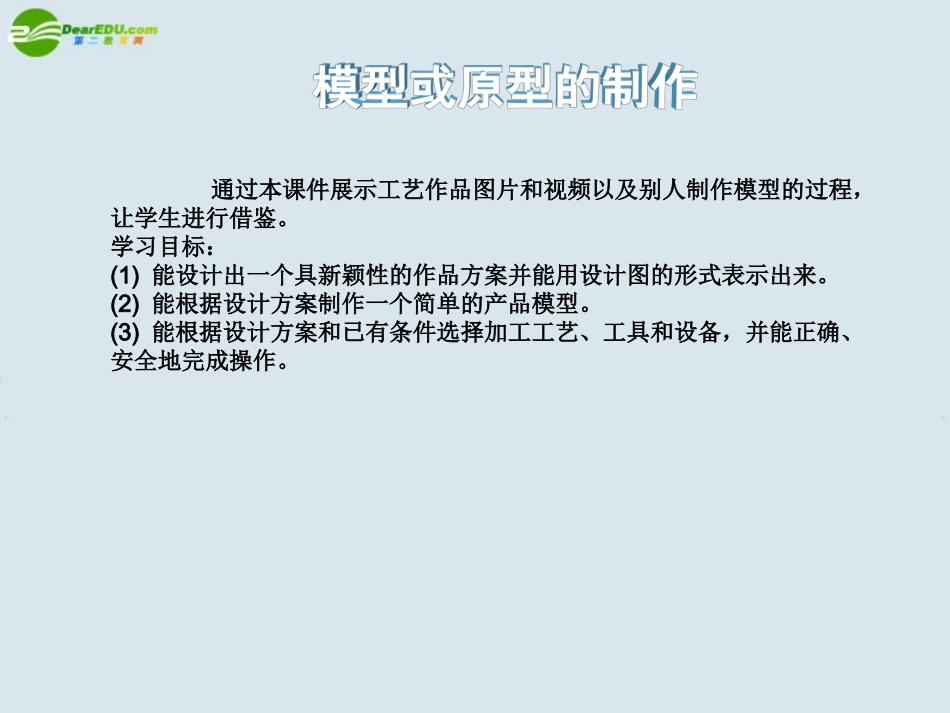

制作模型的一般过程案例参考通过本课件展示工艺作品图片和视频以及别人制作模型的过程，让学生进行借鉴。学习目标：(1)能设计出一个具新颖性的作品方案并能用设计图的形式表示出来。(2)能根据设计方案制作一个简单的产品模型。(3)能根据设计方案和已有条件选择加工工艺、工具和设备，并能正确、安全地完成操作。制作模型步骤•1）选择合适的材料。•2）根据本地的条件，准备适当的工具和加工设备•3）按设计图样划线。•4）对材料进行锯割、切削等加工。•5）装配。•6）对模型进行表面处理。•7）对产品的外观造型和色彩进行评议；对产品的结构、功能进行检测和试验，检验是否符合设计要求。•8）对设计方案进行修改，做成模型。多功能学习用品盒（架）模型借鉴案例木材模型制作•测量•画图•切割•刨削•凿榫孔•榫接、胶接•组合•装饰借鉴案例纸建筑模型制作•测量•画图•切折•切割•粘贴•组合•装饰材料选择注意的事项1）选择废、旧材料来做，这样可节省制作成本。如各种饮料瓶等。2）选择易加工的材料来做，这样可节省制作时间，提高制作的成功率。如各种沐浴露的塑料瓶等。（1）刀、锯、锤、钳、钻等利器的安全操作要领。（2）安全用电的基本常识。强调安全操作规程制作模型在制作模型之前，首先欣赏一组同学的多功能学习用品盒（架）的制作过程，或许对你们的制作有所帮助和启迪。（一）看图备料：各配件尺寸根据图样作形体分析，多功能学习用品盒由一块底板，前、后、左、右四块围板和中间一块隔板组成，外加一个现成的笔筒。笔筒用一个合适的广口玻璃瓶代替。板材选用中密度纤维板（也可选用松木、梓木等软质或软硬适中的木料），联接方式采用钉联接，笔筒用胶粘在底板上。各构件的形状、尺寸如下：材料规格编号名称成料尺寸毛料尺寸数量备注1底板340×220350×2201中密度纤维板，厚102前围板340×100350×1101中密度纤维板，厚103后围板340×100350×1101中密度纤维板，厚104左围板210×50220×601中密度纤维板，厚105隔板190×100200×1101中密度纤维板，厚106右围板210×100220×1101中密度纤维板，厚107笔筒约Φ70×1001用广口玻璃瓶代用8元钉适量规格15～209白乳胶适量下料⒈画线按照毛料尺寸，在板材上画线。画线时要利用角尺以一条平直的边为基准，将垂直线、平行线画准确。（图4-49）⒉锯割根据画线，将各构件依次锯下来。（可用中、小齿的木工据，也可用粗齿钢锯代替。）⑴注意姿势正确（模仿老师的正确姿势，包括握锯、身姿、脚姿）。⑵工件必须把持牢靠，可利用左手和左脚压踩，如用夹压工具更好。⑶起锯时，左手大拇指靠着锯片以定位，右手持锯轻轻拉推几下（先拉后推），开出锯路，再进行正常推锯。⑷锯割时用力要均匀，动作要流畅，眼睛要注意看划线，时刻保持锯片沿着画线走。将要锯完时，左手要抓住锯下的部分，右手力度减小，轻轻将料锯下。锯割时应注意的要领构件制作：在构件制作前，先要想好构件的联接方式，以便确定构件的具体形状尺寸。确定联接方式为：四围板的四个角联接处，采用边搭榫加钉和胶的方法联接。先把四块围板联接成框，然后将底板钉在框上，再将隔板插入框中、加钉即可，最后将笔筒胶合在底板上。边搭榫联接的制作方法是将对接的两块围板端部，一块上半边留榫下半边去掉，另一块下半边留榫上半边去掉，然后合起来加胶钉牢（图4-50）。如果是用自然板材制作，先要将板材的两个平面刨至规定厚度并刨光。现用人造板来做，就不需要刨削平面，只需要将侧边刨光刨直即可。因为制作程序是先将围板联接成框，所以先将四块隔板的两个侧边刨光，并刨至成品尺寸宽。底板可以在钉上去以后再处理。刨削刨削时，刨刀要磨利。纤维板的边角处容易崩坏，刨削时应特别小心。如果工件较小，可以将其夹持在扳钳中固定，也可以左手把持工件立放在工作凳端，右手持刨进行刨削（图4-51）。刨削榫头画线画线要按成的尺寸画，毛料长出的部分待做好之后再去掉。示意如下（图4-52）。将四块围板都画好，注意每块围板哪半边去掉，哪半边做榫留下，要分清楚，不能弄错。做榫头按照画好的榫头线，用细齿据将榫头锯出。然后再用凿修平整。注意在锯的时候，下要锯...
