1.1.5三视图-(2)VIP免费

1.1.5三视图-(2)_第1页
1/23
1.1.5三视图-(2)_第2页
2/23
1.1.5三视图-(2)_第3页
3/23

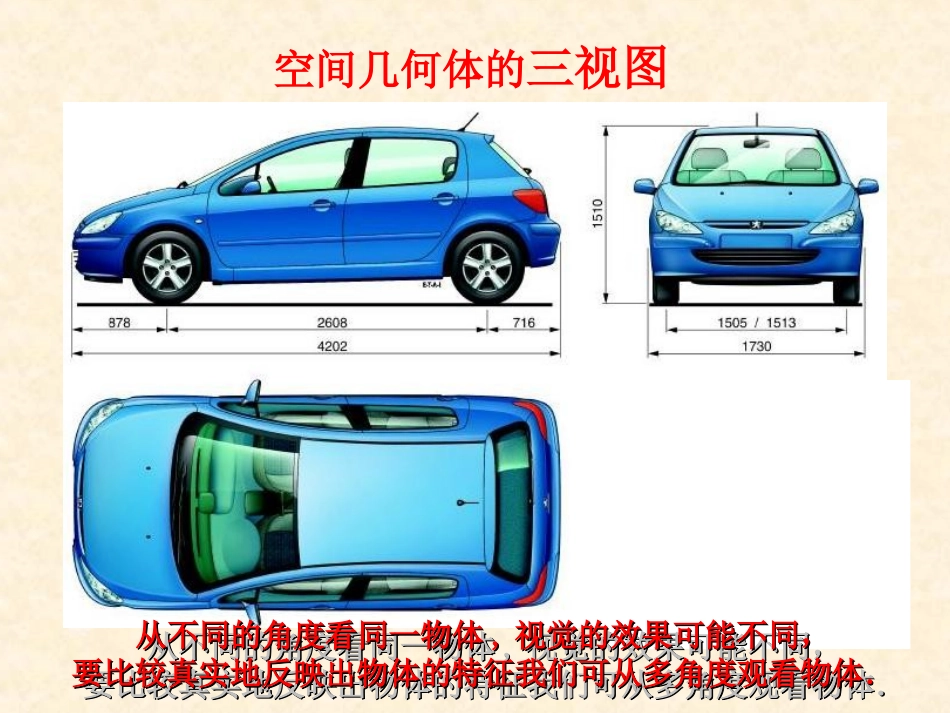

数学二组--09题西林壁苏轼横看成岭侧成峰远近高低各不同不识庐山真面目只缘身在此山中空间几何体的三视图从不同的角度看同一物体从不同的角度看同一物体,,视觉的效果可能不同,视觉的效果可能不同,要比较真实地反映出物体的特征我们可从多角度观看物体.要比较真实地反映出物体的特征我们可从多角度观看物体.从不同的角度看同一物体从不同的角度看同一物体,,视觉的效果可能不同,视觉的效果可能不同,要比较真实地反映出物体的特征我们可从多角度观看物体.要比较真实地反映出物体的特征我们可从多角度观看物体.主视图侧视图俯视图1.光线从几何体的前面向后面正投影得到的投影图,叫做几何体的正视图.2.光线从几何体的左面向右面正投影得到的投影图,叫做几何体的侧视图.3.光线从几何体的上面向下面正投影得到的投影图,叫做几何体的俯视图.正视图、侧视图和俯视图都是平面图形.俯视图正视图侧视图从上面看从左面看从正面看正视图侧视图俯视图正视图看到的是物体的_______和_______俯视图看到的是物体的_______和_______侧视图看到的是物体的_______和_______长高宽高长宽正视图侧视图俯视图长高宽长宽高宽相等高平齐长对正圆柱的三视图rraa圆柱2r2r侧视图侧视图2r2raa正视图2r2r俯视图俯视图圆锥的三视图rr圆锥aaaa正视图2r2r侧视图侧视图2r2raa俯视图俯视图2r2r圆台侧视图侧视图正视图俯视图俯视图圆台的三视图长对正高平齐宽相等rrnaa正视图侧视图俯视图(四棱锥)四棱锥的三视图正侧俯四棱台的三视图(球)球的三视图正视图侧视图俯视图三棱柱的三视图三棱柱侧视图俯视图正视图三棱柱正下面是一些几何体的三视图,请根据视图说出几何体的名称:正视图侧视图俯视图四棱柱由三视图想象几何体由三视图想象几何体正视图左视图俯视图圆锥由三视图想象几何体由三视图想象几何体四棱锥一个几何体的三视图如下,你能说出它是什么立体图形吗?由三视图想象几何体由三视图想象几何体小结:小结:画几何体的三视图时,能看得见的轮廓线画几何体的三视图时,能看得见的轮廓线或棱用实线表示,不能看得见的轮廓线或棱用实线表示,不能看得见的轮廓线或棱用虚线表示.或棱用虚线表示.三视图之间的投影规律:三视图之间的投影规律:正视图与俯视图正视图与俯视图------------长对正.长对正.正视图与侧视图正视图与侧视图------------高平齐.高平齐.俯视图与侧视图俯视图与侧视图------------宽相等宽相等..11..22..知识结构知识结构欣赏三视图回忆学过的几何体的三视图三视图的有关概念其他基本几何体的三视图由三视图想象几何体作业:P151、3P201
