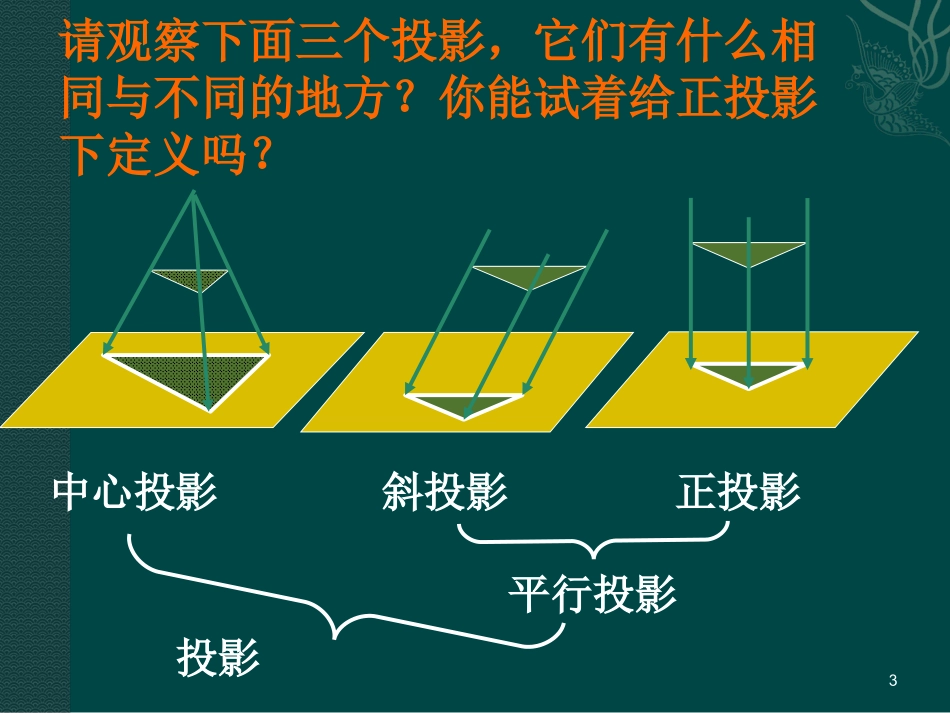

125.2三视图2如图所示的蒙古包的上部是圆锥，下部是圆柱体，你能画出它的三视图吗？三视图与投影有什么关系？“蒙古包”是蒙古族牧民住房的称呼。“包”，满语是“家”、“屋”的意思。蒙古族作为我国古老的游牧民族之一，他们的生活习性带有浓厚的游牧色彩。自古以来，这个生活在广阔的草原上，逐水草而居，以放牧牛羊为生的民族，大部分都从事着草原畜牧业。由于需要频繁地搬家，住房就必须是能够随意移动的活动房，古代又称这种活动房为“穹庐”、“毡帐”等，俗称“毡房”、“帐房”等。3投影平行投影中心投影正投影斜投影请观察下面三个投影，它们有什么相同与不同的地方？你能试着给正投影下定义吗？这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？4如图4-21，这个直三棱柱的正面方向的正投影是什么形状？大小如何？你能描述一下吗？5你能试着画出它的三视图吗？如图4-21，直三棱柱的正面方向的正投影是一个和矩形A1ACC1全等的矩形，这个矩形上、下两条边中点的连线，表示侧棱BB1的正投影；从左到右在侧投影面上的正投影也是一个矩形，它的一组对边等于直三棱柱的高，另一组对边等于直三棱柱底面三角形AC边上的高.通过以上的学习，你有什么发现？6物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图7三视图的形成把主视图、俯视图、左视图摊平在一个平面上，则就是三视图。左视图8三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对齐----高对齐----宽对齐910练习1、画下例几何体的三视图11解：按1：4的比例，画出三视图如图4-2412课内练习1、213例1、画下例几何体的三视图延伸拓展14例2、画下例几何体的三视图延伸拓展15练习2、画下例几何体的三视图延伸拓展16如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图：与同伴交流你的看法和具体做法.主视图左视图俯视图
