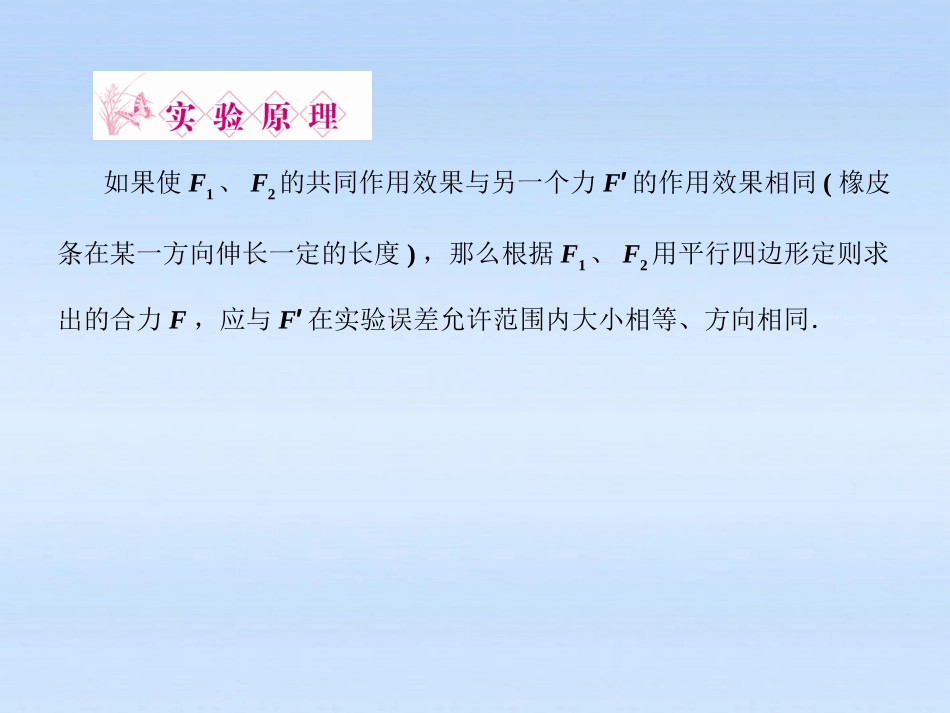

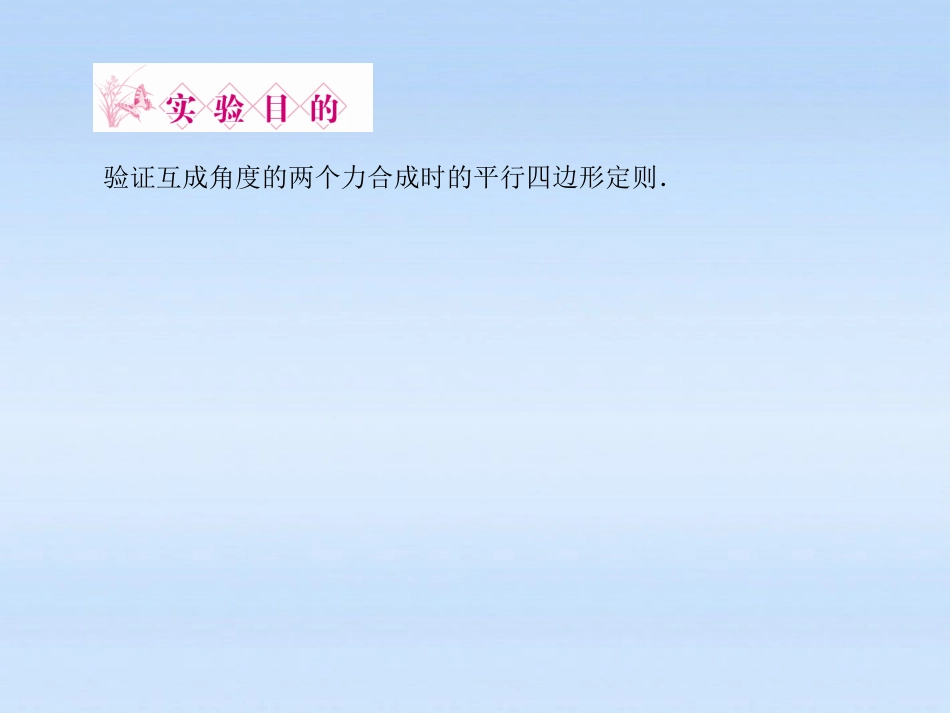

第四讲实验三：验证力的平行四边形定则验证互成角度的两个力合成时的平行四边形定则．如果使F1、F2的共同作用效果与另一个力F′的作用效果相同(橡皮条在某一方向伸长一定的长度)，那么根据F1、F2用平行四边形定则求出的合力F，应与F′在实验误差允许范围内大小相等、方向相同．方木板一块、白纸、弹簧测力计(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(几个)、细芯铅笔．一、实验步骤1．用图钉把白纸钉在水平桌面上的方木板上．并用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．2．用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O，如右图所示，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳套的方向．3．只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下弹簧测力计的读数和细绳套的方向．二、数据处理4．用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的拉力F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示．5．用刻度尺从O点按同样的标度沿记录的方向作出这只弹簧测力计的拉力F′的图示．6．比较F与F′是否完全重合或几乎完全重合，从而验证平行四边形定则．1．弹簧测力计的选取方法将两只弹簧测力计调零后互钩水平对拉，若两只弹簧在对拉过程中，读数相同，则可选；若读数不同，应另选，直至相同为止．2．在同一次实验中，使橡皮条拉长时结点O的位置一定要相同．3．不要用老化的橡皮条，检查方法是用一个弹簧测力计拉橡皮条，要反复做几次，使橡皮条拉到相同的长度看弹簧测力计读数有无变化．4．用两个弹簧测力计勾住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°到100°之间为宜．1．读数误差减小读数误差的方法：选择相同的弹簧测力计并调整好零刻度；弹簧测力计数据在允许的情况下，尽量大一些，读数时眼睛一定要正视，要按有效数字正确读数和记录．2．作图误差减小作图误差的方法：作图时两力的对边一定平行．两个分力F1、F2间的夹角越大，用平行四边形作出的合力F的误差ΔF就越大，所以实验中不要把F1、F2间的夹角取得太大．某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：如右图所示，将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．(1)为完成实验，下述操作中必需的是________．a．测量细绳的长度b．测量橡皮筋的原长c．测量悬挂重物后橡皮筋的长度d．记录悬挂重物后结点O的位置(2)钉子位置固定，欲利用现有器材，改变条件再次验证，可采用的方法是________________________________________________________________________________________________________________________________________________.解析：(1)必需测量橡皮筋的原长和悬挂重物后橡皮筋的长度，这样才能确定橡皮筋的伸长量，确定各力的大小，还需记录悬挂重物后结点O的位置，同时记下三条橡皮筋所在的方向，以便确定各拉力的方向，根据平行四边形定则作出合力的图示．因此，必需的操作是b、c、d.(2)改变条件再次验证可采用更换不同的小重物的方法．答案：(1)bcd(2)更换不同的小重物某同学做“验证力的平行四边形定则”的实验时，主要步骤是：A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O.记录下O点的位置，读出两个弹簧测力计的示数D．按选好的标度，用铅笔和刻度尺作出两只弹簧测力计的拉力F1和F2的图示，并用平行四边形定则作出合力FE．只用一只弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力F′的图示F．比较F′和F的大小和方...
