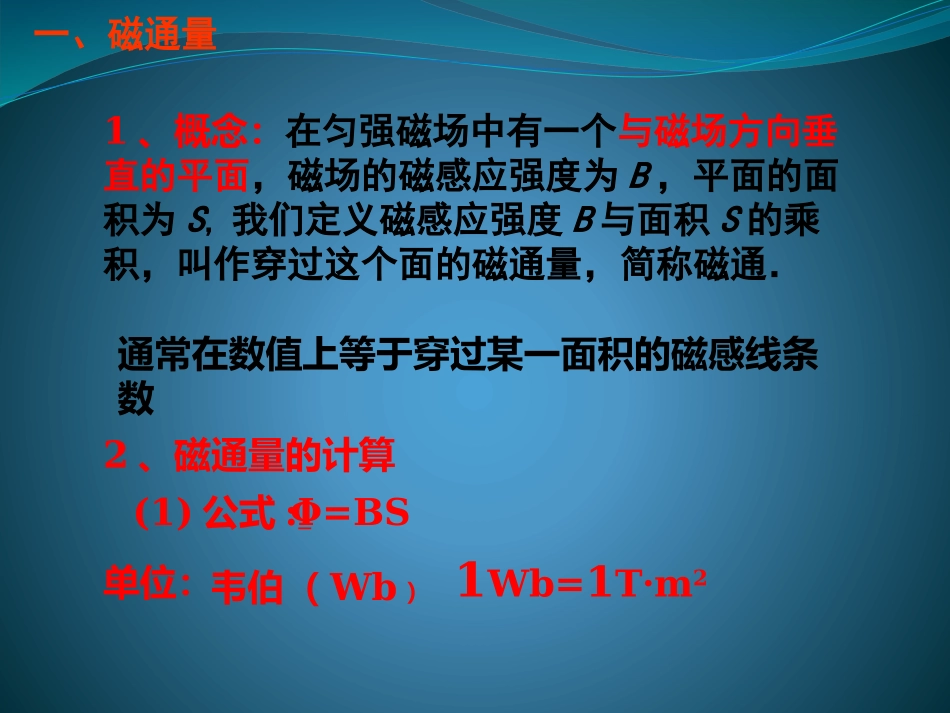

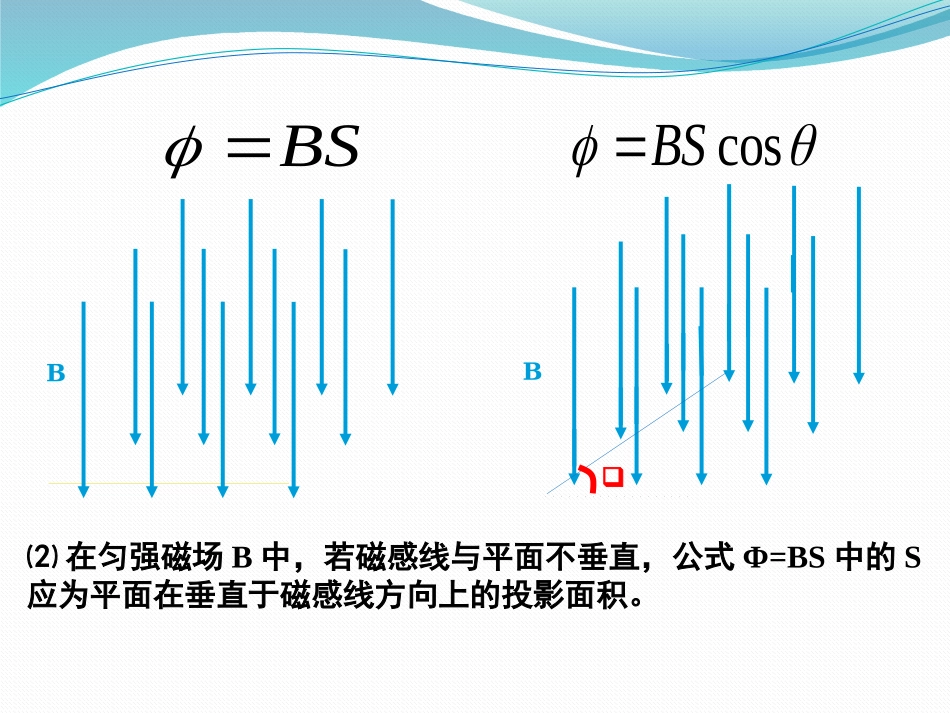

电磁感应现象楞次定律(1)江都区第一中学王明一、磁通量1、概念：在匀强磁场中有一个与磁场方向垂直的平面，磁场的磁感应强度为B，平面的面积为S,我们定义磁感应强度B与面积S的乘积，叫作穿过这个面的磁通量，简称磁通．通常在数值上等于穿过某一面积的磁感线条数2、磁通量的计算(1)公式:Φ=BS单位：1Wb=1Tm2韦伯（Wb）BSBB⑵在匀强磁场B中，若磁感线与平面不垂直，公式Φ=BS中的S应为平面在垂直于磁感线方向上的投影面积。cosBS（3）磁通量是标量问题一:若磁感线沿相反的方向穿过同一平面，磁通量怎么计算？磁通量正负的规定：任何一个面都有正反两面，若规定磁感线从正面穿入为正，则磁感线从反面穿入为负。穿过某一面积的磁通量一般指合磁通量。探讨三个问题：例1、如图所示，在垂直于条形磁铁的轴线的同一平面内，有两个圆形线圈，内线圈Ⅰ，外线圈Ⅱ。问穿过这两个线圈的磁通量哪个大？ⅠΝsⅡΝS考虑磁感线穿过的方向，方向相反的互相抵消,Φa>Φb问题二:磁通量与线圈匝数有没有关系？匝数增减时不会影响面积，所以磁通量与匝数没有关系。问题三:如果一个面只有部分在磁场中，在计算磁通量时用多大面积代入？在计算磁通量时要注意在磁场中的“有效面积”。（4）磁通量变化的定量计算磁通量变化的三种情况：①磁感应强度B不变，有效面积S变化,②磁感应强度B变化，有效面积S不变③磁感应强度B和有效面积S均变化Δφ=BΔSΔφ=SΔBΔφ=B2S2-B1S1≠ΔBΔS二、电磁感应现象1.电磁感应现象：现象称为电磁感应现象，所产生的电动势称为，所产生的电流称为.闭合电路的一部分导体做切割磁感线的运动利用磁场产生电流的感应电动势感应电流磁体与闭合线圈间的相对运动二.电磁感应现象1.产生感应电流的条件:只要使穿过闭合电路的磁通量发生变化,闭合电路中就有感应电流产生.2.产生感应电动势的条件:无论回路是否闭合,只要穿过线圈平面的磁通量发生变化,线路中就有感应电动势.例2如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外。若要使线框中产生感应电流，下列办法中可行的是()A.将线框向左拉出磁场B.以ab边为轴转动(小于90)C.以ad边为轴转动(小于60)D.以bc边为轴转动(小于60)ABCv练：试分析下列各种情形中，金属线框或线圈里能否产生感应电流？2、对楞次定律的理解：（1）回路磁通量的变化产生阻碍感应电流（磁场）（2）谁起阻碍作用阻碍什么如何阻碍阻碍效果感应电流的磁场原磁场的磁通量变化“增反减同”减缓原磁场的磁通量的变化阻碍不能阻止，该怎么变化还怎么变化三.感应电流方向判断:1.楞次定律：内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。解：第一步，判断原磁场的方向。根据安培定则，可知矩形线圈中的磁场方向向里例3、如图所示，长直导线中的电流I向上，当I减小时，判断矩形线圈中感应电流的方向。第二步，判断穿过矩形线圈的磁通量的变化。长直导线中的电流I减小时，磁场也减弱，穿过矩形线圈的磁通量减少。第三步，根据楞次定律，矩形线圈中产生的感应电流的磁场与原磁场方向相同，垂直屏面向里。第四步，根据安培定则，矩形线圈中产生的感应电流的方向为顺时针方向。I(2)应用楞次定律解题的步骤：（1）明确原磁场方向（2）明确穿过闭合回路的磁通量如何变化（3）由楞次定律确定感应电流的磁场方向（4）利用安培定则确定感应电流的方向一原→二变→三感→四电流解：第一步，判断原磁场的方向。由于磁铁N极向下，可判断出穿过线圈的磁场方向向下。例4、如图所示，已知线圈中的感应电流的方向，试判断条形磁铁是向上运动，还是向下运动？第二步，根据安培定则，由感应电流的方向可判断出感应电流的磁场方向也向下。第三步，穿过线圈的原磁场与感应电流的磁场方向相同，由楞次定律可判断出穿过线圈的磁通量减少。NS因此，可判断出条形磁铁是向上运动的。vI（3）楞次定律另外一种表述②阻碍相对运动：来“拒”去“留”楞次定律另外一种表述：感应电流产生的效果，总要反抗引起感应电流的原因。①阻碍原磁通量的变化：增“反”减“同”反映了感应电流产生的机械效果-----反抗③...
