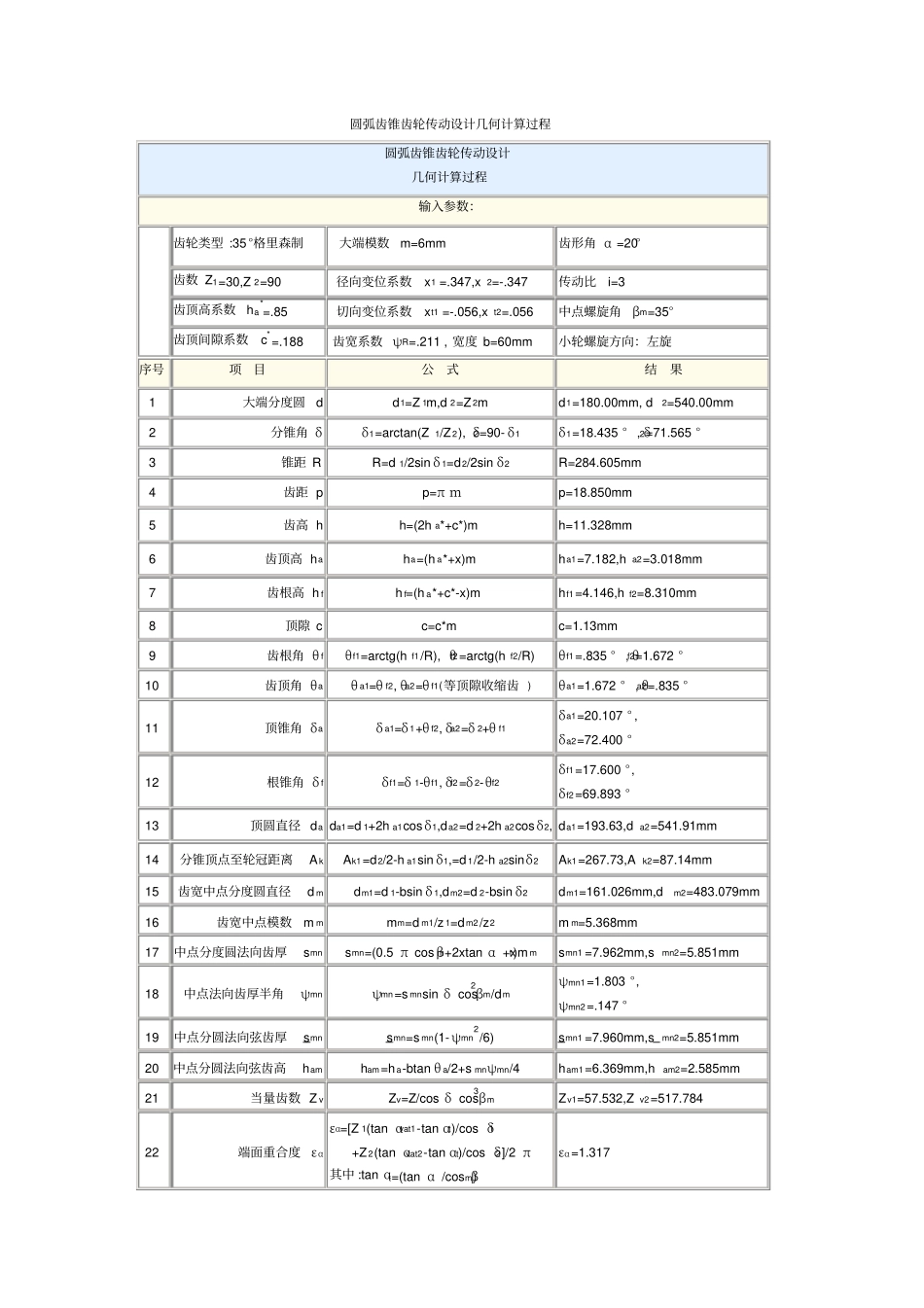

圆弧齿锥齿轮传动设计几何计算过程圆弧齿锥齿轮传动设计几何计算过程输入参数：齿轮类型:35°格里森制大端模数m=6mm齿形角α=20°齿数Z1=30,Z2=90径向变位系数x1=.347,x2=-.347传动比i=3齿顶高系数ha*=.85切向变位系数xt1=-.056,xt2=.056中点螺旋角βm=35°齿顶间隙系数c*=.188齿宽系数ψR=.211,宽度b=60mm小轮螺旋方向：左旋序号项目公式结果1大端分度圆dd1=Z1m,d2=Z2md1=180.00mm,d2=540.00mm2分锥角δδ1=arctan(Z1/Z2),δ2=90-δ1δ1=18.435°,δ2=71.565°3锥距RR=d1/2sinδ1=d2/2sinδ2R=284.605mm4齿距pp=πmp=18.850mm5齿高hh=(2ha*+c*)mh=11.328mm6齿顶高haha=(ha*+x)mha1=7.182,ha2=3.018mm7齿根高hfhf=(ha*+c*-x)mhf1=4.146,hf2=8.310mm8顶隙cc=c*mc=1.13mm9齿根角θfθf1=arctg(hf1/R),θf2=arctg(hf2/R)θf1=.835°,θf2=1.672°10齿顶角θaθa1=θf2,θa2=θf1(等顶隙收缩齿)θa1=1.672°,θa2=.835°11顶锥角δaδa1=δ1+θf2,δa2=δ2+θf1δa1=20.107°,δa2=72.400°12根锥角δfδf1=δ1-θf1,δf2=δ2-θf2δf1=17.600°,δf2=69.893°13顶圆直径dada1=d1+2ha1cosδ1,da2=d2+2ha2cosδ2,da1=193.63,da2=541.91mm14分锥顶点至轮冠距离AkAk1=d2/2-ha1sinδ1,=d1/2-ha2sinδ2Ak1=267.73,Ak2=87.14mm15齿宽中点分度圆直径dmdm1=d1-bsinδ1,dm2=d2-bsinδ2dm1=161.026mm,dm2=483.079mm16齿宽中点模数mmmm=dm1/z1=dm2/z2mm=5.368mm17中点分度圆法向齿厚smnsmn=(0.5πcosβm+2xtanα+xt)mmsmn1=7.962mm,smn2=5.851mm18中点法向齿厚半角ψmnψmn=smnsinδcos2βm/dmψmn1=1.803°,ψmn2=.147°19中点分圆法向弦齿厚smnsmn=smn(1-ψmn2/6)smn1=7.960mm,smn2=5.851mm20中点分圆法向弦齿高hamham=ha-btanθa/2+smnψmn/4ham1=6.369mm,ham2=2.585mm21当量齿数ZvZv=Z/cosδcos3βmZv1=57.532,Zv2=517.78422端面重合度εαεα=[Z1(tanαvat1-tanαt)/cosδ1+Z2(tanαvat2-tanαt)/cosδ2]/2π其中:tanαt=(tanα/cosβm)εα=1.317cosαvat=[Zcosαt/(Z+2(ha*+x)cosδ)]23齿线重合度εβεβ=btanβmπ/mmεβ=2.49124总重合度ε=(εα2+εβ2)1/2ε=2.818
