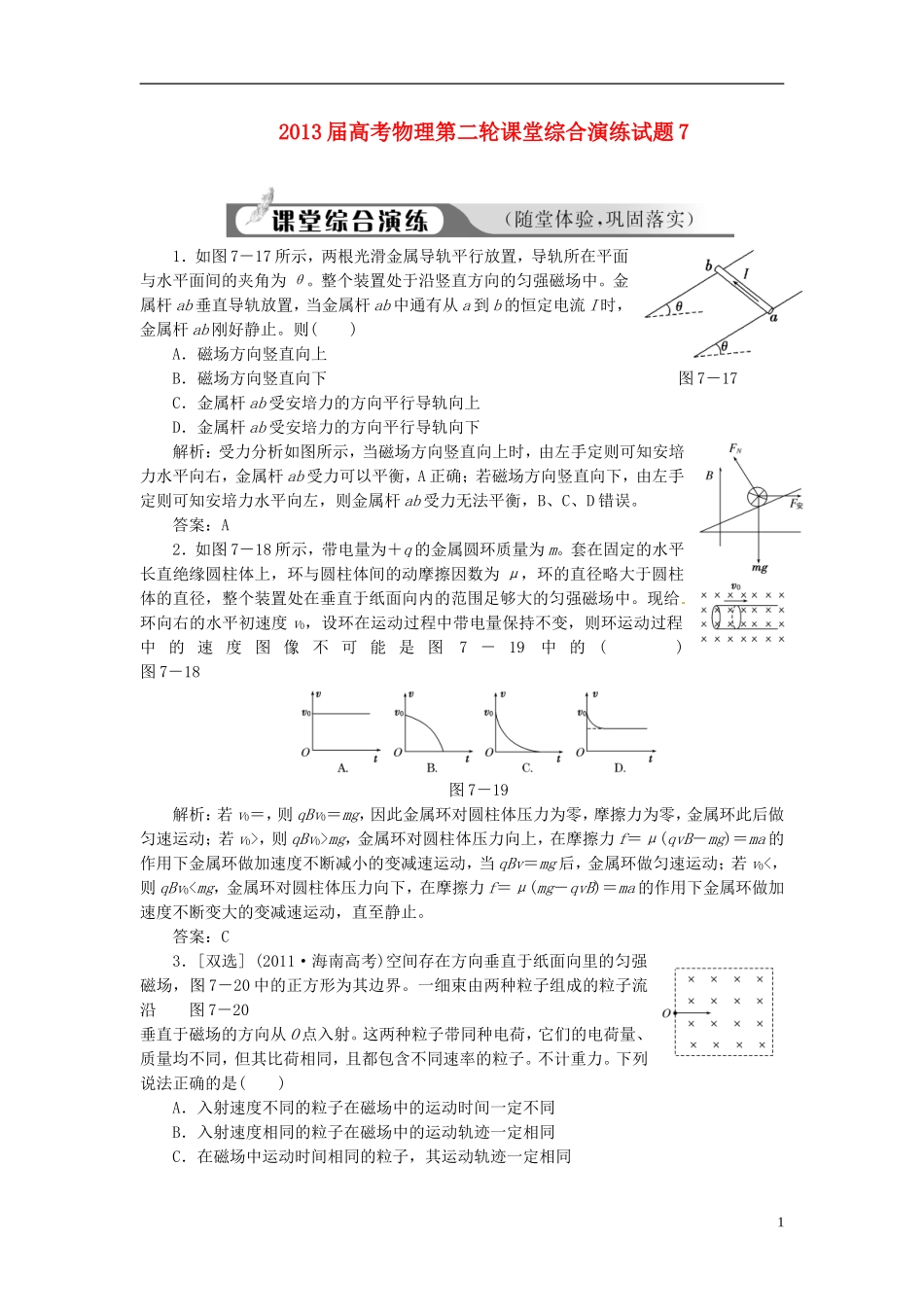

2013届高考物理第二轮课堂综合演练试题71．如图7－17所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ
整个装置处于沿竖直方向的匀强磁场中
金属杆ab垂直导轨放置，当金属杆ab中通有从a到b的恒定电流I时，金属杆ab刚好静止
则()A．磁场方向竖直向上B．磁场方向竖直向下图7－17C．金属杆ab受安培力的方向平行导轨向上D．金属杆ab受安培力的方向平行导轨向下解析：受力分析如图所示，当磁场方向竖直向上时，由左手定则可知安培力水平向右，金属杆ab受力可以平衡，A正确；若磁场方向竖直向下，由左手定则可知安培力水平向左，则金属杆ab受力无法平衡，B、C、D错误
答案：A2．如图7－18所示，带电量为＋q的金属圆环质量为m
套在固定的水平长直绝缘圆柱体上，环与圆柱体间的动摩擦因数为μ，环的直径略大于圆柱体的直径，整个装置处在垂直于纸面向内的范围足够大的匀强磁场中
现给环向右的水平初速度v0，设环在运动过程中带电量保持不变，则环运动过程中的速度图像不可能是图7－19中的()图7－18图7－19解析：若v0＝，则qBv0＝mg，因此金属环对圆柱体压力为零，摩擦力为零，金属环此后做匀速运动；若v0>，则qBv0>mg，金属环对圆柱体压力向上，在摩擦力f＝μ(qvB－mg)＝ma的作用下金属环做加速度不断减小的变减速运动，当qBv＝mg后，金属环做匀速运动；若v0
