地下室外墙脚手架搭设方案资料VIP免费

地下室外墙脚手架搭设方案资料_第1页
1/24

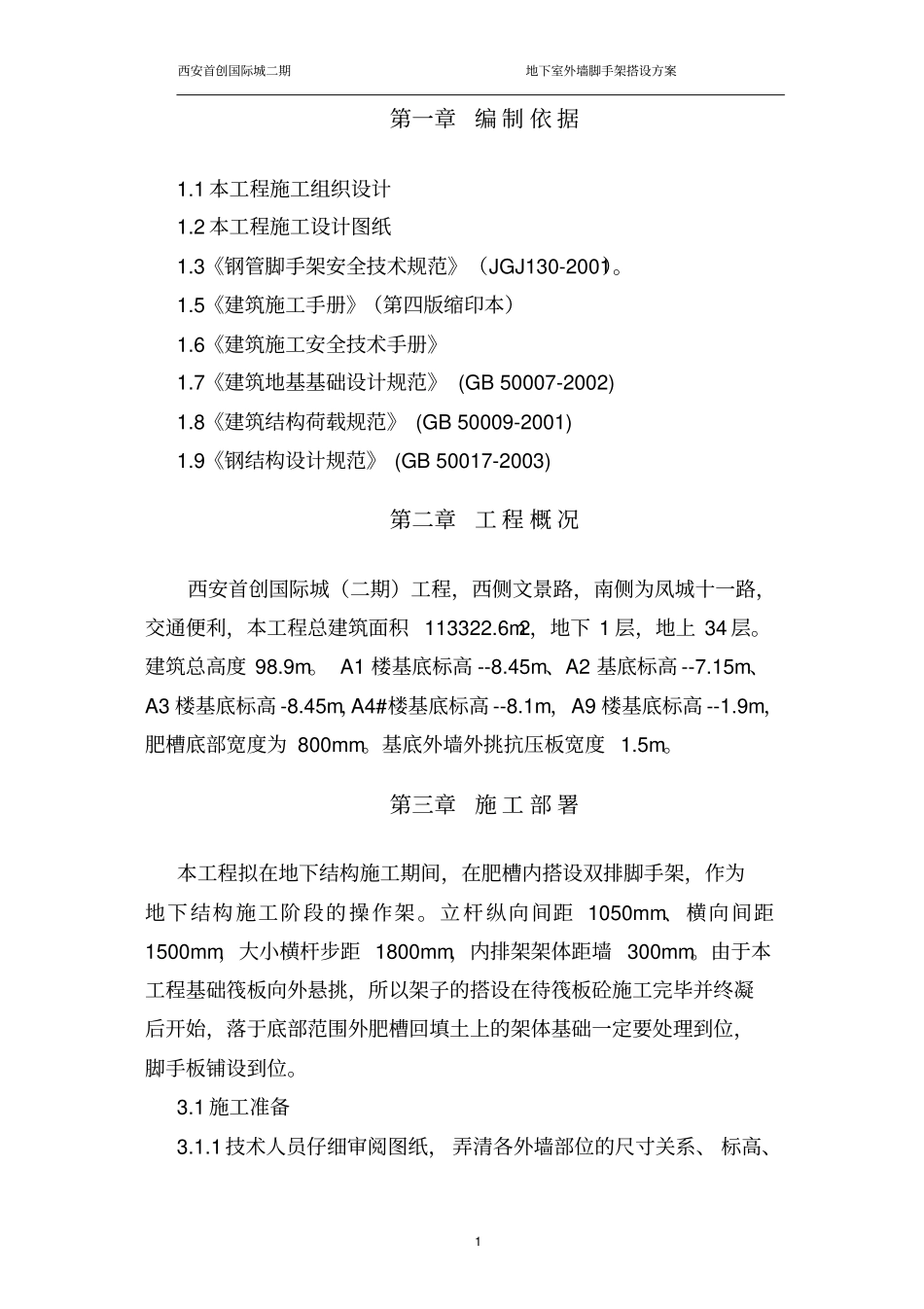

地下室外墙脚手架搭设方案资料_第2页
2/24

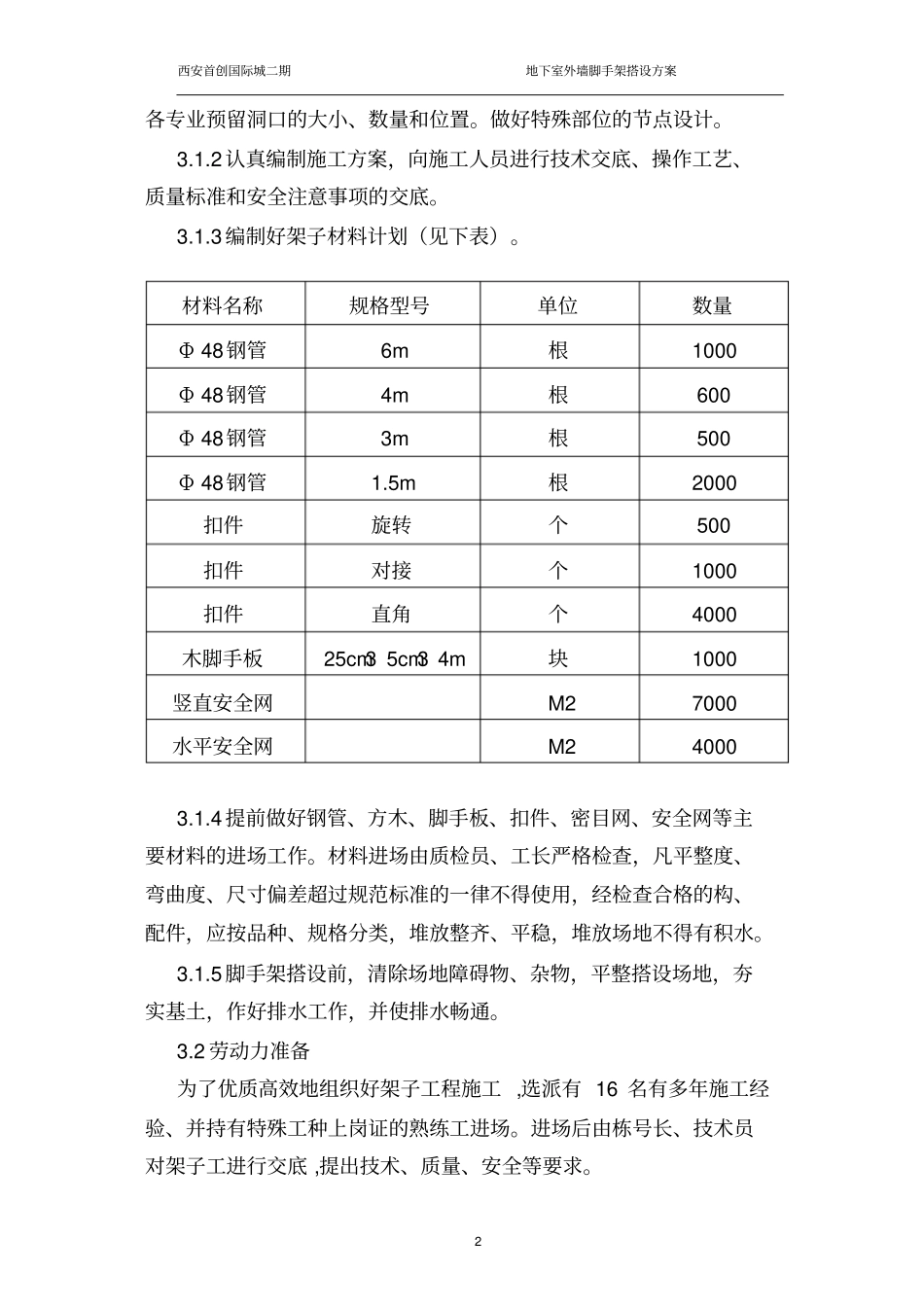

地下室外墙脚手架搭设方案资料_第3页
3/24
目录第一章编制依据..................................................................1第二章工程概况..................................................................1第三章施工部署..................................................................1第四章施工方法..................................................................3第五章质量标准..................................................................7第六章脚手架使用与拆除...................................................8第七章安全技术要求..........................................................9第八章环境管理措施........................................................10第九章钢管落地脚手架计算书.........................................10西安首创国际城二期地下室外墙脚手架搭设方案1第一章编制依据1.1本工程施工组织设计1.2本工程施工设计图纸1.3《钢管脚手架安全技术规范》(JGJ130-2001)。1.5《建筑施工手册》(第四版缩印本)1.6《建筑施工安全技术手册》1.7《建筑地基基础设计规范》(GB50007-2002)1.8《建筑结构荷载规范》(GB50009-2001)1.9《钢结构设计规范》(GB50017-2003)第二章工程概况西安首创国际城(二期)工程,西侧文景路,南侧为凤城十一路,交通便利,本工程总建筑面积113322.6m2,地下1层,地上34层。建筑总高度98.9m。A1楼基底标高--8.45m、A2基底标高--7.15m、A3楼基底标高-8.45m,A4#楼基底标高--8.1m,A9楼基底标高--1.9m,肥槽底部宽度为800mm。基底外墙外挑抗压板宽度1.5m。第三章施工部署本工程拟在地下结构施工期间,在肥槽内搭设双排脚手架,作为地下结构施工阶段的操作架。立杆纵向间距1050mm、横向间距1500mm,大小横杆步距1800mm,内排架架体距墙300mm。由于本工程基础筏板向外悬挑,所以架子的搭设在待筏板砼施工完毕并终凝后开始,落于底部范围外肥槽回填土上的架体基础一定要处理到位,脚手板铺设到位。3.1施工准备3.1.1技术人员仔细审阅图纸,弄清各外墙部位的尺寸关系、标高、西安首创国际城二期地下室外墙脚手架搭设方案2各专业预留洞口的大小、数量和位置。做好特殊部位的节点设计。3.1.2认真编制施工方案,向施工人员进行技术交底、操作工艺、质量标准和安全注意事项的交底。3.1.3编制好架子材料计划(见下表)。材料名称规格型号单位数量Φ48钢管6m根1000Φ48钢管4m根600Φ48钢管3m根500Φ48钢管1.5m根2000扣件旋转个500扣件对接个1000扣件直角个4000木脚手板25cm35cm34m块1000竖直安全网M27000水平安全网M240003.1.4提前做好钢管、方木、脚手板、扣件、密目网、安全网等主要材料的进场工作。材料进场由质检员、工长严格检查,凡平整度、弯曲度、尺寸偏差超过规范标准的一律不得使用,经检查合格的构、配件,应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水。3.1.5脚手架搭设前,清除场地障碍物、杂物,平整搭设场地,夯实基土,作好排水工作,并使排水畅通。3.2劳动力准备为了优质高效地组织好架子工程施工,选派有16名有多年施工经验、并持有特殊工种上岗证的熟练工进场。进场后由栋号长、技术员对架子工进行交底,提出技术、质量、安全等要求。西安首创国际城二期地下室外墙脚手架搭设方案3第四章施工方法4.1材料选用4.1.1钢管的选用4.1.1.1新钢管有产品质量合格证,质量检验报告。4.1.1.2钢管应采用现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的3号普通钢管,其钢管材质符合《碳素结构钢》(GB/T700)中Q235-A级钢的规定。钢管采用外径48mm,壁厚3.5mm的焊接钢管,每根钢管的最大质量部应大于25kg。4.1.1.3钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管必须涂有防锈漆,钢管两端面切斜偏差不超过1.7mm,锈蚀深度不超过0.5mm,端部弯曲l≤1.5m,弯曲值≤5mm,立杆(长3-4m)弯曲不超过12mm,立杆长(4-6m)弯曲不超过20mm。4.1.1.4钢管上严禁有孔或在钢管上打孔。4.1.2扣件的选用扣件应采用可煅铸铁制作,其材质应符...
