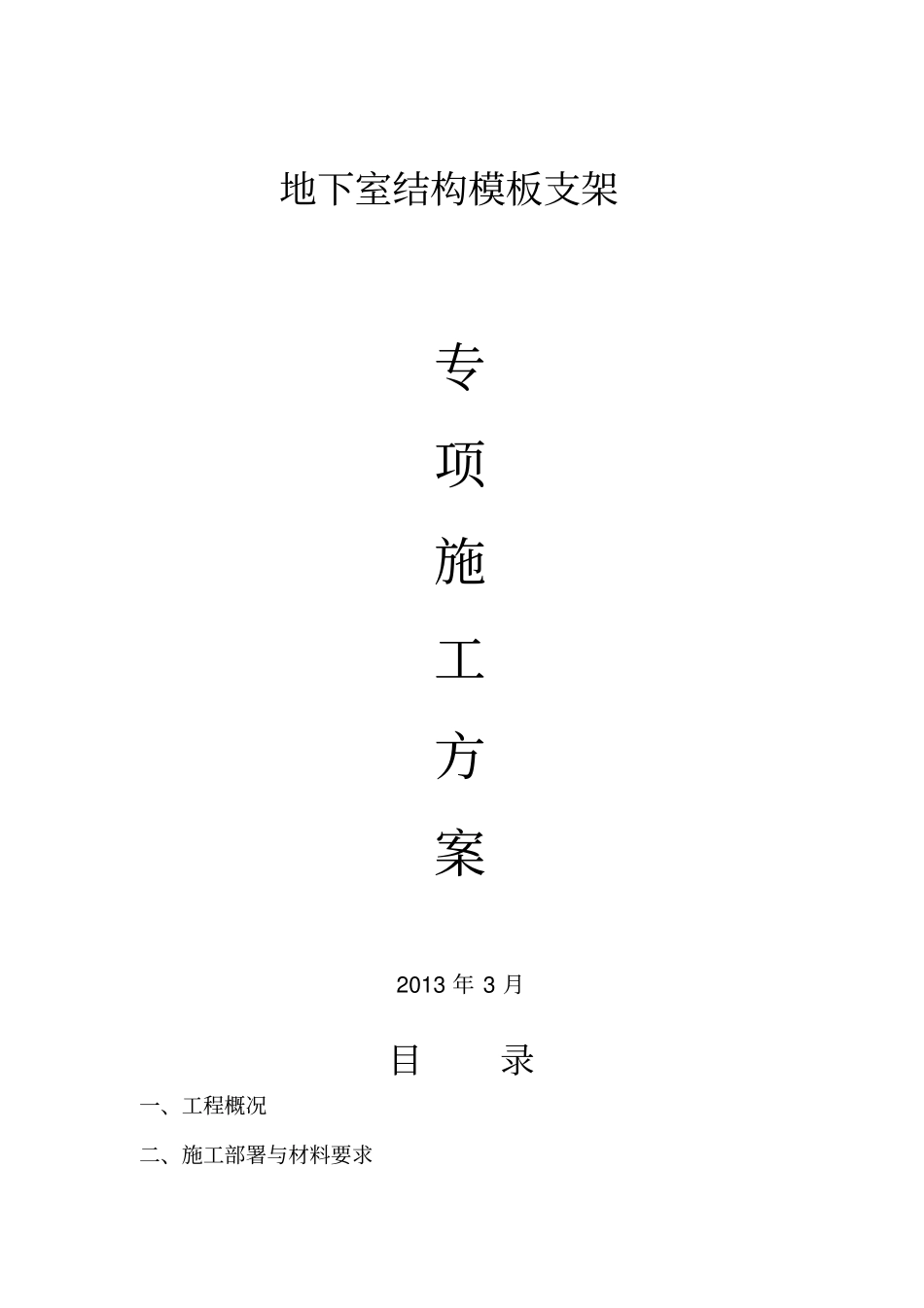

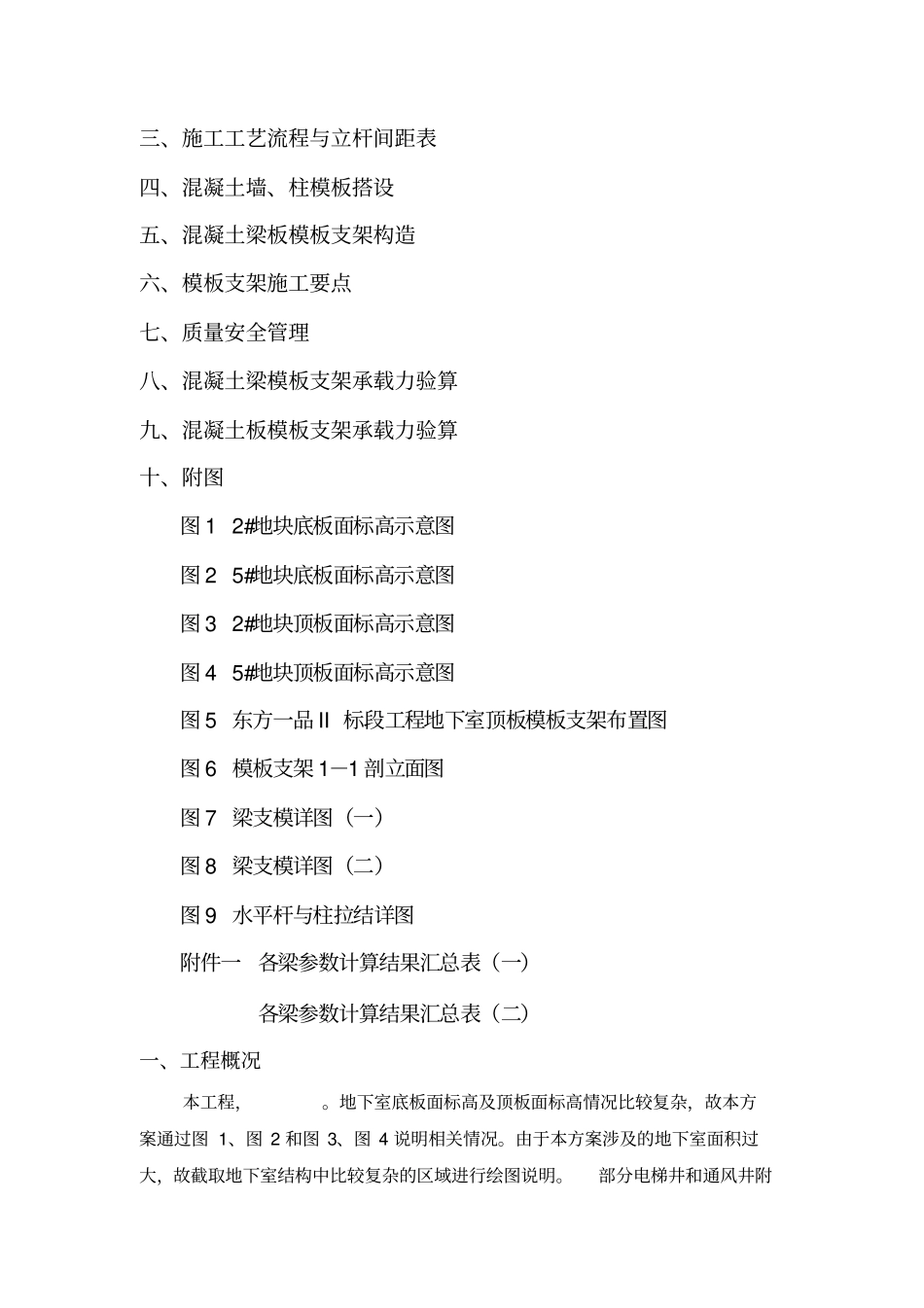

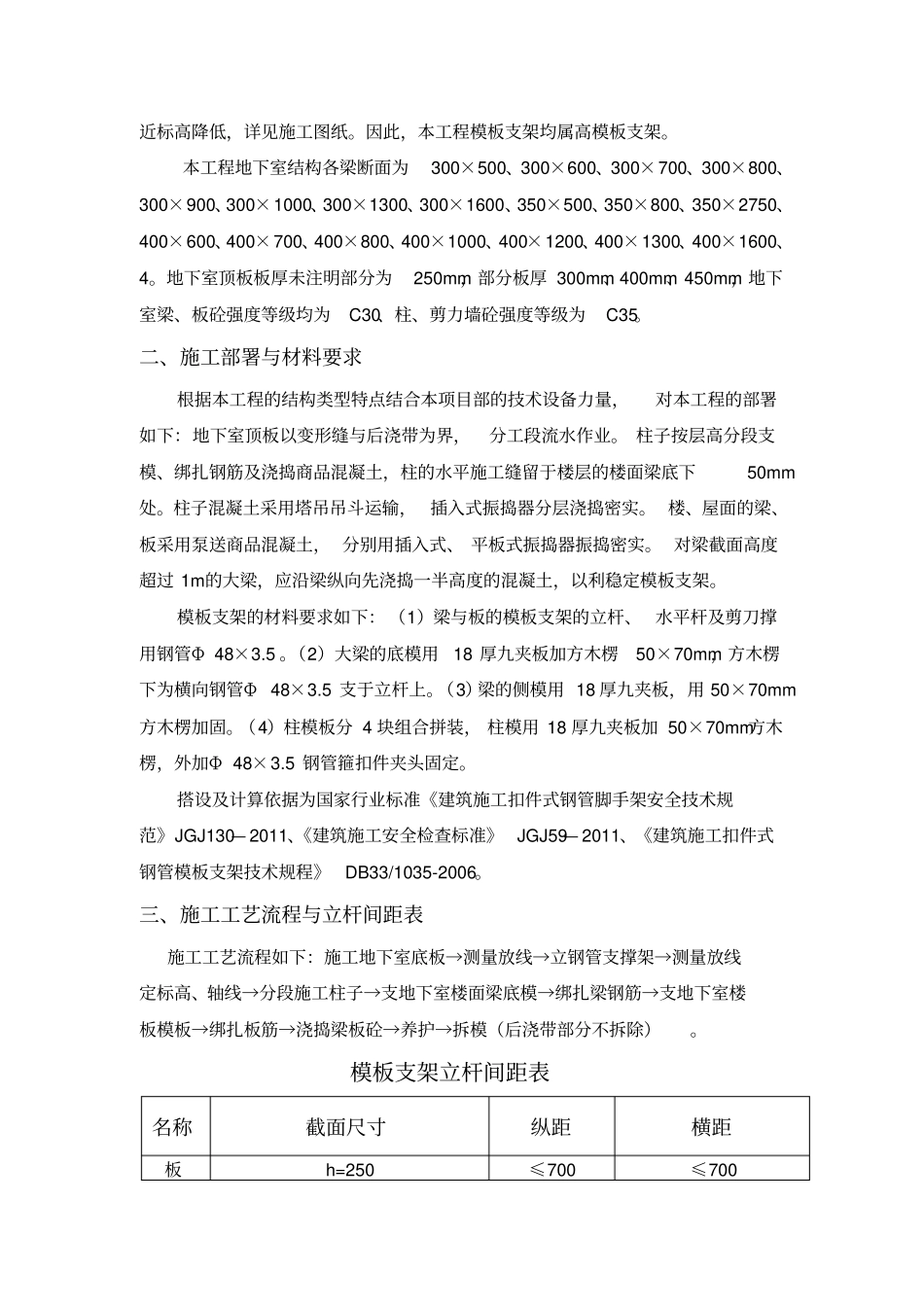

地下室结构模板支架专项施工方案2013年3月目录一、工程概况二、施工部署与材料要求三、施工工艺流程与立杆间距表四、混凝土墙、柱模板搭设五、混凝土梁板模板支架构造六、模板支架施工要点七、质量安全管理八、混凝土梁模板支架承载力验算九、混凝土板模板支架承载力验算十、附图图12#地块底板面标高示意图图25#地块底板面标高示意图图32#地块顶板面标高示意图图45#地块顶板面标高示意图图5东方一品II标段工程地下室顶板模板支架布置图图6模板支架1－1剖立面图图7梁支模详图（一）图8梁支模详图（二）图9水平杆与柱拉结详图附件一各梁参数计算结果汇总表（一）各梁参数计算结果汇总表（二）一、工程概况本工程，。地下室底板面标高及顶板面标高情况比较复杂，故本方案通过图1、图2和图3、图4说明相关情况。由于本方案涉及的地下室面积过大，故截取地下室结构中比较复杂的区域进行绘图说明。部分电梯井和通风井附近标高降低，详见施工图纸。因此，本工程模板支架均属高模板支架。本工程地下室结构各梁断面为300×500、300×600、300×700、300×800、300×900、300×1000、300×1300、300×1600、350×500、350×800、350×2750、400×600、400×700、400×800、400×1000、400×1200、400×1300、400×1600、4。地下室顶板板厚未注明部分为250mm，部分板厚300mm、400mm、450mm，地下室梁、板砼强度等级均为C30、柱、剪力墙砼强度等级为C35。二、施工部署与材料要求根据本工程的结构类型特点结合本项目部的技术设备力量，对本工程的部署如下：地下室顶板以变形缝与后浇带为界，分工段流水作业。柱子按层高分段支模、绑扎钢筋及浇捣商品混凝土，柱的水平施工缝留于楼层的楼面梁底下50mm处。柱子混凝土采用塔吊吊斗运输，插入式振捣器分层浇捣密实。楼、屋面的梁、板采用泵送商品混凝土，分别用插入式、平板式振捣器振捣密实。对梁截面高度超过1m的大梁，应沿梁纵向先浇捣一半高度的混凝土，以利稳定模板支架。模板支架的材料要求如下：（1）梁与板的模板支架的立杆、水平杆及剪刀撑用钢管Φ48×3.5。（2）大梁的底模用18厚九夹板加方木楞50×70mm，方木楞下为横向钢管Φ48×3.5支于立杆上。（3）梁的侧模用18厚九夹板，用50×70mm方木楞加固。（4）柱模板分4块组合拼装，柱模用18厚九夹板加50×70mm方木楞，外加Φ48×3.5钢管箍扣件夹头固定。搭设及计算依据为国家行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011、《建筑施工安全检查标准》JGJ59—2011、《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006。三、施工工艺流程与立杆间距表施工工艺流程如下：施工地下室底板→测量放线→立钢管支撑架→测量放线定标高、轴线→分段施工柱子→支地下室楼面梁底模→绑扎梁钢筋→支地下室楼板模板→绑扎板筋→浇捣梁板砼→养护→拆模（后浇带部分不拆除）。模板支架立杆间距表名称截面尺寸纵距横距板h=250≤700≤700h=300≤700≤650h=400≤600≤600梁b×h300×500、300×600、350×500≤700见详图300×700、300×800、350×800、400×600≤700见详图（底模下加一根立杆）300×900、300×1000、300×1300、300×1600、400×700、400×800、400×1000、400×1200、400×1300、500×800、500×900、500×1000、500×1200、550×700、550×1000、600×800、600×1000、650×800、700×800≤700见详图（底模下加二根立杆）350×2750、400×1600、400×1700、400×2000、400×2750、400×3250、500×1500、500×1600、500×1700、500×2000、550×1200、550×1500、600×1200、600×1300、650×1000、650×1200≤350见详图（底模下加二根立杆）1150×800≤350见详图（底模下加三根立杆）说明：1、施工活载，加砼浇捣活载按3KN/m2。2、板底立杆与横杆的连接扣件必须采用双扣件。3、当梁高≥700时，需使用对拉螺栓。四、混凝土墙、柱模板搭设1、混凝土墙模板搭设本工程砼墙板与楼板均采用木模板，承重架为φ48x3.5钢管满堂架子，用对拉螺栓进行墙模加固。①组合式木模均需按施工图进行配模制作，九夹板制作时要直边统角，保证模板组合拼装平直缝密，并编号。②立模前对施工缝进...
