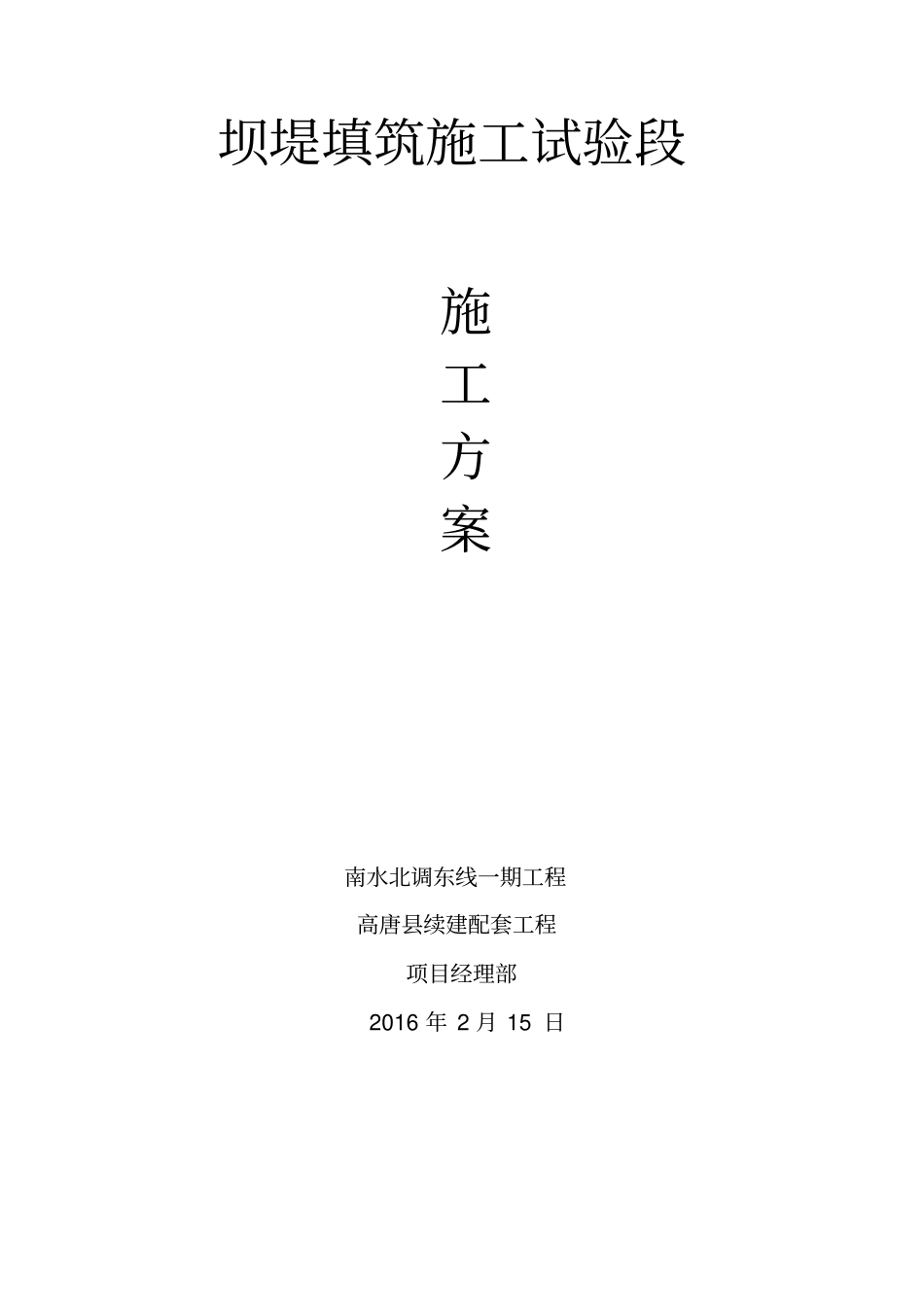

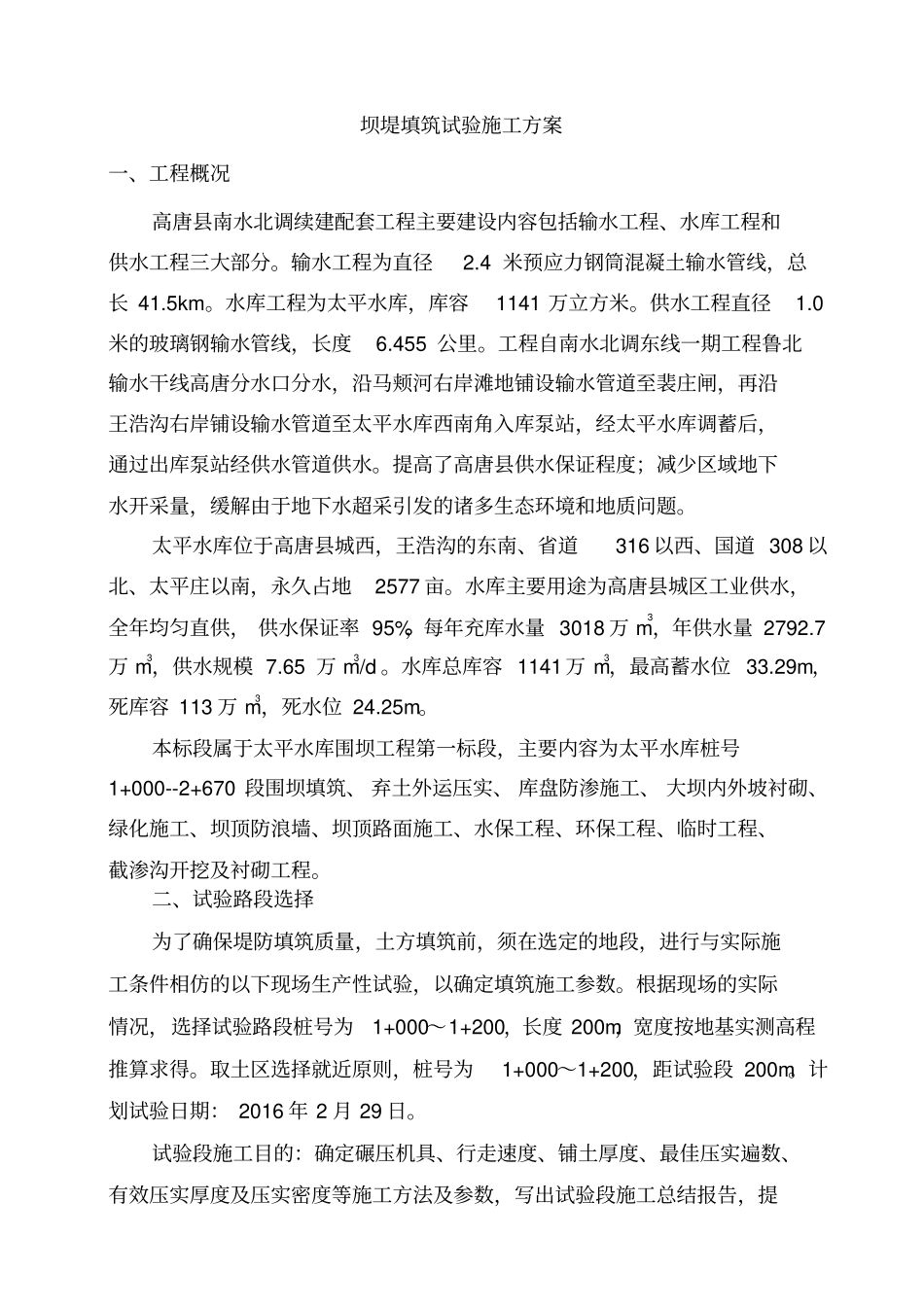

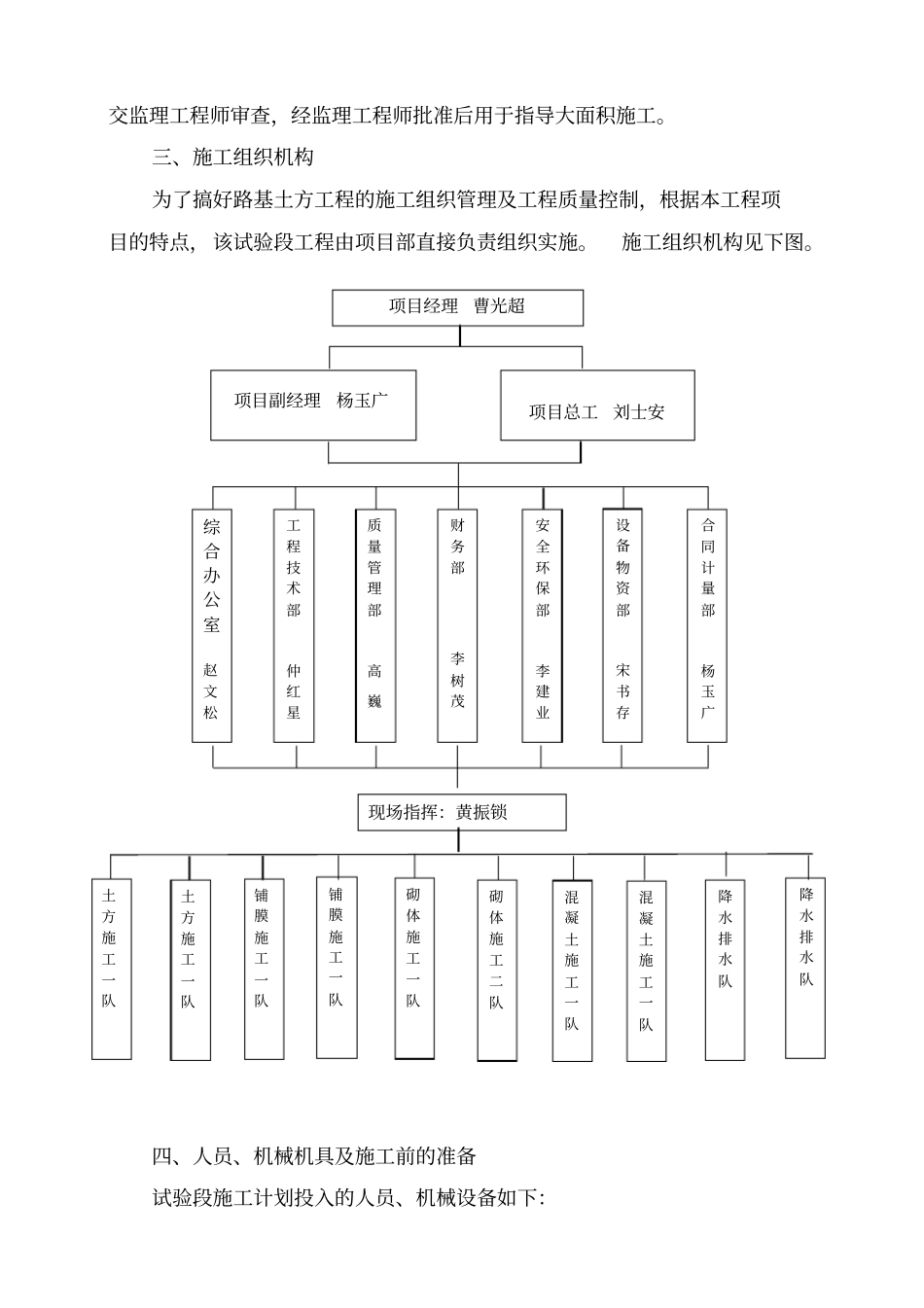

坝堤填筑施工试验段施工方案南水北调东线一期工程高唐县续建配套工程项目经理部2016年2月15日坝堤填筑试验施工方案一、工程概况高唐县南水北调续建配套工程主要建设内容包括输水工程、水库工程和供水工程三大部分。输水工程为直径2.4米预应力钢筒混凝土输水管线，总长41.5km。水库工程为太平水库，库容1141万立方米。供水工程直径1.0米的玻璃钢输水管线，长度6.455公里。工程自南水北调东线一期工程鲁北输水干线高唐分水口分水，沿马颊河右岸滩地铺设输水管道至裴庄闸，再沿王浩沟右岸铺设输水管道至太平水库西南角入库泵站，经太平水库调蓄后，通过出库泵站经供水管道供水。提高了高唐县供水保证程度；减少区域地下水开采量，缓解由于地下水超采引发的诸多生态环境和地质问题。太平水库位于高唐县城西，王浩沟的东南、省道316以西、国道308以北、太平庄以南，永久占地2577亩。水库主要用途为高唐县城区工业供水，全年均匀直供，供水保证率95%，每年充库水量3018万m3，年供水量2792.7万m3，供水规模7.65万m3/d。水库总库容1141万m3，最高蓄水位33.29m，死库容113万m3，死水位24.25m。本标段属于太平水库围坝工程第一标段，主要内容为太平水库桩号1+000--2+670段围坝填筑、弃土外运压实、库盘防渗施工、大坝内外坡衬砌、绿化施工、坝顶防浪墙、坝顶路面施工、水保工程、环保工程、临时工程、截渗沟开挖及衬砌工程。二、试验路段选择为了确保堤防填筑质量，土方填筑前，须在选定的地段，进行与实际施工条件相仿的以下现场生产性试验，以确定填筑施工参数。根据现场的实际情况，选择试验路段桩号为1+000～1+200，长度200m，宽度按地基实测高程推算求得。取土区选择就近原则，桩号为1+000～1+200，距试验段200m。计划试验日期：2016年2月29日。试验段施工目的：确定碾压机具、行走速度、铺土厚度、最佳压实遍数、有效压实厚度及压实密度等施工方法及参数，写出试验段施工总结报告，提交监理工程师审查，经监理工程师批准后用于指导大面积施工。三、施工组织机构为了搞好路基土方工程的施工组织管理及工程质量控制，根据本工程项目的特点，该试验段工程由项目部直接负责组织实施。施工组织机构见下图。四、人员、机械机具及施工前的准备试验段施工计划投入的人员、机械设备如下：项目经理曹光超综合办公室赵文松工程技术部仲红星质量管理部高巍财务部李树茂安全环保部李建业合同计量部杨玉广项目副经理杨玉广项目总工刘士安设备物资部宋书存现场指挥：黄振锁铺膜施工一队铺膜施工一队混凝土施工一队降水排水队砌体施工一队砌体施工二队混凝土施工一队土方施工一队土方施工一队降水排水队1、人员本工程投入各类人员共68人，其中技术管理人员28人，试验人员2员，机械设备操作人员40人。2、设备具体详见拟投入主要机械设备表拟投入主要机械设备表序号机械或设备名称规格型号单位数量1振动碾20t台12推土机TY160台13挖掘机PC220/CAT320台24铲车ZL30台15自卸车斯太尔20T台166环刀200把107电热鼓风干燥箱101-3A台18电子秤30kg台19测地型GPS接收机X93台110水准仪DS3台13、测量放线：在监理工程师的现场监理下，按照设计图纸施工放线，精确测放出中线或边线、断面高程、计算出处理宽度，确定纵横坡及是否需要开台阶处理，并用灰线划定处理范围。4、筑堤填料：筑堤土料一般利用挖渠、挖沟土方填筑，耕地中料区开挖前必须将其表层的杂质和耕作物根系等清除；沟渠中料区开挖前应将表层稀软淤泥清除。填筑土料要符合设计要求，严禁杂质等特殊土料筑堤，严禁将砂（砾）料作为筑堤土料；上堤土中的杂质应予以清除；清基弃土清除杂质后可填筑在堤外坡，作为水土保持植物植草的表层土。5、土工试验：土方填筑前，对路基用土料进行取样试验，以确保土方填筑符合设计要求。试验项目包括：土壤颗粒分析、最佳含水量、最大干密度，并对土质进行现场鉴别和描述。检测土的性能是否符合《土工试验规程》（SL237-1999）的有关规定。试验完成后，依据成果编写试验报告提交监理工程师审查。五、堤防填筑碾压试验1、碾压试验的目的⑴核查填筑的土料在压实后能否达到设计要求的干密度值；⑵检查压实机械的性能是否满足...
