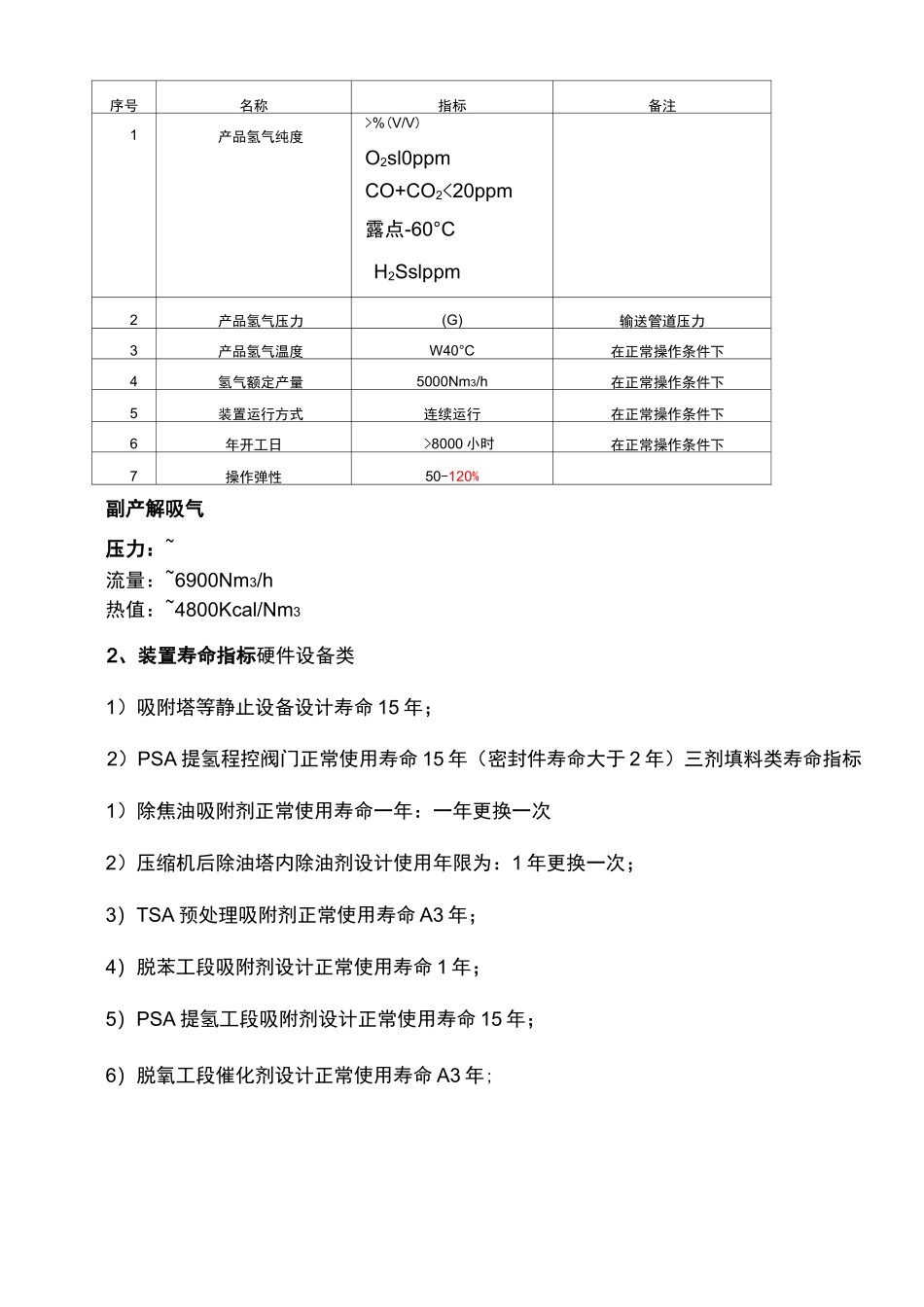

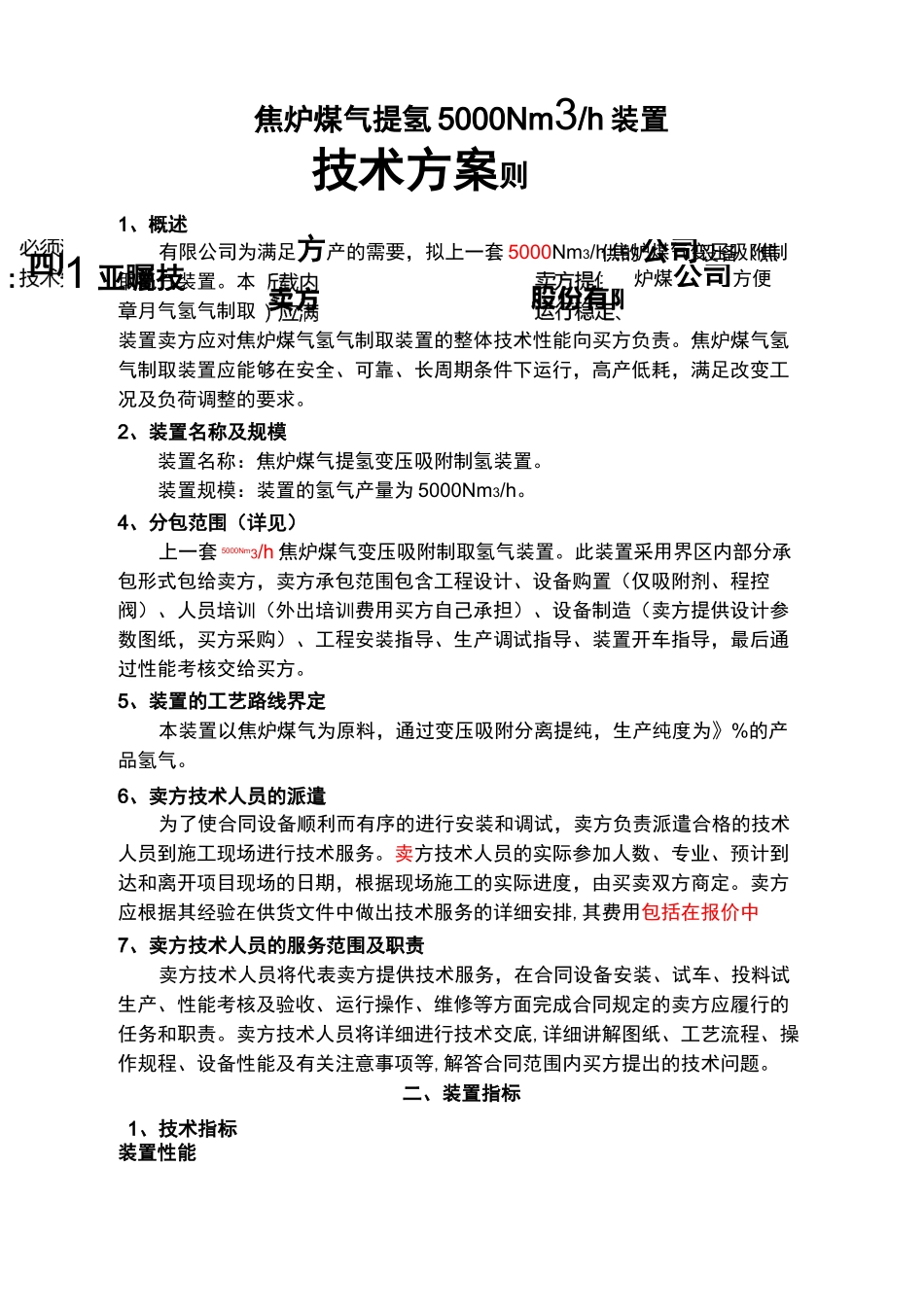

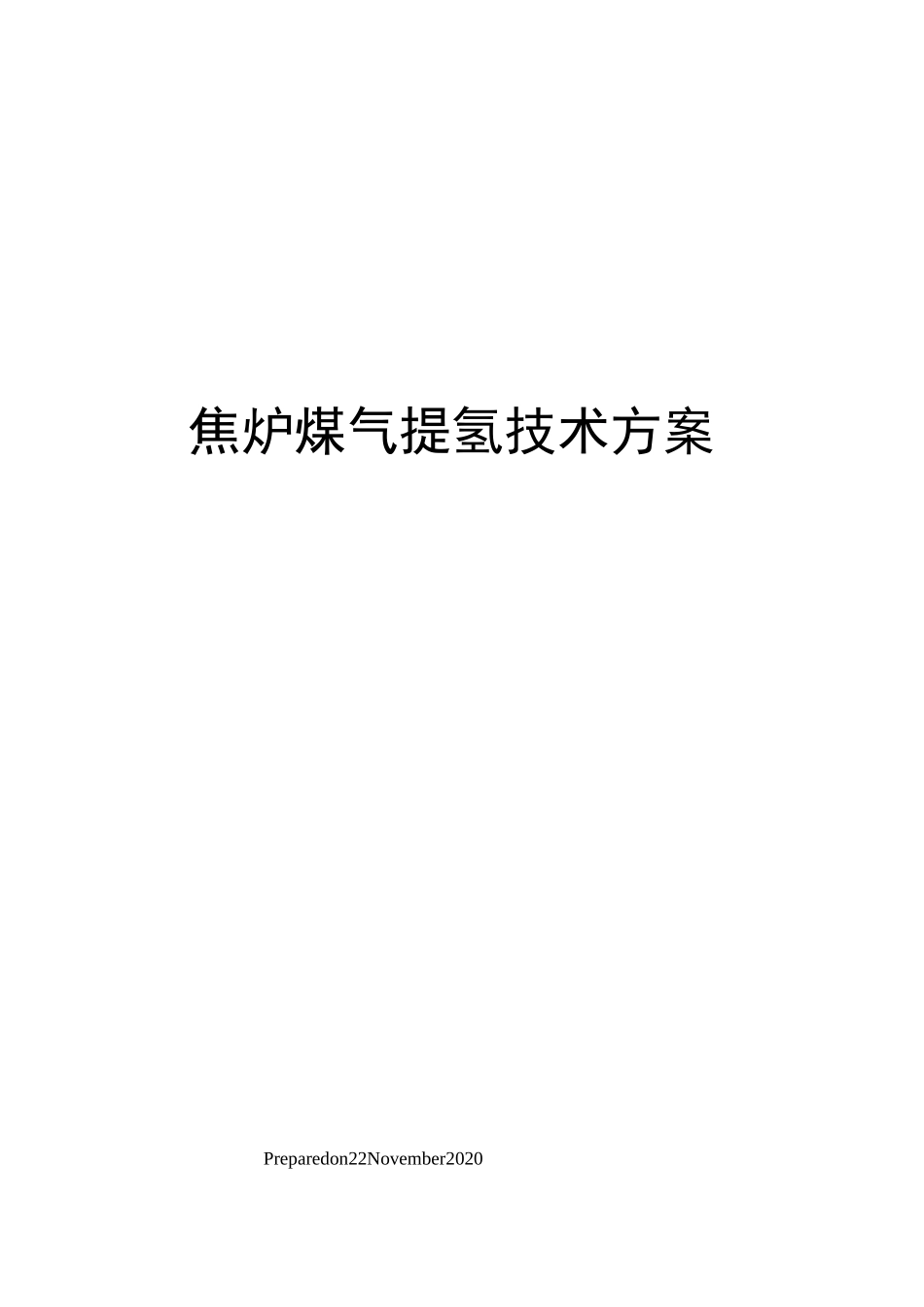

焦炉煤气提氢技术方案Preparedon22November2020供的公司设备（焦炉煤公司方便:1亚矚技焦炉煤气提氢5000Nm3/h装置技术方案则1、概述有限公司为满足方产的需要，拟上一套5000Nm3/h焦炉煤气变压吸附制取氢气装置。本章月气氢气制取装置卖方应对焦炉煤气氢气制取装置的整体技术性能向买方负责。焦炉煤气氢气制取装置应能够在安全、可靠、长周期条件下运行，高产低耗，满足改变工况及负荷调整的要求。2、装置名称及规模装置名称：焦炉煤气提氢变压吸附制氢装置。装置规模：装置的氢气产量为5000Nm3/h。4、分包范围（详见）上一套5000Nm3/h焦炉煤气变压吸附制取氢气装置。此装置采用界区内部分承包形式包给卖方，卖方承包范围包含工程设计、设备购置（仅吸附剂、程控阀）、人员培训（外出培训费用买方自己承担）、设备制造（卖方提供设计参数图纸，买方采购）、工程安装指导、生产调试指导、装置开车指导，最后通过性能考核交给买方。5、装置的工艺路线界定本装置以焦炉煤气为原料，通过变压吸附分离提纯，生产纯度为》%的产品氢气。6、卖方技术人员的派遣为了使合同设备顺利而有序的进行安装和调试，卖方负责派遣合格的技术人员到施工现场进行技术服务。卖方技术人员的实际参加人数、专业、预计到达和离开项目现场的日期，根据现场施工的实际进度，由买卖双方商定。卖方应根据其经验在供货文件中做出技术服务的详细安排,其费用包括在报价中7、卖方技术人员的服务范围及职责卖方技术人员将代表卖方提供技术服务，在合同设备安装、试车、投料试生产、性能考核及验收、运行操作、维修等方面完成合同规定的卖方应履行的任务和职责。卖方技术人员将详细进行技术交底,详细讲解图纸、工艺流程、操作规程、设备性能及有关注意事项等,解答合同范围内买方提出的技术问题。二、装置指标1、技术指标装置性能序号名称指标备注1产品氢气纯度>%(V/V)O2sl0ppmCO+CO2<20ppm露点-60°CH2Sslppm2产品氢气压力(G)输送管道压力3产品氢气温度W40°C在正常操作条件下4氢气额定产量5000Nm3/h在正常操作条件下5装置运行方式连续运行在正常操作条件下6年开工日>8000小时在正常操作条件下7操作弹性50-120%副产解吸气压力：~流量：~6900Nm3/h热值：~4800Kcal/Nm32、装置寿命指标硬件设备类1）吸附塔等静止设备设计寿命15年；2）PSA提氢程控阀门正常使用寿命15年（密封件寿命大于2年）三剂填料类寿命指标1）除焦油吸附剂正常使用寿命一年：一年更换一次2）压缩机后除油塔内除油剂设计使用年限为：1年更换一次；3）TSA预处理吸附剂正常使用寿命A3年；4）脱苯工段吸附剂设计正常使用寿命1年；5）PSA提氢工段吸附剂设计正常使用寿命15年；6）脱氧工段催化剂设计正常使用寿命A3年;3.物料平衡参考：（氢气收率：＞80%）4.公用工程消耗：煤气净化系统（脱焦、脱萘、脱硫、脱氨、脱苯）序号项目名称规格单位装机消耗说明1电220VKWh~15~10照明及仪表用电380VKWh~500~500其它动力设备2仪表空^气P:〜，Dp-40oCNm3/h~50~30符合GB4830-84要求3冷却水P:~,tS32oCt/h~300~280冷却水4饱和蒸汽P:,t:〜158oCt/h〜〜加热器热源5饱和蒸汽P:,t:~200oCt/h~〜加热器热源6置换氮^气P:~,N2>%,O2<%Nm3〜4000开车初期用数小时压缩系统序号项目名称规格单位装机消耗说明1电220VKWh~5t〜^4照明及仪表用电10KVKWh~2850~2115压缩机2仪表空P:〜，Dp-40oCNm3/h~5符合GB4830-84要求3冷却水P:~,tS32oCt/h~345~280冷却水变压吸附系统序号项目名称规格单位装机消耗说明1电220VKWh~5t〜^4照明及仪表用电10KVKWh~1350~450尾气压缩机2仪表空P:~,Dp-40oCNm3/h~100〜80符合GB4830-84要求3冷却水P:~,tS32oCt/h~40〜40冷却器冷却水~150~130压缩机冷却水4饱和蒸汽P：,t:~200oCt/h〜〜加热器热源5置换氮P:~,N2>%,O2<%Nm3〜4000开车初期用数小时5、装置占地参考：装置总占地约：100X70m（不含气柜）气柜及煤气输送约：二、工艺设计基础制氢装置原料气需求量:~12000Nm3/h原料压力:~8Kpa-g（未最终确定）原料温度：常温原料气条件焦炉煤气组成组成H2COCO2。2CH4N2CnHmV%组成H2S萘焦油粉尘氨HCN苯mg/Nm3<3000~135<4750<630<5100三、执行标准和要求执行标准（按最新标准执...
