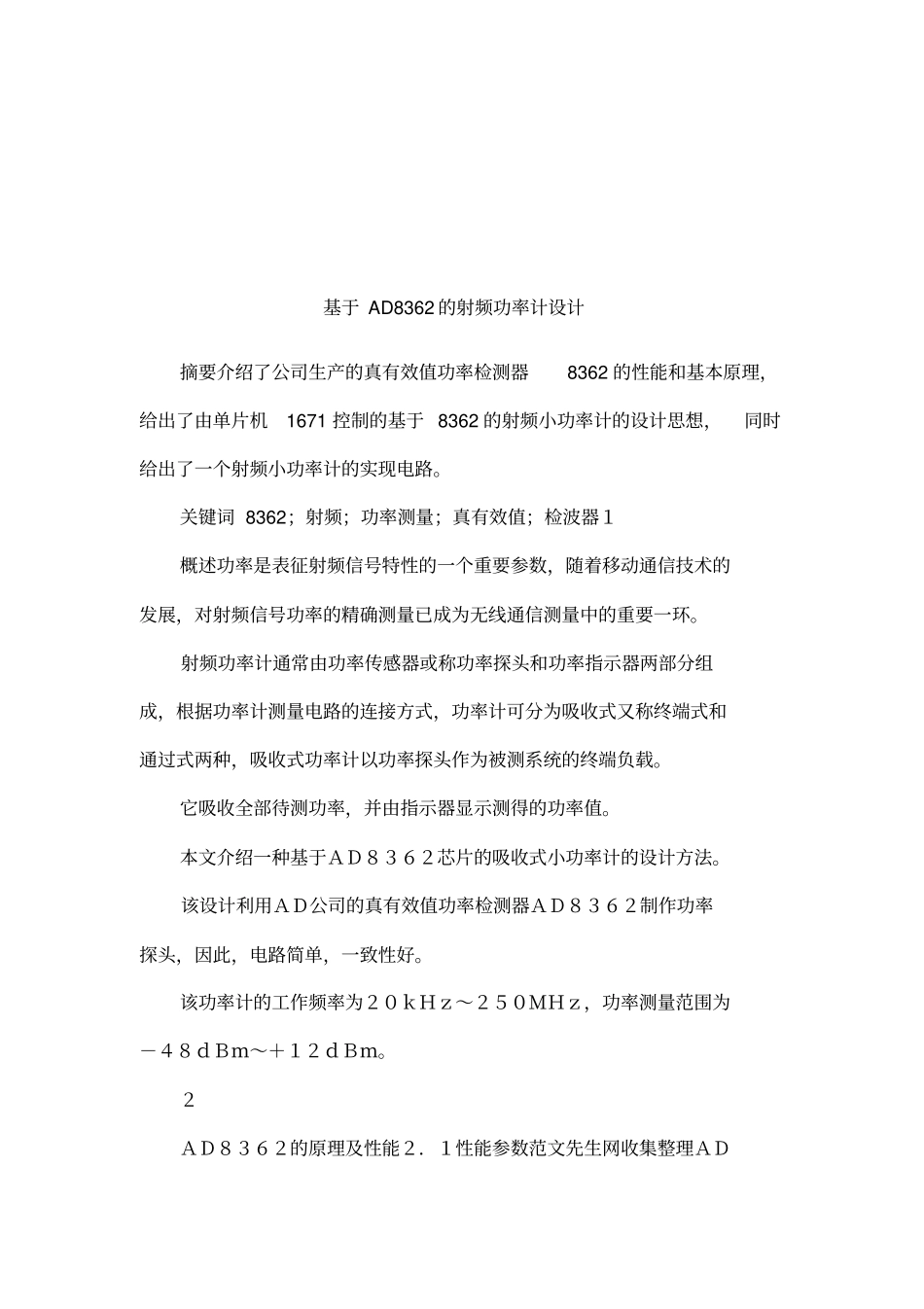

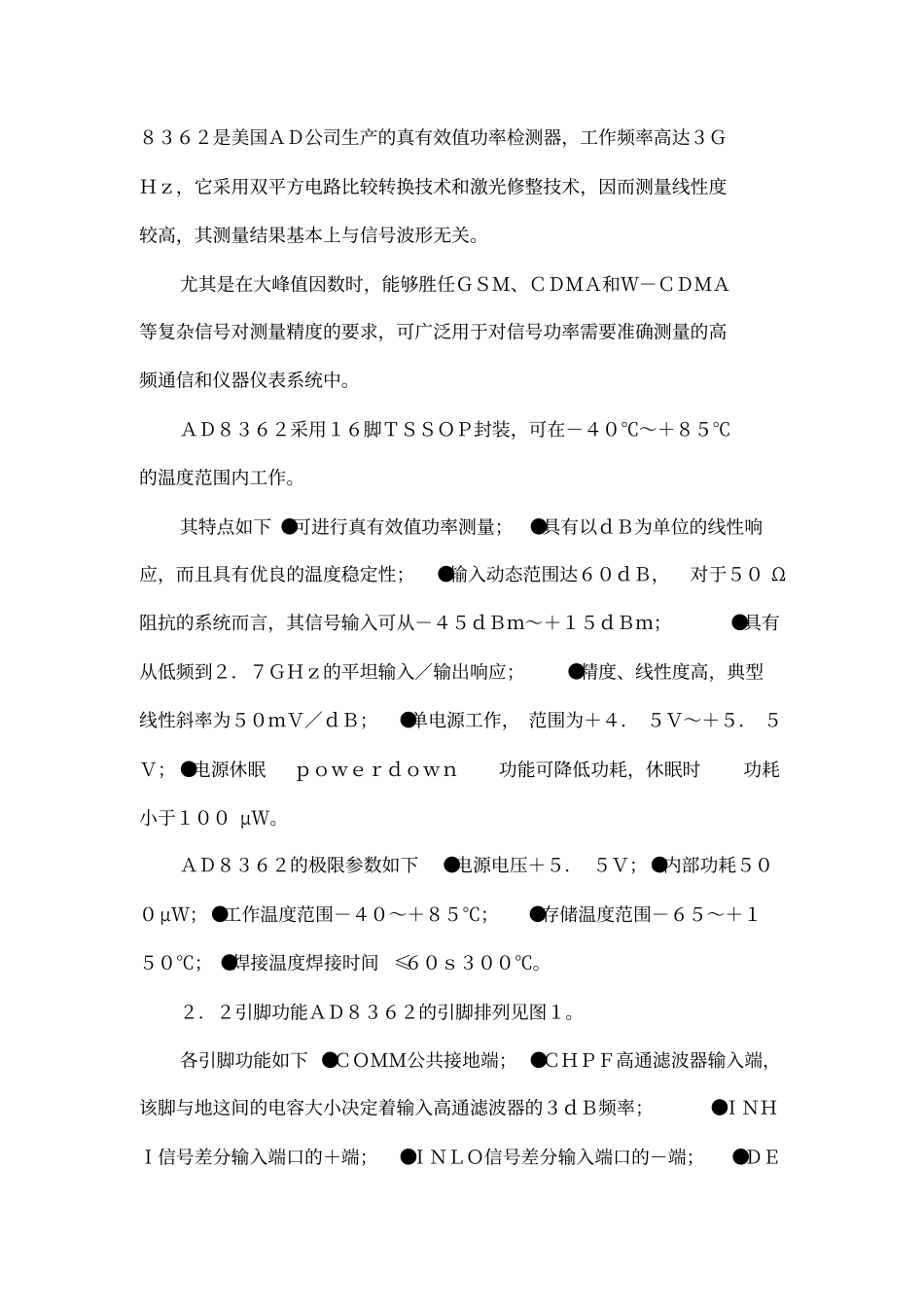

基于AD8362的射频功率计设计摘要介绍了公司生产的真有效值功率检测器8362的性能和基本原理,给出了由单片机1671控制的基于8362的射频小功率计的设计思想,同时给出了一个射频小功率计的实现电路。关键词8362;射频;功率测量;真有效值;检波器1概述功率是表征射频信号特性的一个重要参数,随着移动通信技术的发展,对射频信号功率的精确测量已成为无线通信测量中的重要一环。射频功率计通常由功率传感器或称功率探头和功率指示器两部分组成,根据功率计测量电路的连接方式,功率计可分为吸收式又称终端式和通过式两种,吸收式功率计以功率探头作为被测系统的终端负载。它吸收全部待测功率,并由指示器显示测得的功率值。本文介绍一种基于AD8362芯片的吸收式小功率计的设计方法。该设计利用AD公司的真有效值功率检测器AD8362制作功率探头,因此,电路简单,一致性好。该功率计的工作频率为20kHz~250MHz,功率测量范围为-48dBm~+12dBm。2AD8362的原理及性能2.1性能参数范文先生网收集整理AD8362是美国AD公司生产的真有效值功率检测器,工作频率高达3GHz,它采用双平方电路比较转换技术和激光修整技术,因而测量线性度较高,其测量结果基本上与信号波形无关。尤其是在大峰值因数时,能够胜任GSM、CDMA和W-CDMA等复杂信号对测量精度的要求,可广泛用于对信号功率需要准确测量的高频通信和仪器仪表系统中。AD8362采用16脚TSSOP封装,可在-40℃~+85℃的温度范围内工作。其特点如下●可进行真有效值功率测量;●具有以dB为单位的线性响应,而且具有优良的温度稳定性;●输入动态范围达60dB,对于50Ω阻抗的系统而言,其信号输入可从-45dBm~+15dBm;●具有从低频到2.7GHz的平坦输入/输出响应;●精度、线性度高,典型线性斜率为50mV/dB;●单电源工作,范围为+4.5V~+5.5V;●电源休眠powerdown功能可降低功耗,休眠时功耗小于100μW。AD8362的极限参数如下●电源电压+5.5V;●内部功耗500μW;●工作温度范围-40~+85℃;●存储温度范围-65~+150℃;●焊接温度焊接时间≤60s300℃。2.2引脚功能AD8362的引脚排列见图1。各引脚功能如下●COMM公共接地端;●CHPF高通滤波器输入端,该脚与地这间的电容大小决定着输入高通滤波器的3dB频率;●INHI信号差分输入端口的+端;●INLO信号差分输入端口的-端;●DECLINHI和INLO的去耦端,应通过一个大电容连接到地,以构成完整的输入电路;●PWDN休眠控制端,高电平时器件关断;●CLPF环路滤波器积分电容连接端;●ACOM输出放大器的公共接地端;●VSET设置电压输入端,使RF的输入功率与输出的dB数相对应;●VOUT误差放大器电压输出,在测量方式时,通常直接与VSET端相连;●VPOS+5V电源输入端;●VTGT基准电压端,该脚的电压将影响对数截止点的位置;●VREF1.25V通用参考电压输出,可直接提供给VTGT。3基本工作原理AD8362是一种真有效值响应的功率检测器,其测量结果与信号波形无关,从而为复杂调制信号的射频功率测量提供了一种有效的方法。AD8362的内部电路框图如图2所示。输入的RF信号首先被送入一个可变的梯形电阻衰减器进行衰减,该衰减器每隔5dB有一个抽头,共有12个抽头,它采用一种平滑的内插专利技术,使衰减值可以连续准确变化,衰减值的设定由VSET脚的电压控制。衰减后的信号送到一个高性能的宽带放大器进行放大,再由一个宽带的平方律检波器检波,检波输出的脉动信号经滤波后与另一个平方电路的输出进行比较。这个平方电路的输入由VTGT脚提供,它是一个固定的直流电压,通常在片外与可提供准确1.25V参考电压的VREF脚相连。两个平方电路的输出信号差分输入到高增益误差放大器后,将从VOUT脚输出一个电压信号,该电压值可随输入RF信号的功率而变,最高可以达到Vs-0.1V。AD836...
